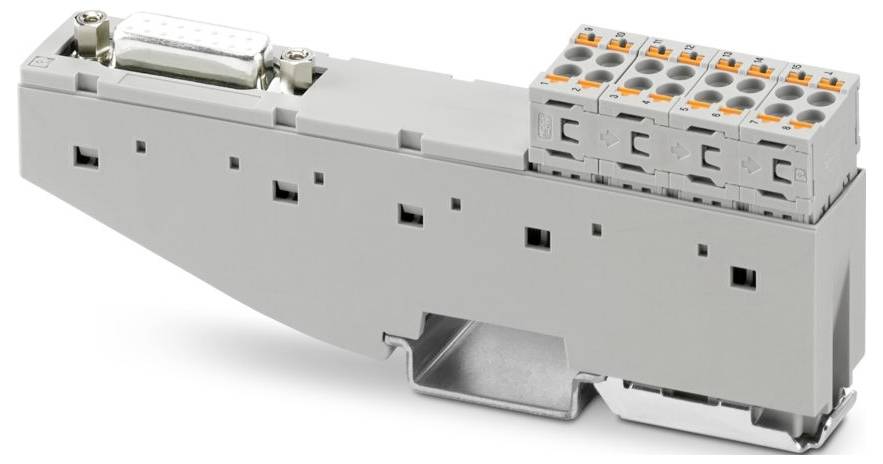

Ilustračný obrázok
odovzdávacie modul Phoenix Contact 1278824 Množstvo: 1 ks
Kategória výrobku
odovzdávacie modul
Počet kontaktov
15
Pripojenie
D-Sub zásuvková lišta
Push-in pripojenie pružinovou svorkou
Spôsob upevnenia
montážne lišty
AWG
24 - 16
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (59,99 € / kus)
59,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: VARIOFACE Front Connect
- Počet pólov: 16
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (dutinka bez plastovej objímky); 0,25 mm² ... 1,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 18,9 mm
- výška 127,2 mm
- Hĺbka: 46,85 mm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C (≤ 2000 m); -40 °C... 63 °C (2001 m – 3000 m)
- Nadmorská výška: ≤ 3000 m
- Normy/predpisy: DIN EN 60664-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 10 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Označovanie: CSA C22.2 č. 61010-2-201
- UL, USA / Kanada: UL, USA / Kanada
- Pripojenie podľa normy: IEC 60807-2; DIN 41652
- Rozmery článku: Rozmery článku
- Izolácia: Funkčná izolácia
- Menovité izolačné napätie: 63 V
- Menovité impulzné napätie: 0,8 kV (1,2 / 50 μs)
- Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)
- CSA, USA/Kanada: CSA, USA/Kanada
- Počet portov: 1
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Úroveň poľa: Úroveň poľa
- Úroveň kontroly: Úroveň kontroly
- Maximálny povolený prúd: 2 A (na vetvu)
- Maximálne povolené prevádzkové napätie: 30 V AC; 60 V DC
- Kategória výrobku
odovzdávacie modul
- Počet kontaktov
15
- Pripojenie
D-Sub zásuvková lišta
Push-in pripojenie pružinovou svorkou
- Spôsob upevnenia
montážne lišty
24 - 16
- Rozmer.
(d x š x v) 46.85 x 18.9 x 127.2 mm
- Obsah
1 ks
- Pólov
15
- Šírka
18.9 mm
- V
127.2 mm
- Dĺžka
46.85 mm
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
1.5 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- Hĺbka
46.85 mm
- Menovitý prúd
2 A
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583779 odovzdávacie modul Phoenix Contact 1278824 Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583779 odovzdávacie modul Phoenix Contact 1278824 Množstvo: 1 ks
Popis
VARIOFACE Front Connect, rozhraniový modul 1:1 D-SUB s prednými zásuvnými konektormi a zásuvkovou lištou D-SUB, počet pólov: 15, šírka: 19 mm
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
