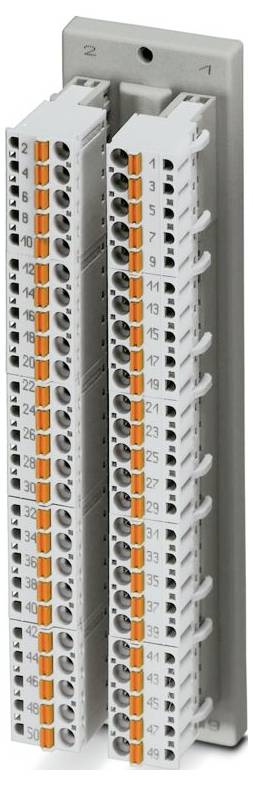

odovzdávacie modul Phoenix Contact 2903043 Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
odovzdávacie modul
Počet kontaktov
50
Pripojenie
IDC / FLK kolíková lišta
Push-in pripojenie pružinovou svorkou
Spôsob upevnenia
Montáž na zadnú stenu
AWG
24 - 12
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
121,94 €
3
2% = 2,97 €
118,97 €
5
3% = 4,15 €
117,79 €
10
4% = 4,95 €
116,99 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (121,94 € / kus)
121,94 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová skupina: VARIOFACE
- Počet pólov: 50
- Typ pripojenia: Pružinové pripojenie Push-in
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (dutinka bez plastovej objímky); 0,25 mm² ... 2,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 38 mm
- výška 143,4 mm
- Hĺbka: 58,77 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -20 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -20 °C ... 70 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN IEC 60664-1
- Typ montáže: Montáž na zadnú stenu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 10 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Rozmer rastru: 5 mm
- Pripojenie podľa normy: IEC 60603-13
- Prevádzkový režim: 100 % ED
- Certifikát: v súlade s UKCA
- Rozmery článku: Rozmery článku
- Indikátor stavu: nie
- Izolácia: Funkčná izolácia
- UKCA: UKCA
- Menovité izolačné napätie: 63 V
- Menovité impulzné napätie: 0,6 kV (1,2 / 50 μs)
- Stupeň ochrany (miesto inštalácie): ≥ IP54
- Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
- Indikátor stavu k dispozícii: nie
- Počet portov: 1
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Zásuvné cykly:> 50
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Prúd (na vetvu): ≤ 1 A
- Prúd (celkový prúd): ≤ 50 A (50 °C)
- Pripojenie 1 (riadiaca úroveň): Pripojenie 1 (riadiaca úroveň)
- Pripojenie 2 (úroveň poľa): Pripojenie 2 (úroveň poľa)
- Stupeň ochrany (modul): IP20
- Kategória výrobku
odovzdávacie modul
- Počet kontaktov
50
- Pripojenie
IDC / FLK kolíková lišta
Push-in pripojenie pružinovou svorkou
- Spôsob upevnenia
Montáž na zadnú stenu
24 - 12
- Rozmer.
(d x š x v) 58.77 x 38 x 143.4 mm
- Obsah
1 ks
- Pólov
50
- Šírka
38 mm
- V
143.4 mm
- Dĺžka
58.77 mm
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- Hĺbka
58.77 mm
- Menovitý prúd
1 A
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579655 odovzdávacie modul Phoenix Contact 2903043 Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579655 odovzdávacie modul Phoenix Contact 2903043 Množstvo: 1 ks
Popis
Priechodkový modul VARIOFACE, pripojenie 1: 1x 50-pólová zásuvka IDC/FLK, pripojenie 2: 50-pólová pružinová zástrčková konektorová lišta
