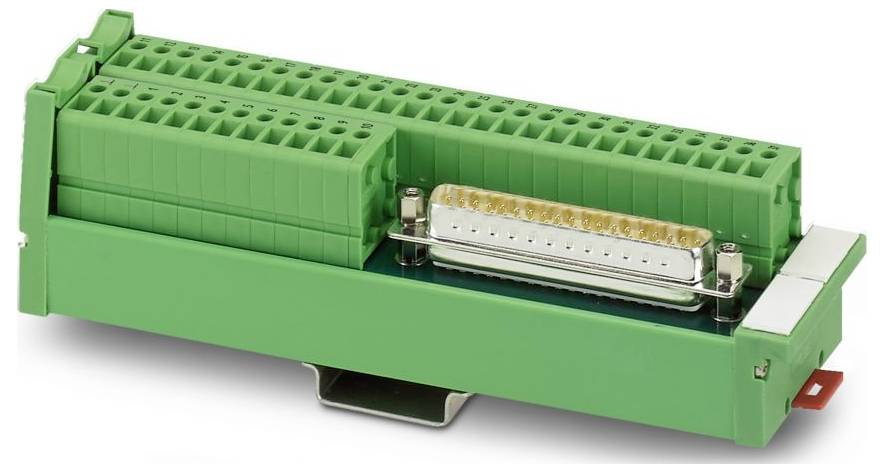

Ilustračný obrázok
odovzdávacie modul Phoenix Contact 2959638 Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
odovzdávacie modul
Počet kontaktov
37
Pripojenie
D-Sub kolíková lišta
skrutkovací
Spôsob upevnenia
montážne lišty
AWG
24 - 14
Datasheety: (PDF)
Celkom (164,99 € / kus)
164,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 38
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,4 Nm ... 0,5 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (dutinka bez plastovej objímky); 0,25 mm² ... 1,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 45 mm
- výška 156 mm
- Hĺbka: 46,6 mm
- Farba: zelená (RAL 6021)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -20 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -20 °C ... 70 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN IEC 60664-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 9 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Rozmer rastru: 5 mm
- Pripojenie podľa normy: IEC 60807-2
- Certifikát: v súlade s UKCA
- Rozmery článku: Rozmery článku
- Izolácia: Funkčná izolácia
- UKCA: UKCA
- Menovité izolačné napätie: 125 V
- Menovité impulzné napätie: 1,2 kV (1,2 / 50 μs)
- Stupeň ochrany (miesto inštalácie): ≥ IP54
- Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,2 mm² ... 0,75 mm²; 0,25 mm² ... 0,34 mm² (dutinka bez plastovej objímky)
- Indikátor stavu k dispozícii: nie
- Počet portov: 1
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Typ izolačného materiálu puzdra: PVC
- Zásuvné cykly:> 500
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Prúd (na vetvu): ≤ 2,5 A
- Prúd (celkový prúd): ≤ 55,5 A
- Pripojenie 1 (riadiaca úroveň): Pripojenie 1 (riadiaca úroveň)
- Pripojenie 2 (úroveň poľa): Pripojenie 2 (úroveň poľa)
- Prierez pevného vodiča (2 vodiče s rovnakým prierezom): 0,2 mm² ... 0.75 mm²
- Stupeň ochrany (modul): IP20
- Kategória výrobku
odovzdávacie modul
- Počet kontaktov
37
- Pripojenie
D-Sub kolíková lišta
skrutkovací
- Spôsob upevnenia
montážne lišty
24 - 14
- Rozmer.
(d x š x v) 46.6 x 45 x 156 mm
- Obsah
1 ks
- Pólov
37
- Šírka
45 mm
- V
156 mm
- Dĺžka
46.6 mm
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- Hĺbka
46.6 mm
- Menovitý prúd
2.5 A
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580367 odovzdávacie modul Phoenix Contact 2959638 Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580367 odovzdávacie modul Phoenix Contact 2959638 Množstvo: 1 ks
Popis
VARIOFACE SLIM-LINE, so skrutkovými svorkami a miniatúrnou D-sub konektorovou lištou, pre priečnu montáž na NS 35/7,5, 37 pólov
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
