OLU FN500W 48V+FN 500W+OMWS35A48MP+OL-BRK05-48V veterný generátor 48 V/DC

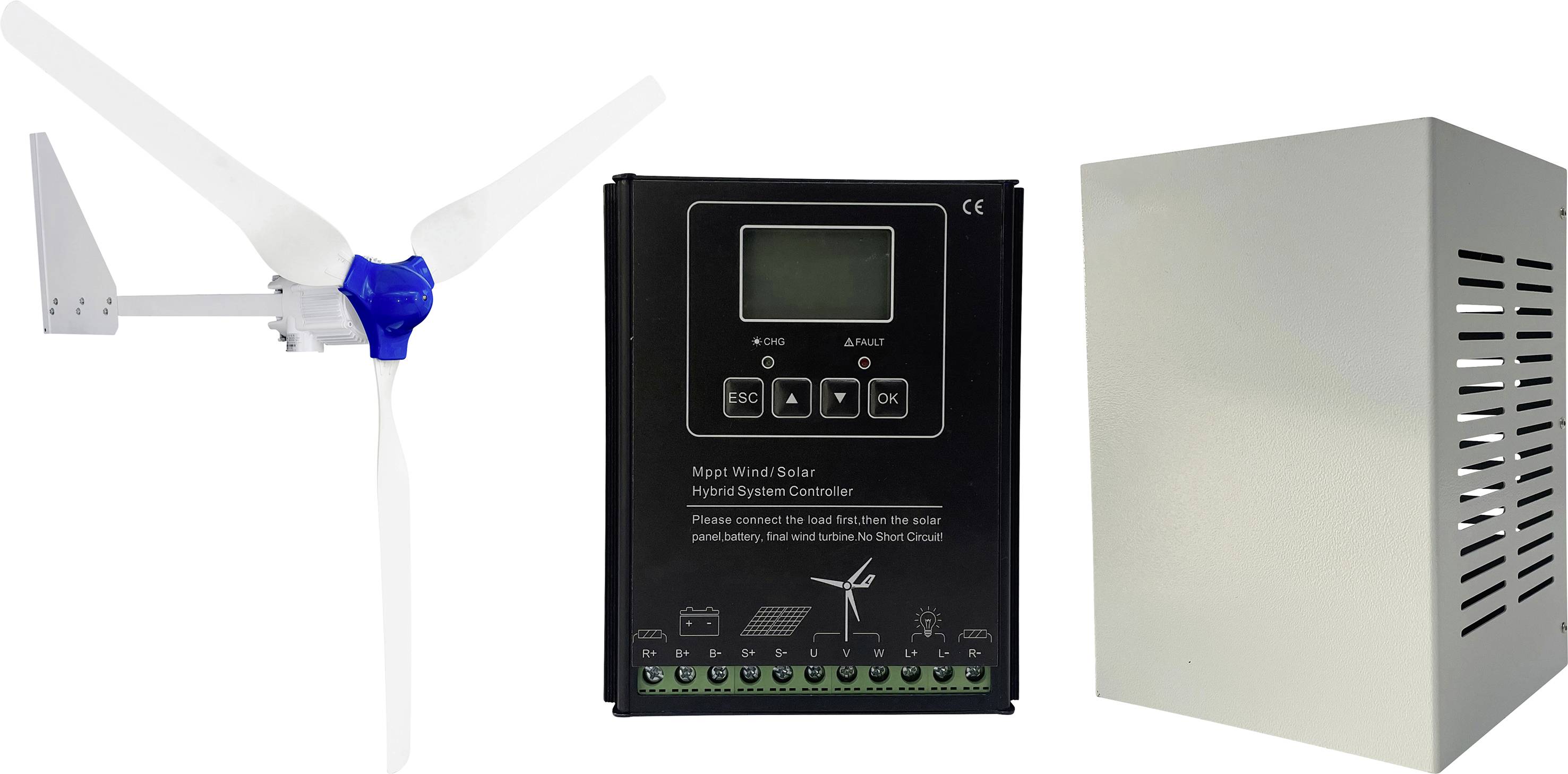

Veterná turbína, solárny regulátor nabíjania a kryt na výrobu a riadenie obnoviteľnej energie, vedľa seba zobrazené.

Obdĺžnikový, vetraný kovový kryt s vetracími otvormi na boku. Je sivej farby a vykazuje jednoduchú, funkčnú konštrukciu.

Kovový, obdĺžnikový box s káblovým pripojením na ľavej strane; mohol by byť súčasťou technického vybavenia alebo zariadenia.

Obdĺžnikové kovové zariadenie s vetracími otvormi na boku, pravdepodobne kryt pre technické vybavenie alebo elektroniku.

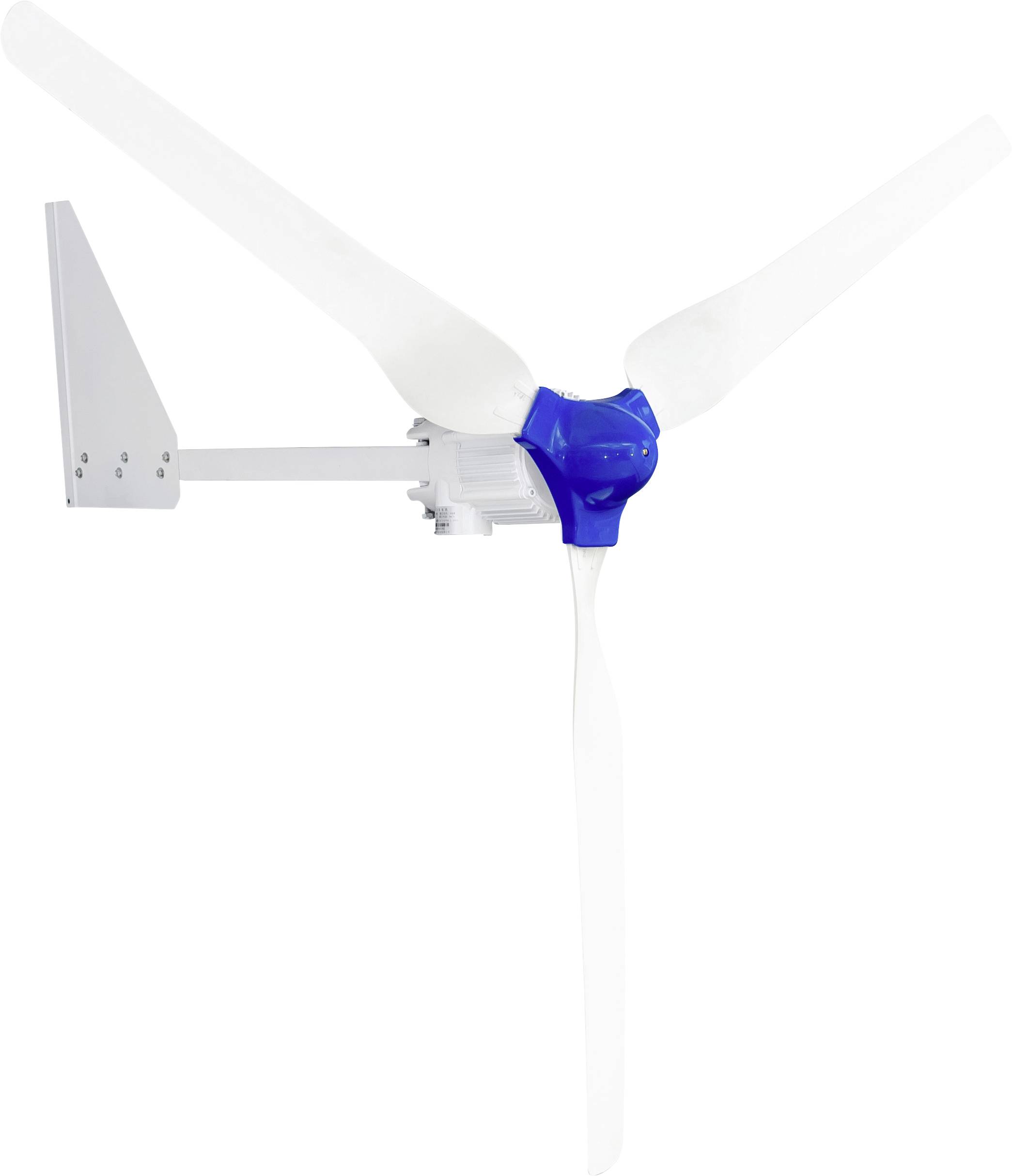

Malá veterná turbína s tromi bielymi listami rotora a modrou krytkou náboja, namontovaná na bielom podstavci.

Stavebnica s motorom, skrutkami a upevňovacími dielmi, pripravená na montáž.

Tri biele lopatky a tenká biela lišta pre stolový ventilátor, na bielom pozadí.

MPPT hybridný regulátor veterného/solárneho systému s displejom a ovládacími tlačidlami. Konektory pre batériu, solárny panel a veternú turbínu dole.

Čierny MPPT hybridný systémový regulátor pre veterné a solárne systémy s displejom a tlačidlami, s pripojovacím portom pre solárny panel a batériu.

Čierny hybridný systémový regulátor pre veterné a solárne elektrárne, s displejom a ovládacími tlačidlami. Schéma zapojenia a výstražné upozornenie nižšie.

Čierny MPPT hybridný regulátor veterného/solárneho systému s displejom a ovládacími tlačidlami. Text upozorňuje na správny postup zapojenia.

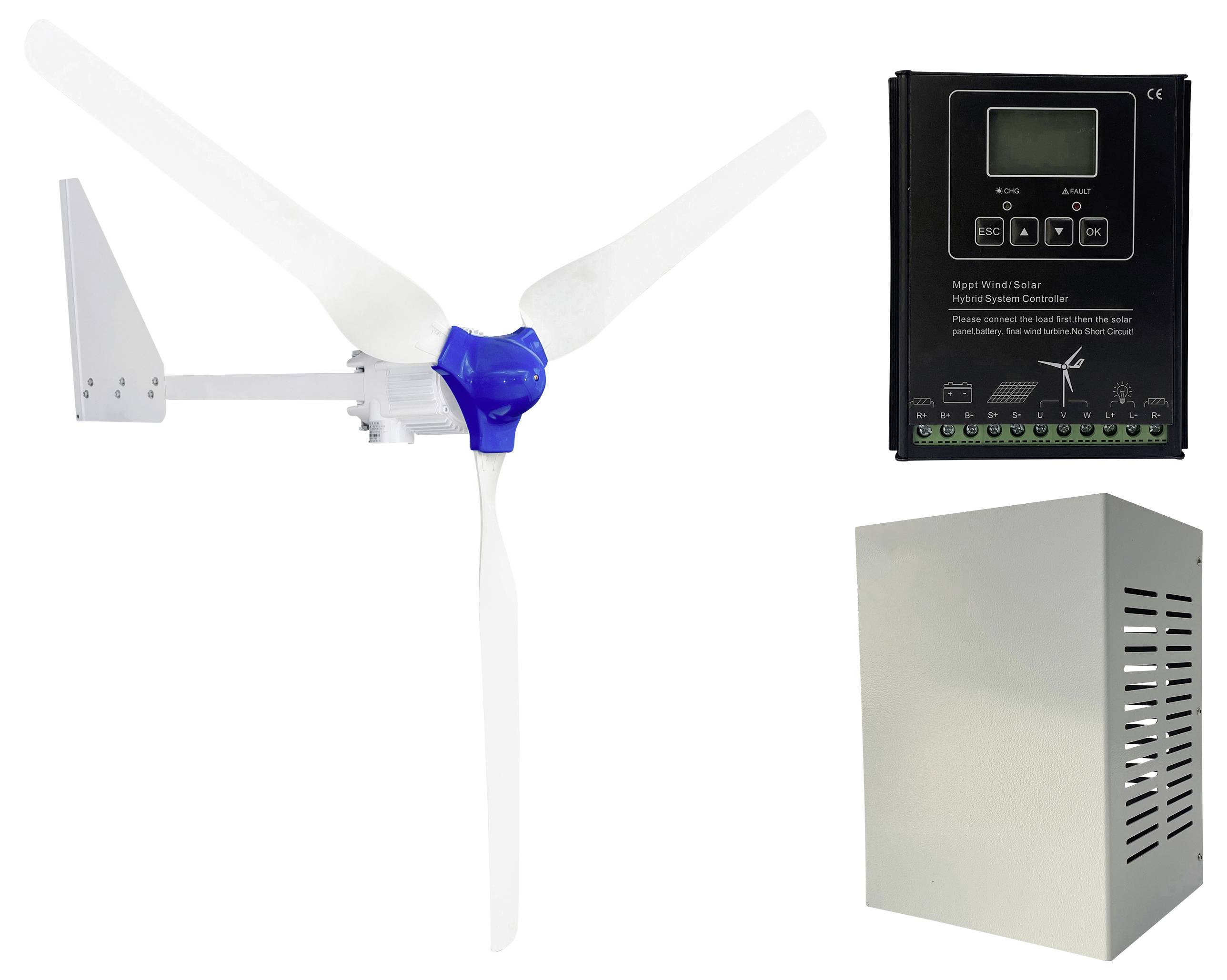

Malá veterná generátorová súprava s tromi rotačnými listami, riadiacou jednotkou s displejom a obdĺžnikovým kovovým krytom.

Moderný dom so solárnymi panelmi na streche, obklopený starostlivo udržiavanou záhradou. V pozadí stojí malá veterná turbína.

Veterná turbína s troma listami pred strechou pokrytou solárnymi panelmi symbolizuje obnoviteľné zdroje energie.

Veterná turbína stojí na rozľahlom poli pod modrým nebom s oblakmi. V popredí sú viditeľné rady zelených rastlín.

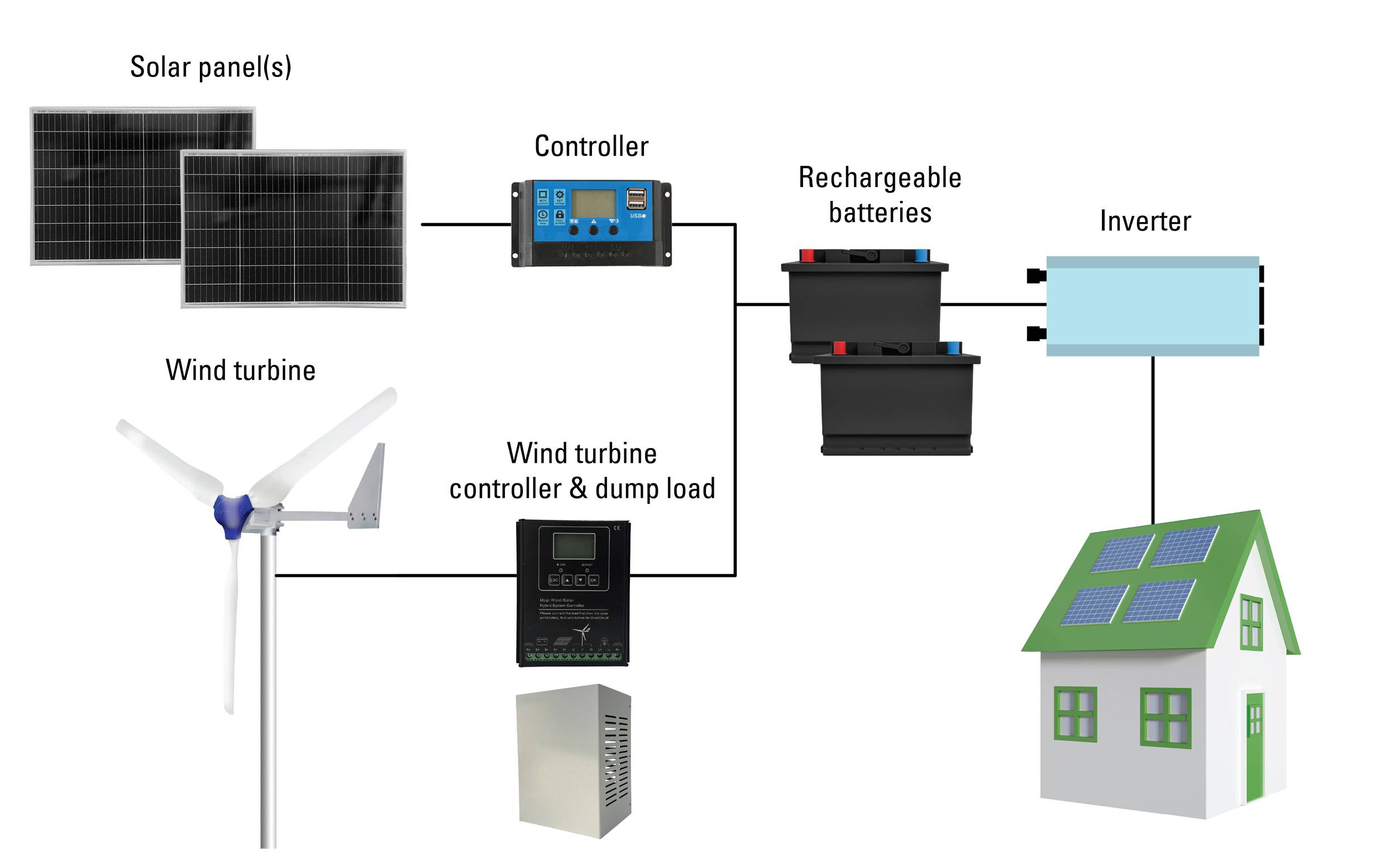

Diagram obnoviteľného energetického systému so solárnymi panelmi, veternou turbínou, kontrolérom, dobíjateľnými batériami, meničom a domom.

1/16

Doručenie: Št 10. 9.

35 Set(y)

Počet

Set(y)

Celkom (272,36 € / kus)

272,36 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Súprava veterných generátorov OLU

Nízka rýchlosť rozbehu 2,5 m/s
Jednoduchá inštalácia
Generátor s permanentným magnetom
Vhodné pre solárne hybridné systémy

Technické parametre

Veterný generátor:
Menovitý výstupný výkon: 500W
Počiatočná rýchlosť vetra: 2,5 m/s
Menovitá rýchlosť vetra: 11 m/s
Maximálna bezpečnostná rýchlosť vetra: 40 m/s
Pracovná rýchlosť vetra: 5 - 20 m/s
Priemer rotora: 1,9 metra
Počet listov: 3
Hlučnosť: 65 dB
Dĺžka stroja: 1650 mm
Výstupné napätie: AC 56V
Trojfázové: tri vodiče
Systém nastavenia jednosmerného napätia: DC 48 V
Materiál lamely: vysokopevnostný kompozitný materiál
Náboj: liaty hliník
Generátor: Generátor striedavého prúdu s permanentným magnetom
Ochrana bŕzd: blokovanie lopaty, magnetická brzda, obmedzenie rýchlosti pri naklonení chvosta
Typy pohonov: Priame pohony
Pracovná teplota: -20°C ~ +55°C
Riadiaca jednotka:
Menovité napätie: 48V
Menovitý výkon vetra: 600W
Menovitý solárny výkon: 300 W
Maximálny nabíjací prúd: 35 A
Prúd naprázdno (DC): ≤0,03A
Listy rotora:
List rotora (L=900 mm)
Tyč (Ø 48 x 120 mm)
Hybridný ovládač:
Menovité napätie: 48V
Menovitý výkon vetra: 600W
Menovitý solárny výkon: 300 W
Maximálny nabíjací prúd: 35 A
Prúd naprázdno (DC): ≤0,03A
Hmotnosť: 1 kg
Rozmery (Š x V x H): 62 x 145,4 x 167 mm
Výsypné zaťaženie:
Hmotnosť: 2.8 kg
Rozmery (Š x V x H): 160 x 170 x 230 mm

Kategória výrobku: veterný generátor

Menovité napätie: 48 V/DC

Ø hlavného rotora: 190 cm

Max. teplota: 40 °C

Hmotnosť: 22 kg

Hlasitosť: 65 dB

Výkon (max.): 500 W

Rýchlosť pri štarte: 2.5 m/s

Min. teplota: -40 °C

Rýchlosť vetra (max.): 20 m/s

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3374311 OLU FN500W 48V+FN 500W+OMWS35A48MP+OL-BRK05-48V veterný generátor 48 V/DC

Popis

Sada veterného generátora OLU zložená z: veterný generátor OLU FN500W 48 V 500 W, veterný generátor OLU FN500W 500 W listy rotora 3 kusy, hybridný ovládač OLU OMWS35A48MP a hybridný ovládač OLU OL-BRK05-48V DUMP LOAD 600 W + 300 W (elektrická záťaž).

Tento text bol preložený strojovo.

Prevedenie

Veterný generátor:
Puzdro vyrobené z vysoko pevnej hliníkovej zliatiny pomocou procesu tlakového liatia
Regulátor podporuje solárnu energiu až do 300 W
Ochrana bŕzd pri zastavení radlice, magnetická brzda, obmedzenie rýchlosti pri naklonení chvosta
Kompozitné čepele pre dlhú životnosť
Hybridný ovládač:
LCD displej: LCD, symbol a textový displej, jasný a intuitívny, ľahko pochopiteľný
Parametre zobrazenia: napätie, prúd, výkon, režim zaťaženia, teplota, výkon batérie, fotovoltaika, výroba energie z veternej turbíny atď.
Typ ochrany: fotovoltaická, ochrana proti spätnému chodu batérie, ochrana proti prerušeniu batérie, nadprúd, prepätie, prehriatie, prekročenie rýchlosti, ochrana proti automatickému brzdeniu, nadprúd záťaže, ochrana proti skratu atď.
Riadiaci režim: funkcia MPPT boost nabíjania pre veterné turbíny, funkcia PWM vybíjania, PWM obmedzenie prúdu a napätia, PWM obmedzenie prúdu a napätia pre fotovoltaické systémy
Vlastný pracovný režim: Normálne otvorený režim, režim ovládania svetla, režim ovládania svetla a času (vlastné časové obdobie + jas) atď.
Výsypné zaťaženie:
Hybridný ovládač 600 W + 300 W/48 V (elektrická záťaž)
Príslušenstvo pre ovládač hybridného systému Mppt Wind 600W/Solar 300W 48V
Vhodné pre veternú turbínu 500W/48V
S káblom.
