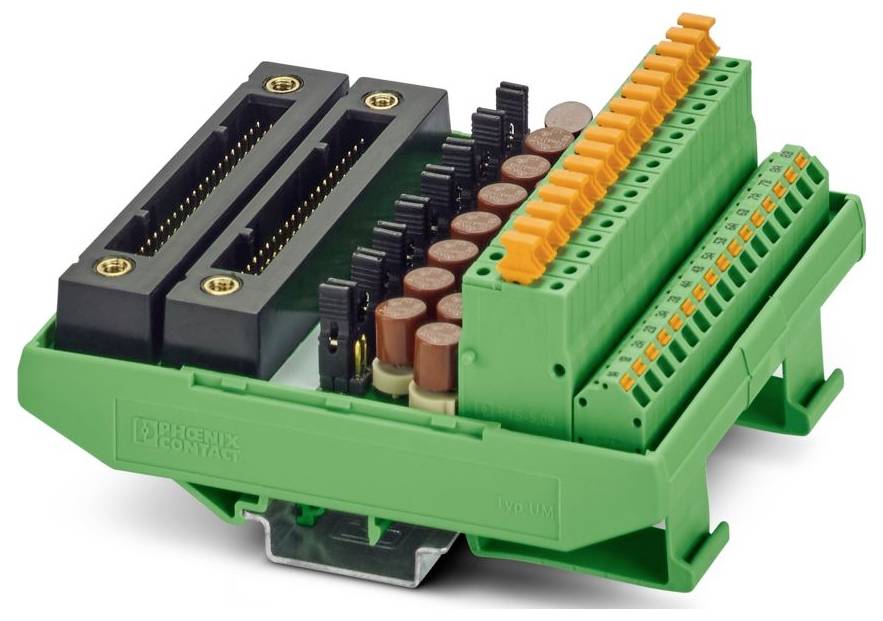

Ilustračný obrázok
pasívne modul Phoenix Contact 2321936 Množstvo: 1 ks
Kategória výrobku
pasívne modul
Počet kontaktov
40
Pripojenie
Yokogawa KS
Push-in pripojenie pružinovou svorkou
Spôsob upevnenia
montážne lišty
AWG
24 - 16
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (295,00 € / kus)
295,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Dizajn: Odpojovacia zástrčka pre PCB
- Počet pólov: 16
- Typ pripojenia: Svorkovnica pre PCB
- Uťahovací moment: 0,5 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 1,5 mm² (dutinka bez plastovej objímky); 0,25 mm² ... 1,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 91,6 mm
- výška 111,8 mm
- Hĺbka: 55,4 mm
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -20 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -20 °C ... 70 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN IEC 60664-1
- Poznámka: Kompatibilné systémové káble: Phoenix Contact YUC40, Yokogawa KS1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 10 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Rozmer rastru: 5,08 mm
- Poistka: 0,05 A TR5 (pomalá) (F1 ... F16)
- Prevádzkový režim: 100 % ED
- Certifikát: v súlade s UKCA
- Rozmery článku: Rozmery článku
- Počet kanálov: 8
- Izolácia: Funkčná izolácia
- UKCA: UKCA
- Menovité izolačné napätie: 50 V
- Menovité impulzné napätie: 0,5 kV (1,2 / 50 μs)
- Stupeň ochrany (miesto inštalácie): ≤ IP54
- Indikátor stavu k dispozícii: nie
- Počet portov: 1
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Zodpovedajúca I/O karta: NFAI135; NFAI835
- Podporovaný ovládač: YOKOGAWA CS3000 CentumVP: Podporovaný ovládač: YOKOGAWA CS3000 CentumVP
- Podporované ovládanie: YOKOGAWA STARDOM: Podporované ovládanie: YOKOGAWA STARDOM
- Prevádzkové napätie (jednosmerný prúd): ≤ 30 V jednosmerný prúd
- Prúd (na vetvu): ≤ 0,05 A (TU = 23 °C)
- Pripojenie 1 (riadiaca úroveň): Pripojenie 1 (riadiaca úroveň)
- Pripojenie 2 (úroveň poľa): Pripojenie 2 (úroveň poľa)
- Trieda ochrany (modul): IP00
- Pripojenie 3 (úroveň poľa): Pripojenie 3 (úroveň poľa)
- Kategória výrobku
pasívne modul
- Počet kontaktov
40
- Pripojenie
Yokogawa KS
Push-in pripojenie pružinovou svorkou
- Spôsob upevnenia
montážne lišty
24 - 16
- Rozmer.
(d x š x v) 55.4 x 91.6 x 111.8 mm
- Obsah
1 ks
- Pólov
40
- Šírka
91.6 mm
- V
111.8 mm
- Dĺžka
55.4 mm
- Flexibilné priemer (max.)
1.5 mm²
- Pevný prierez (max.)
1.5 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- Hĺbka
55.4 mm
- Menovitý prúd
0.05 A
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579113 pasívne modul Phoenix Contact 2321936 Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579113 pasívne modul Phoenix Contact 2321936 Množstvo: 1 ks
Popis
Prenosový modul VARIOFACE pre I/O moduly Yokogawa AAI135, AAI835.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
