PCE Instruments PCE-360, PCE-360 merač a analyzátor výkonu

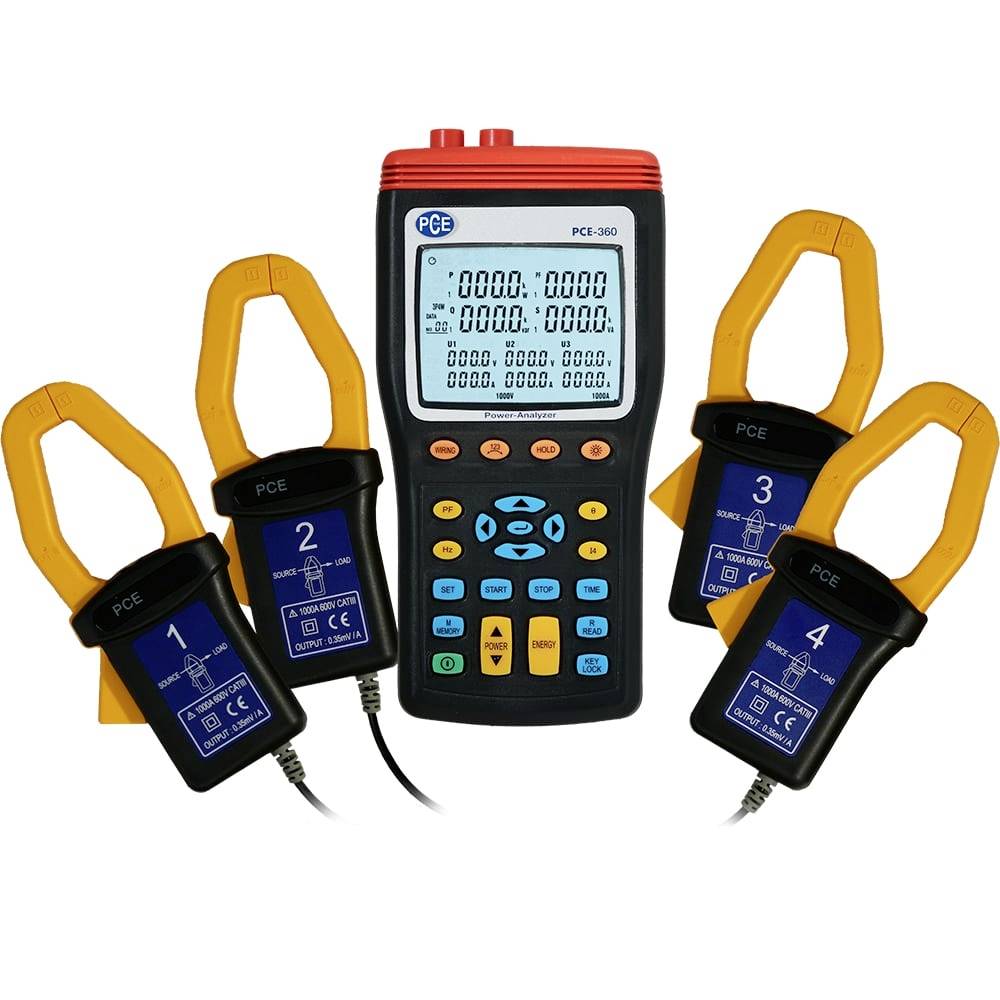

PCE-360 analyzátor výkonu so štyrmi sensormi svoriek, zobrazujúci prenosný merací prístroj a číslované prúdové svorky na meranie elektrických obvodov.

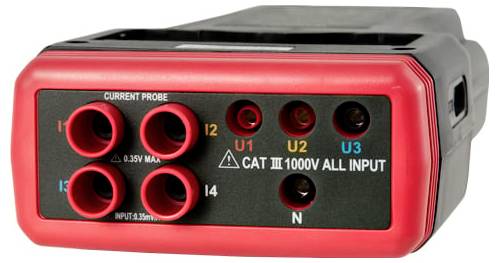

Predný panel testovacej elektrickej sondy CAT III 1000V s označenými vstupnými portami pre sondovanie prúdu, I1, I2, I4, U1, U2, U3 a N.

Zblízka čierneho ručného zariadenia s červeným rebrovaným koncom a označeným panelom konektora portu RS232.

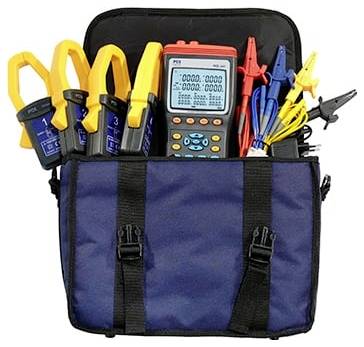

Otvoriť tasku s elektrickými meracími nástrojmi, vrátane pinziet s ukazovateľom prúdu, digitálneho multimetra a farebných meracích sond.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (1 353,66 € / kus)

1 353,66 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Tester káblov

Monitorovanie v reálnom čase, záznam a meranie napätia / prúdu (reálne efektívne)
meria účinník a fázový uhol, činný výkon, zdanlivý výkon a jalový výkon
s kliešťovým meračom na meranie neutrálneho vodiča
max.priemer vodiča 40 mm

Technické parametre

Meranie napätia 50 ... 600,0 V true rms
Presnosť ±1,5 % čítania
Rozlíšenie +10 číslic / 0,1 V
Meranie prúdu 3... 999,9A skutočná rms
Presnosť ±1,5 % čítania
Rozlíšenie +15 číslic / 0,1 A
Aktívny výkon P 150 W... 999,9 kW
Presnosť ±1,5 % čítania
Rozlíšenie +20 číslic / 0,1 KW
Zdanlivý výkon S 150 VA... 999,9 kVA
Presnosť ±1,5 % čítania
Rozlíšenie +20 číslic / 0,1 KVA
Jalový výkon Q 150 VAR... 999,9 kVar
Presnosť ±1,5 % čítania
Rozlíšenie +20 číslic / 0,1 KVar
Účinník PF 0 ... 1
Presnosť ± 0,06
Rozlíšenie 0,001
fázový uhol -90° .... +90 stupňov
Presnosť ± 3°
Rozlíšenie 0,1
Meranie frekvencie (U> 50V) 40... 100 Hz
Presnosť ±1% čítania +2 číslice
Rozlíšenie 0,1 Hz
Detekcia fázovej sekvencie (UL> 50V) áno
Skutočná práca 0 ... 9999 MWh
Presnosť ±1,5 % čítania
Rozlíšenie +20 číslic
zjavná práca 0 ... 9999 MVAh
Presnosť ±1,5 % čítania
Rozlíšenie +20 číslic
Reaktívna práca 0 ... 9999 MVarh
Presnosť ±1,5 % čítania
Rozlíšenie +20 číslic max.
Otvor prúdovej svorky 40 mm
úložisko dát
50 záznamov na manuálne uloženie
4 GB SD karta pre záznam dát
(99 pamäťových miest s 350 000 dátovými záznamami v každom)
Sériové rozhranie cez USB kábel
Displej Podsvietený LC displej
Napájanie 8 x 1,5 V typ AA (Mignon)
Rozmery 235 x 117 x 54mm
Hmotnosť: 730 g
Podmienky prostredia
max 85% relatívna vlhkosť / 0 ... +40 °C
Stupeň krytia / štandard IP 30 / IEC 61 010, 600 V / CAT III

Kategória výrobku: merač a analyzátor výkonu

Displej: LCD

Optický ukazovateľ: áno

Merač spotreby: RS232

Rozmer.: (d x š x v) 235 x 117 x 54 mm

: bez certifikátu

Hmotnosť: 730 g

Vlastnosti: vr. funkcie exportu dát

Šírka: 117 mm

V: 54 mm

Dĺžka: 235 mm

Hĺbka: 54 mm

Typ: PCE-360

Rozhranie: európska zásuvka
RS-232

Druh merania: 3-fázové

Vlastnosti: s funkciou záznamníka
vr. prúdových klieští
Meranie energie
Grafický displej

Na stiahnutie

Datasheet

Datasheet 2452258 PCE Instruments PCE-360, PCE-360 merač a analyzátor výkonu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452258 PCE Instruments PCE-360, PCE-360 merač a analyzátor výkonu

Popis

Merač výkonu PCE-360 pre merač výkonu a energie (v reálnom čase) / ukladanie dát / PC rozhranie / softvér Trojfázový ampérmeter (analyzátor výkonu) PCE-360 sa používa na jedno alebo trojfázové meranie výkonu. Veľký displej ampérmetra zobrazuje až 10 hodnôt súčasne. Súčasne je možné prispôsobiť 4 prúdové svorky. V manuálnom režime môže merač výkonu uložiť priamo 99 meraní. V režime záznamníka údajov je možné uložiť až 20 000 nameraných hodnôt. Tento 3-fázový merač výkonu je preto ideálny na dlhodobé analýzy. Namerané hodnoty zhromaždené v zariadení je možné preniesť do PC a podľa potreby vyhodnotiť. Všetko potrebné na meranie a vyhodnotenie je súčasťou dodávky (vrátane softvéru a dátového kábla). Elektromer je dodávaný z výroby kalibrovaný, ale voliteľne môže byť aj laboratórne kalibrovaný a certifikovaný podľa ISO (pre prvú objednávku alebo pre rekalibráciu, napr. ročne).
