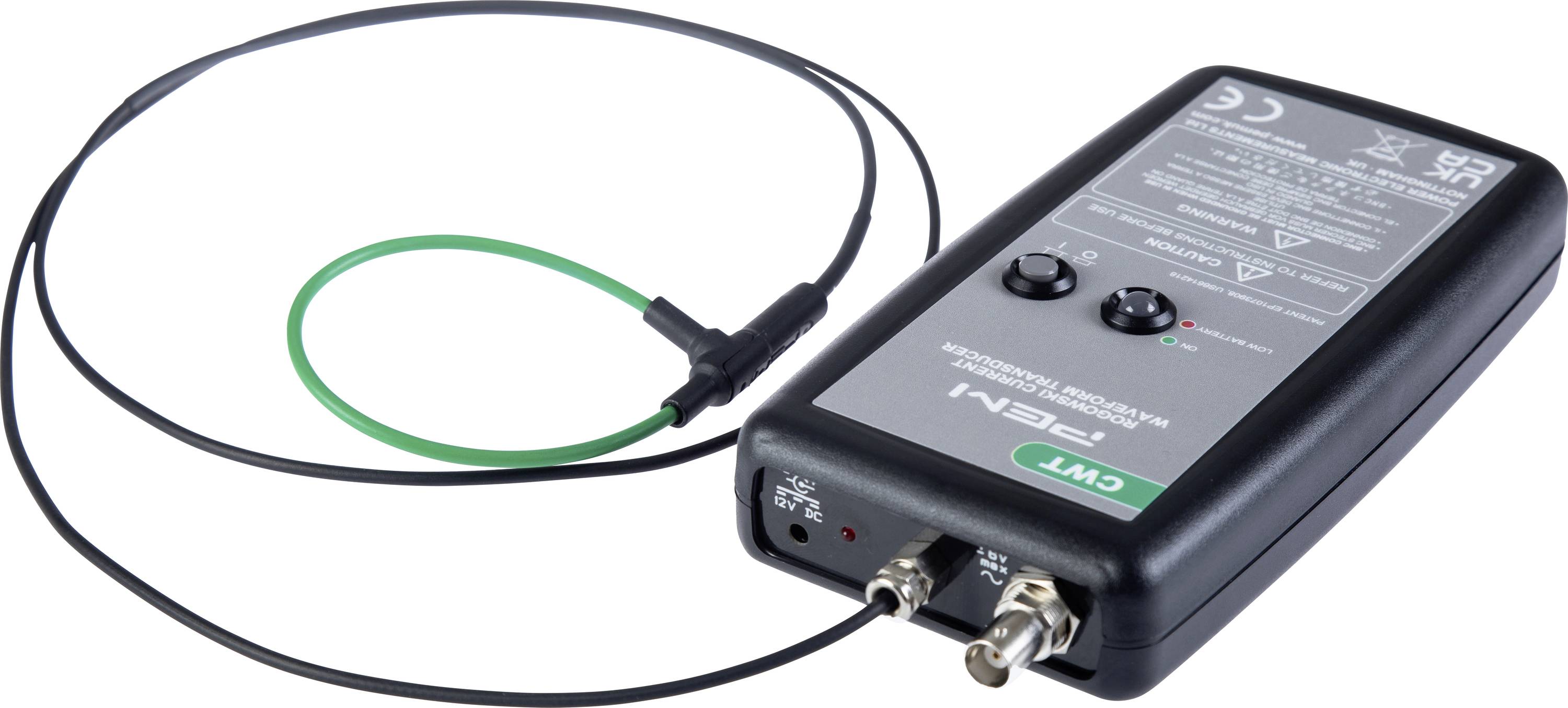

PEM CWT Mini 6/B/2.5/200/2 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1200 A (max) flexibilné

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (1 597,56 € / kus)

1 597,56 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Rogowski aktuálna slučka Servie CWT Mini

Max. meraná hodnota A / AC 1200 A
Dĺžka slučky200 mm
Dĺžka kábla 2,5 m
Slučka Ø 3,5 mm

Technické parametre

Výstupný signál: 5,0 mV / A

Rozsah rozovretia pre prúdové kliešte: 200 mm

Kategória výrobku: adaptér prúdových klieští

Pripojenie typu A: BNC zásuvka

: bez certifikátu

Max. meraná hodnota A / AC: 1200 A

Základná presnosť: 2 %

Napájanie: 4 Mignon batérie (typ AA)

Rozmer.: (d x š x v) 183 x 93 x 32 mm

Meranie prúdu: AC

Výstupný signál (max.): 6 V

Šírka: 93 mm

V: 32 mm

Dĺžka: 183 mm

Vlastnosti: flexibilné

Na stiahnutie

Datasheet

Datasheet 1667133 PEM CWT Mini 6/B/2.5/200/2 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1200 A (max) flexibilné

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1667133 PEM CWT Mini 6/B/2.5/200/2 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1200 A (max) flexibilné

Popis

V spojení s osciloskopom je CWT mini perfektným riešením pre vaše súčasné meranie alebo v priemyselných aplikáciách. Cievky Rogowski série CWT Mini sú vhodné pre vývojové a testovacie úlohy v zariadeniach a systémoch výkonovej elektroniky. Kombinujú 3,5 mm tenkú, flexibilnú, izolovanú, ľahko použiteľnú cievku so schopnosťou presne zaznamenať veľmi rýchle prúdové krivky, či už sínusové, taktované alebo pulzné.

Tento text bol preložený strojovo.

Prevedenie

Získavanie aktuálnych kriviek na polovodičových spínačoch
Vývoj, testovanie a údržba výkonovej elektroniky
Metrologické monitorovanie sínusových vysokofrekvenčných prúdov
Meranie poruchových prúdov a vypínacích prúdov
Meranie impulzných prúdov
Meranie striedavých prúdov vysokonapäťovými zložkami
Meranie harmonických prúdov
Meranie fázových alebo poruchových prúdov v trojfázových systémoch

Rozsah dodávky

batérie

Rady

Dĺžka kábla 4 m medzi cievkou a integrátorom je k dispozícii na základe osobitného obstarávania.

Skontrolujte, či všetky špecifikácie spĺňajú vaše požiadavky. (Dĺžka kábla, dĺžka slučky atď.). Je to potrebné, pretože všetky cwt sú špecifické pre zákazníka, a preto sa nemôžu vymieňať.
