Name: Pepperl+Fuchs 247049 WCS-PNG210 1 ks
Brand: Pepperl+Fuchs
SKU: 2629115
Availability: BackOrder

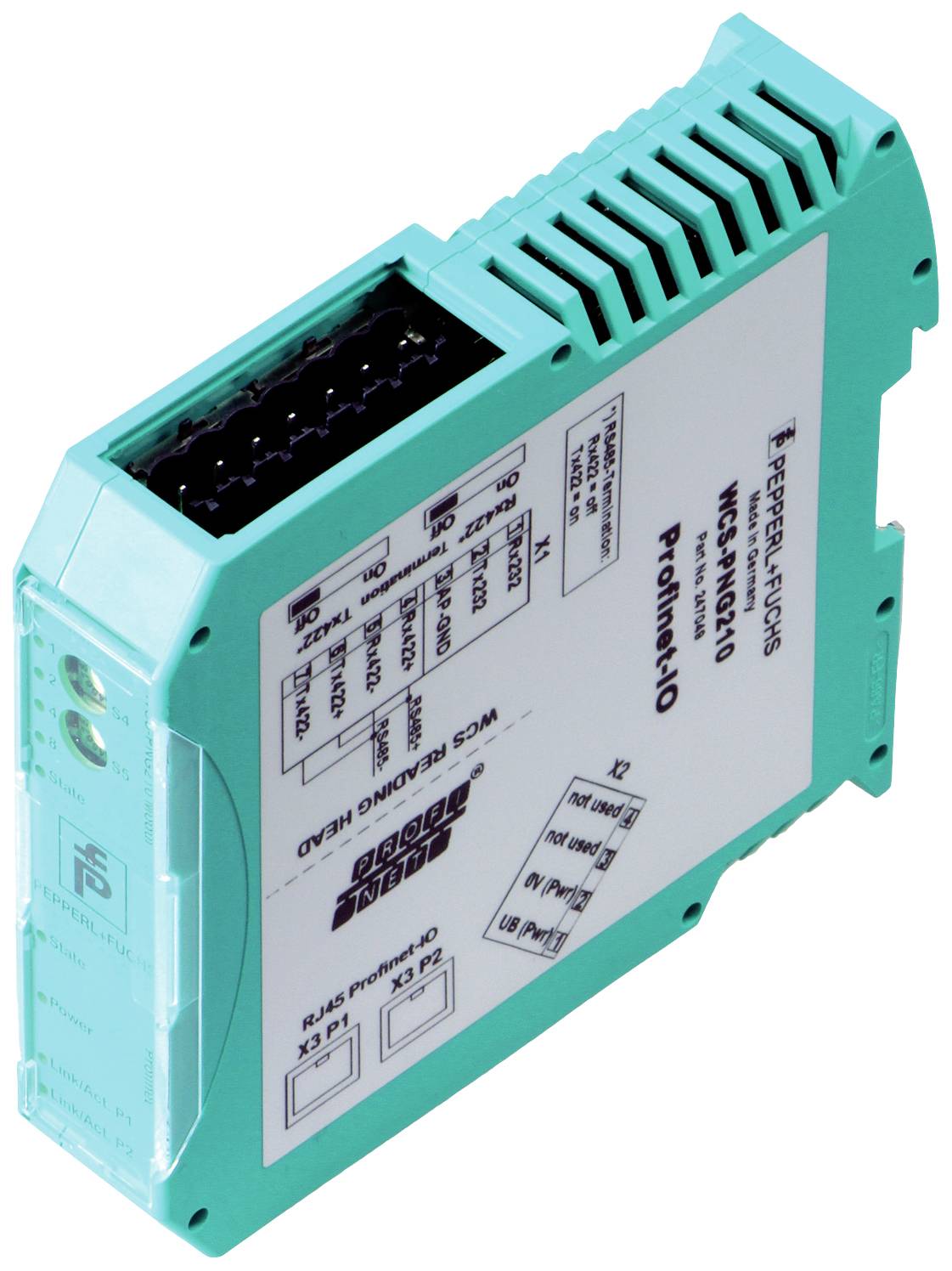

Obrázok zobrazuje tyrkysové elektronické zariadenie od spoločnosti Pepperl+Fuchs, konkrétne Profinet-IO modul, s technickými diagramami na prednej strane.

Ilustračný obrázok

Typ

WCS-PNG210

Obsah

1 ks

Bezdrôtové nabíjanie function

nie

UKCA

áno

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 23. 12.

Počet

Celkom (2 055,00 € / kus)

2 055,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Modul rozhrania WCS WCS-PNG210

Dodatočné informácie:

Technické parametre

Typ: WCS-PNG210

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2629115 Pepperl+Fuchs 247049 WCS-PNG210 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2629115 Pepperl+Fuchs 247049 WCS-PNG210 1 ks

Popis

Typ rozhrania: Ethernet; 100 BASE-TX, typ rozhrania: Ethernet; 100 BASE-TX, prevádzkové napätie: 10 ... 30 V DC, príkon: = 3,6 W (bez čítacích hláv), materiál: plast, typ pripojenia: interface 1 ;amp 2: RJ-45 zásuvka, 8-pin interface 3: svorkové pripojenie = 2,5 mm2, 5-pin

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Inštalácia: Montáž na DIN lištu
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 180 hod
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Spotreba energie: ≤ 3,6 W (bez čítacích hláv)
rozhranie 1
Prípojka pre: ovládanie
Typ rozhrania: Ethernet; 100BASE TX
Protokol: PROFINET IO
Prenosová rýchlosť: 100 Mbit/s
Dátový výstup: binárny kód
rozhranie 2
Prípojka pre: ovládanie
Typ rozhrania: Ethernet; 100BASE TX
Protokol: PROFINET IO
Prenosová rýchlosť: 100 Mbit/s
Dátový výstup: binárny kód
rozhranie 3
Typ rozhrania: pre čítacie hlavy WCS-LS121, WCS-LS221 | prepínateľný zakončovací odpor | Cyklus aktualizácie čítacej hlavy: 1 ms
Fyzický: RS-485
Protokol: polovičný duplex
Prenosová rýchlosť: 62,5 bps
Zhoda s normami
Rušivá emisia: EN 55011, tř. A: 2007
Odolnosť: EN 61000-6-2:2005
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Prevádzková teplota: 0 ... 55 °C (32 ... 131 °F), žiadna kondenzácia
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
Relatívna vlhkosť: ≤ 80 %
mechanické údaje
Typ pripojenia: Rozhranie 1 & 2: RJ-45 zásuvka, 8-pin | Rozhranie 3: pripojenie svoriek ≤ 2,5 mm 2 , 5-kolíkový
Šírka púzdra: 23 mm
Výška púzdra: 118 mm
Ochranný druh IP20
Materiál: Plast
Montážna poloha: ľubovoľná
Hmotnosť pribl. 200 g
