Name: Pepperl+Fuchs DT2S-G-BK5M-PUR/0,75-DT2P-G upravený zástrčkový konektor pre senzory - aktory, 70116635, piny: 2, 2, 5 m,
Brand: Pepperl+Fuchs
SKU: 2629512
Availability: BackOrder

Technické parametre

Typ: DT2S-G-BK5M-PUR/0,75-DT2P-G

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: Rovná zástrčka na rovnú spojku

Norma zástrčky: DEUTSCH

Strana pripojenia A: DT zásuvka, rovná

Strana pripojenia B: DT zástrčka, rovná

Počet pólov: 2
2

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 60 V/DC

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Prierez pripojovacieho vodiča (max.): 0.75 mm²

Vonkajší Ø: 5 mm

Prierez vodiča (káble senzor-aktor): 0.75 mm²

Pripojenie: zástrčka

Materiál kontaktu: nikel

Kontaktná plocha: nikel

Maximálny prierez: 0.75 mm²

: IP68

Vlastnosti: polyuretánový plášť
bez halogénov
odolný voči olejom
hydrolyzovaný

Min. teplota: -40 °C

Max. teplota: 125 °C

Typ upevnenia: Snap-In

Číslo výrobcu: 70116635

Obsah: 1 ks

Priemer: 5 mm

Ø kábla do: 5 mm

Priemer kábla (rozsah): 5 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.75 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2629512 Pepperl+Fuchs DT2S-G-BK5M-PUR/0,75-DT2P-G upravený zástrčkový konektor pre senzory - aktory, 70116635, piny: 2, 2, 5 m,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2629512 Pepperl+Fuchs DT2S-G-BK5M-PUR/0,75-DT2P-G upravený zástrčkový konektor pre senzory - aktory, 70116635, piny: 2, 2, 5 m,

Popis

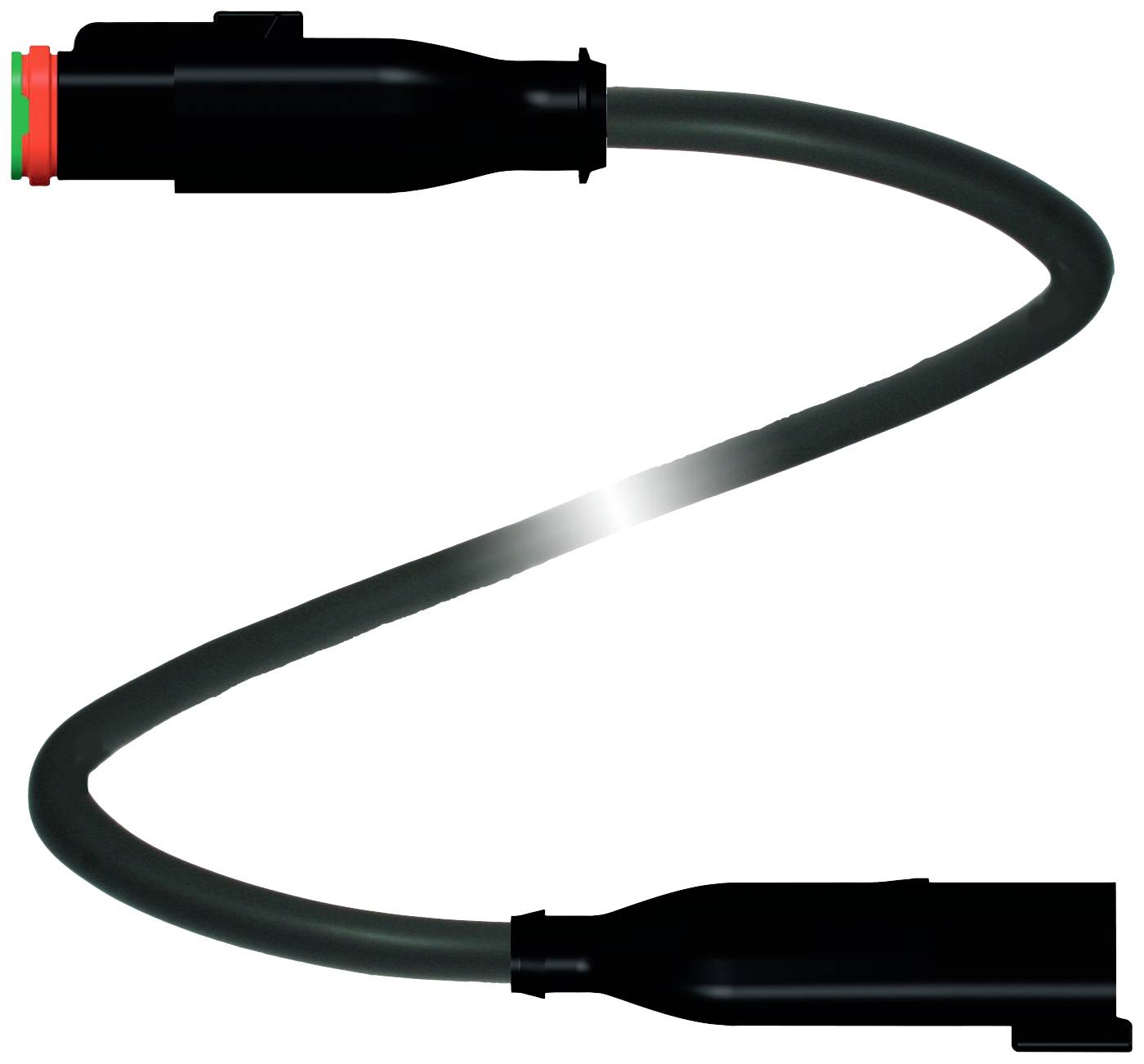

Pripojovací kábel Deutsch zásuvka rovná do Deutsch zástrčky rovná, 2-kolíkový, PUR kábel čierny, dĺžka: 5 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Prevedenie: Deutsch konektor
Verzia: rovná
Západka: Západka
Počet palíc: 2
konektor 2
Pripojenie: zástrčka
Prevedenie: Deutsch konektor
Verzia: rovná
Západka: Západka
Počet palíc: 2
elektrické údaje
Prevádzkové napätie: Max 48VAC / 60VDC
Prevádzkový prúd: max 8 A na kontakt
zhoda
Stupeň ochrany: EN 60529
Bez halogénov: IEC 60754-1
Odolnosť voči oleju: IEC 60881:404
Podmienky prostredia
teplota okolia
Konektor: -40 ... 125 °C (-40 ... 257 °F)
Pevný kábel: -40 ... 85 °C (-40 ... 185F)
Flexibilný kábel: -25 ... 85 °C (-13 ... 185F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Ochrana proti vibráciám: k dispozícii
Ochranný druh IP68
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
Priemer puzdra: 5 mm
polomer ohybu:> 8 x priemer kábla, pohyblivý |> 4 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 50 N / 300 mm
Farba plášťa: čierna (podobná RAL 9005)
Počet jadier: 2
Prierez drôtu: 0,75 mm 2 / 18 AWG
Farba vodiča: Vodič 1: hnedý | Drôt 2: modrý
Konštrukcia jadra: 42 x 0,15 mm Ø
Dĺžka: 5 m
Skratka kábla: Li 9Y 11Y 2 x 0,75
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Telo rukoväte: PA, čierna
Kontaktná plocha: Ni
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
UV odolnosť: áno
Chemická odolnosť: dobrá
Odolnosť voči oleju: áno
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
