Name: Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 reflexná svetelná závora, 267075-100070, protitakt s inverziou, rozpoznanie kon
Brand: Pepperl+Fuchs
SKU: 2628755
Availability: BackOrder

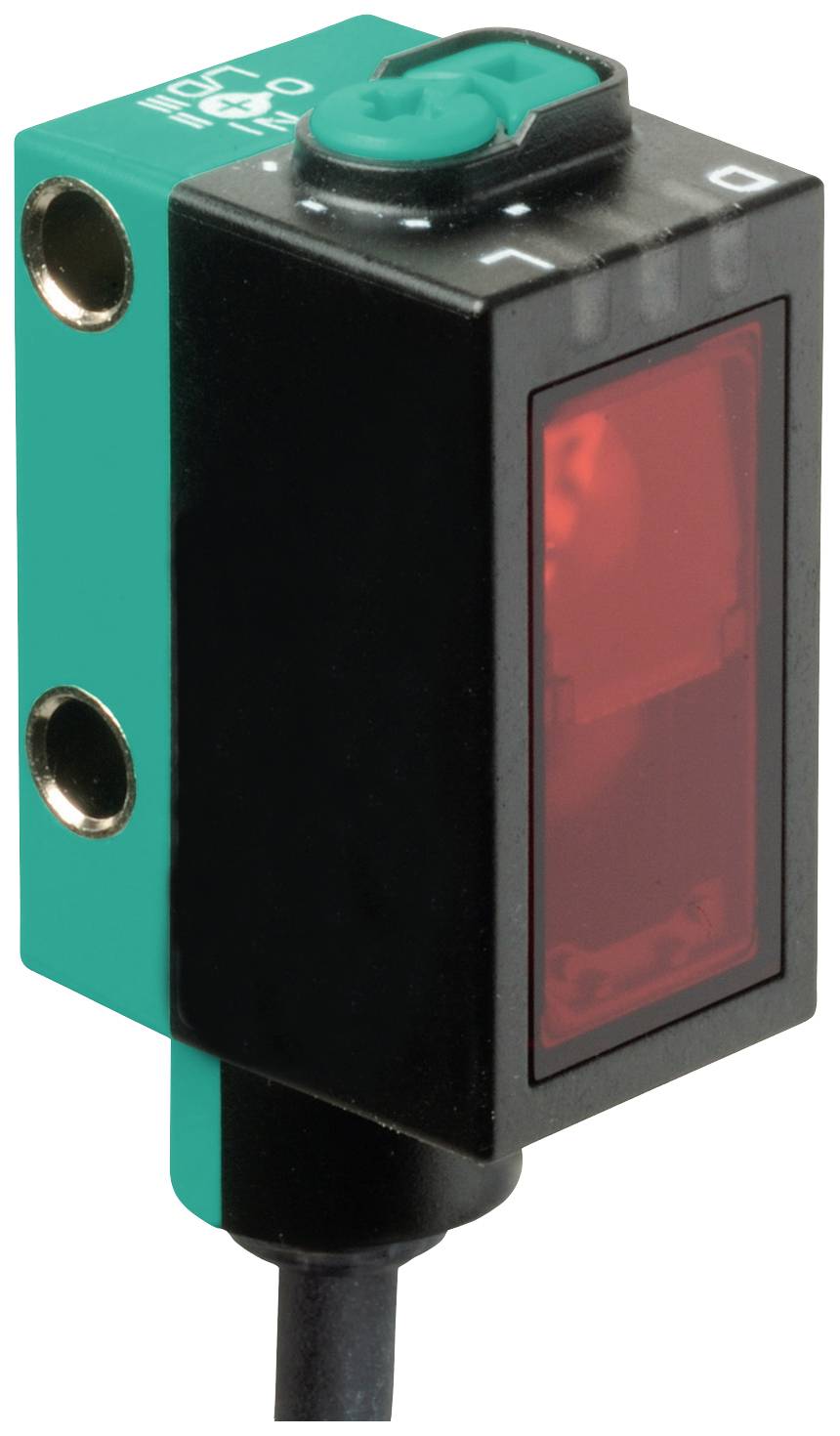

Obdĺžnikový senzor s čiernym puzdrom a červeným predným okienkom. Sú viditeľné dva kruhové konektory.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

reflexná svetelná závora

Funkcia

rozpoznanie kontrastu

Prevádzkové napätie max.

30 V/DC

Pripojenie

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 23. 12.

Počet

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: reflexná svetelná závora

Typ: OBG5000-R101-EP-IO-0,3M-V3

Vyhotovenie (senzory): protitakt s inverziou

Funkcia: rozpoznanie kontrastu

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 1 ms

Výstupy: NPN, zatvárač
PNP, otvárač

Spínacia frekvencia: 500 Hz

Pripojenie: M8

Dĺžka kábla: 0.3 m

Materiál puzdra: polykarbonát

Typ vysielača: červená LED dióda

: 6 m

Vlastnosti: LED kontrolka

Min. teplota: -20 °C

Max. teplota: 60 °C

Dĺžka: 0.3 m

Šírka: 13.9 mm

V: 33.8 mm

Hĺbka: 18.3 mm

(Ø): 170 mm

Rozmer.: (Ø x v) 170 mm x 33.8 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628755 Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 reflexná svetelná závora, 267075-100070, protitakt s inverziou, rozpoznanie kon

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628755 Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 reflexná svetelná závora, 267075-100070, protitakt s inverziou, rozpoznanie kon

Popis

Prevádzkový rozsah: 0 ... 3,5 m v režime učenia ; 0... 5 m s polohou spínača "N", svetelný žiarič: LED, typ svetla: červený, striedavé svetlo, signálny výstup: 1 výstup push-pull, skratuvzdorný, chránený proti prepólovaniu, odolný proti prepätiu, typ rozhrania: IO-Link (cez C/Q = pin 4), typ spínania: typ spínania snímača je prepínateľný. Stav pri dodaní je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link, pripojenie: pevný kábel 300 mm so zástrčkou M8 x 1, 3-pin, prevádzkové napätie: 10 . .. 30 V DC, teplota okolia: -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Prevádzkový rozsah: 0 ... 3,5 m v režime učenia ; 0... 5 m s polohou spínača "N"
Vzdialenosť reflektora: 0 ... 3,5 m v režime učenia ; 0... 5 m s polohou spínača "N"
Limitný dosah: 6 m
Referenčný objekt: Reflektor H85-2
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Identifikácia rizikovej skupiny LED: voľná skupina
Priemer svetelného bodu: cca 170 mm vo vzdialenosti 3,5 m
Uhol otvorenia: cca 5°
Limit okolitého svetla: EN 60947-5-2
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 600 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
Ovládanie: tlačidlo Teach-in
Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
Úrovne detekcie kontrastu: 10% - čisté, vodou naplnené PET fľaše | 18% - číre sklenené fľaše | 40% - farebné sklo alebo nepriehľadné materiály | nastaviteľné pomocou otočného spínača
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 25 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = Pin 4)
Prenosová rýchlosť: COM2 (38,4 kbps)
Verzia IO-Link: 1.1
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
Podpora režimu SIO: áno
ID zariadenia: 0x110A01 (1116673)
Typ kompatibilného hlavného portu: A
VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link |
Výstup signálu: 1 výstup push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 500 Hz
Čas odozvy: 1 ms
zhoda
Komunikačné rozhranie: IEC 61131-9
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Podmienky prostredia
Teplota okolia: -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 13,9 mm
Výška púzdra: 33,8 mm
Hĺbka púzdra: 18,3 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 3-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 17 g
Dĺžka kábla: 0,3 m
