Name: Pepperl+Fuchs OBT15-R2F-E2-L laserový reflexné svetelný snímač, 253572, spínanie za svetla, 12 - 24 V, 1 ks
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

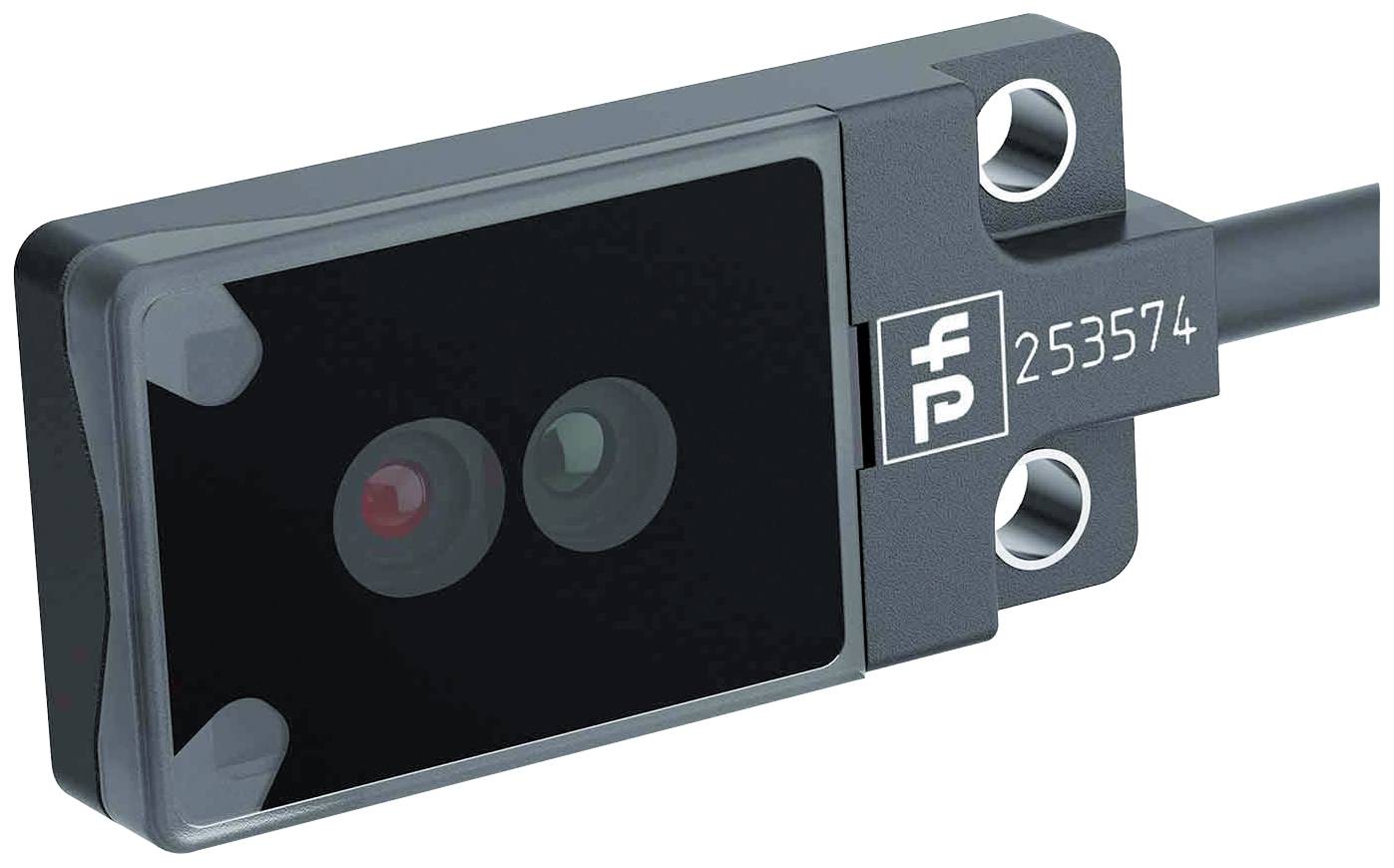

Obdĺžnikový senzor s dvoma šošovkami a vytlačeným kódom. Používa sa na detekciu pohybu alebo objektov.

Ilustračný obrázok

Kategória výrobku

laserový reflexné svetelný snímač

Funkcia

spínanie za svetla

Prevádzkové napätie max.

24 V

Pripojenie

kábel

Typ

OBT15-R2F-E2-L

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (219,99 € / kus)

219,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: laserový reflexné svetelný snímač

Typ: OBT15-R2F-E2-L

Funkcia: spínanie za svetla

Min. prevádzkové napätie: 12 V

Prevádzkové napätie max.: 24 V

Prevádzkové napätie: 12 - 24 V

Reakčná doba: 250 µs

Typ kontaktu: 1 spínací

Spínacia frekvencia: 2 kHz

Pripojenie: kábel

Dĺžka kábla: 2 m

Materiál puzdra: PC

Vlastnosti materiálu: nerezové

Typ vysielača: laserová dióda

Výstup svetla: axiálne

Trieda lasera: 1

Vlnová dĺžka: 680 nm

: 15 mm

Vlastnosti: LED kontrolka

Min. teplota: -10 °C

Max. teplota: 60 °C

Šírka: 12 mm

V: 25.5 mm

Hĺbka: 4.1 mm

Rozmer.: (š x v x h) 12 x 25.5 x 4.1 mm

Obsah: 1 ks

Najmenší detekovateľný objekt (priemer): 0.05 mm

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2629156 Pepperl+Fuchs OBT15-R2F-E2-L laserový reflexné svetelný snímač, 253572, spínanie za svetla, 12 - 24 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2629156 Pepperl+Fuchs OBT15-R2F-E2-L laserový reflexné svetelný snímač, 253572, spínanie za svetla, 12 - 24 V, 1 ks

Popis

Rozsah snímania: 2 ... 15 mm, svetelný žiarič: LASER LIGHT, typ svetla: červené, striedavé svetlo, 680 nm, signálový výstup: 1 PNP výstup, skratuvzdorné, chránené proti prepólovaniu, otvorený kolektor, typ spínania: normálne otvorené / svetlo spínané , pripojenie: pevný kábel 2 m, prevádzkové napätie: 12 ... 24 V, teplota okolia: -10 ... 60 °C (14 ... 140F)

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Rozsah snímania: 2 ... 15 mm
Referenčný objekt: štandardná biela, 100 mm x 100 mm
Svetelný zdroj: LASER LIGHT
Typ svetla: červené, striedavé svetlo, 680 nm
Charakteristika lasera
Poznámka: LASEROVÉ SVETLO, NEPOZERAJTE SA DO LÚČA
Laserová trieda: 1
Vlnová dĺžka: 680nm
Divergencia lúča:> 5 mrad
Trvanie impulzu: cca 3 µs
Obnovovacia frekvencia: cca 16,6 kHz
Maximálna energia impulzu: 8 nJ
Čiernobiely rozdiel (6 %/90 %):< 15 % pri 15 mm
Uhlová odchýlka: približne 0,5°
Veľkosť objektu: typ od 0,05 mm @ 14 mm
Priemer svetelného bodu: cca 0,9 mm vo vzdialenosti 15 mm
Uhol otvorenia: cca 1°
Vyžarovanie svetla: čelné
Limit vonkajšieho svetla: EN 60947-5-2: 25000 lux
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 800 hod
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená, staticky svieti Zapnutie, skrat: LED zelená bliká (cca 4 Hz)
Funkčný displej: LED žltá ZAPNUTÁ: rozsvieti sa, keď je detekovaný objekt
elektrické údaje
Prevádzkové napätie: 12 ... 24 V
prúd naprázdno:< 10 mA
Trieda ochrany: III
VÝCHOD
Typ spínania: zapínací kontakt / spínanie svetla
Výstup signálu: 1 výstup PNP, skratuvzdorný, ochrana proti prepólovaniu, otvorený kolektor
Spínané napätie: max 30 V DC
Spínaný prúd: max 50 mA, odporová záťaž
Pokles napätia: ≤ 1,5 V DC
Spínacia frekvencia: cca 2 kHz
Čas odozvy: 250 µs
zhoda
Produktová norma: EN 60947-5-2
Laserová bezpečnosť: EN 60825-1:2007
Schválenia a certifikáty
Uznanie UL: E87056, uznané cULus, zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Schválenie FDA: IEC 60825-1:2007 Vyhovuje 21 CFR 1040.10 a 1040.11 s výnimkou odchýlok podľa oznámenia o laseri č. 50 zo dňa 24. júna 2007
Podmienky prostredia
Teplota okolia: -10 ... 60 °C (14 ... 140F)
Skladovacia teplota: -20 ... 70 °C (-4 ... 158°F)
mechanické údaje
Šírka púzdra: 12 mm
Výška púzdra: 25,5 mm
Hĺbka púzdra: 4,1 mm
Ochranný druh IP67
Pripojenie: pevný kábel 2 m
materiál
Puzdro: PC (polykarbonát) a nehrdzavejúca oceľ
Svetelná emisia: PMMA
Kábel: PUR
Hmotnosť pribl. 20 g
Uťahovací moment pre upevňovacie skrutky: 0,25 Nm
Dĺžka kábla: 2 m
