Name: Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 reflexné svetelný snímač, 267075-100506, protitakt s inverziou, prepínač, 10 -
Brand: Pepperl+Fuchs
SKU: 2627813
Availability: BackOrder

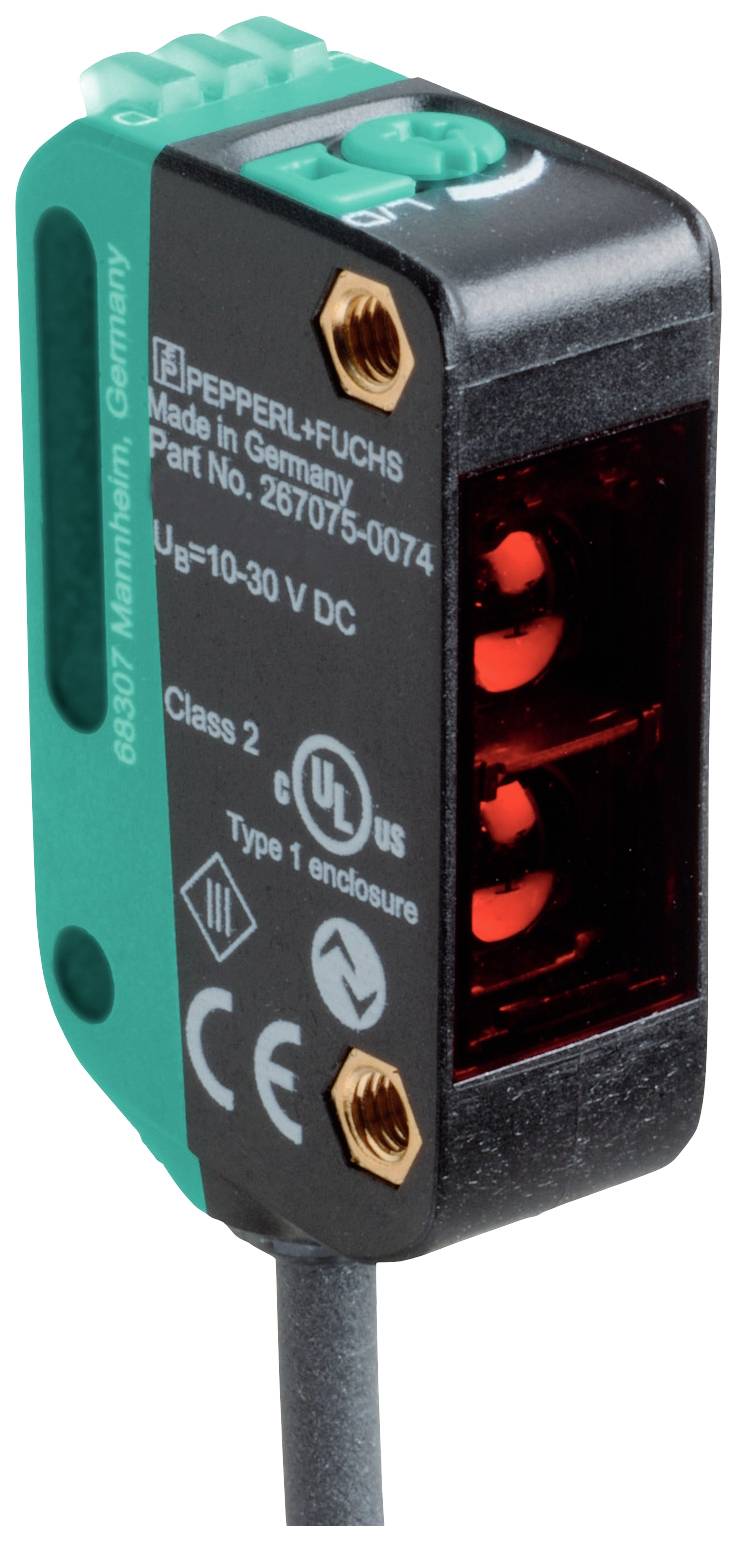

Snímač 'Pepperl+Fuchs', obdĺžnikový tvar, vyrobené v Nemecku, modelové číslo 267075-0074, napätie 10-30 V DC, certifikované UL.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

reflexné svetelný snímač

Funkcia

prepínač

Prevádzkové napätie max.

30 V/DC

Pripojenie

M12, 4-pólové

Datasheety: (PDF)

Doručenie: Po 14. 12.

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: reflexné svetelný snímač

Typ: OBT150-R100-2EP-IO-0,3M-V1

Vyhotovenie (senzory): protitakt s inverziou

Funkcia: prepínač

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 1 ms

Výstupy: NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač

Spínacia frekvencia: 500 Hz

Pripojenie: M12, 4-pólové

Dĺžka kábla: 0.3 m

Materiál puzdra: polykarbonát

Typ vysielača: červená LED dióda

: 150 mm

Min. teplota: -40 °C

Max. teplota: 60 °C

Šírka: 11 mm

V: 37.1 mm

Hĺbka: 21.5 mm

Rozmer.: (š x v x h) 11 x 37.1 x 21.5 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627813 Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 reflexné svetelný snímač, 267075-100506, protitakt s inverziou, prepínač, 10 -

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627813 Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 reflexné svetelný snímač, 267075-100506, protitakt s inverziou, prepínač, 10 -

Popis

Rozsah snímania: 5 ... 150 mm, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C/ Q = kolík 4), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - Pin4: NPN NO kontakt / spínanie svetla, PNP NC kontakt / tmavé spínanie, IO-Link /Q - Pin2: NPN kontakt NC / tmavé spínanie, PNP NO kontakt / spínanie svetla, pripojenie: pevné kábel 300 mm s konektorom M12 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Rozsah snímania: 5 ... 150 mm
Rozsah skenovania min.: 5 ... 25 mm
Rozsah skenovania max.: 5 ... 150 mm
Rozsah nastavenia: 25 ... 150 mm
Referenčný objekt: štandardná biela, 100 mm x 100 mm
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Identifikácia rizikovej skupiny LED: voľná skupina
Čiernobiely rozdiel (6 %/90 %):< 5 % pri 150 mm
Priemer svetelného bodu: cca 10 mm vo vzdialenosti 150 mm
Uhol otvorenia: cca 3°
Limit vonkajšieho svetla: EN 60947-5-2: 40 000 lux
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 600 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
Funkčný displej: LED žltá: | statický na - objekt detekovaný | statické vypnutie - objekt nebol rozpoznaný
Ovládanie: prepínanie svetlo/tma
Ovládanie: Nastavovač rozsahu snímania
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 25 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = Pin 4)
Verzia IO-Link: 1.1
Profil zariadenia: Smart Sensor
ID zariadenia: 0x11060E (1115662)
Prenosová rýchlosť: COM2 (38,4 kbps)
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
Podpora režimu SIO: áno
Typ kompatibilného hlavného portu: A
VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / prepínanie svetla, PNP normálne zatvorené / tmavé prepínanie, IO-Link | /Q - Pin2: NPN normálne zatvorené / tmavé prepínanie, PNP normálne otvorené / prepínanie svetla
Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 500 Hz
Čas odozvy: 1 ms
zhoda
Komunikačné rozhranie: IEC 61131-9
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Podmienky prostredia
Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 11 mm
Výška púzdra: 37,1 mm
Hĺbka púzdra: 21,5 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 17 g
Dĺžka kábla: 0,3 m
