Name: Pepperl+Fuchs OBT300-R200-2EP-IO-0,3M-V31 reflexné svetelný snímač, 295670-100198, prepínač, spínanie za tmy, spínanie z
Brand: Pepperl+Fuchs
SKU: 2629300
Availability: BackOrder

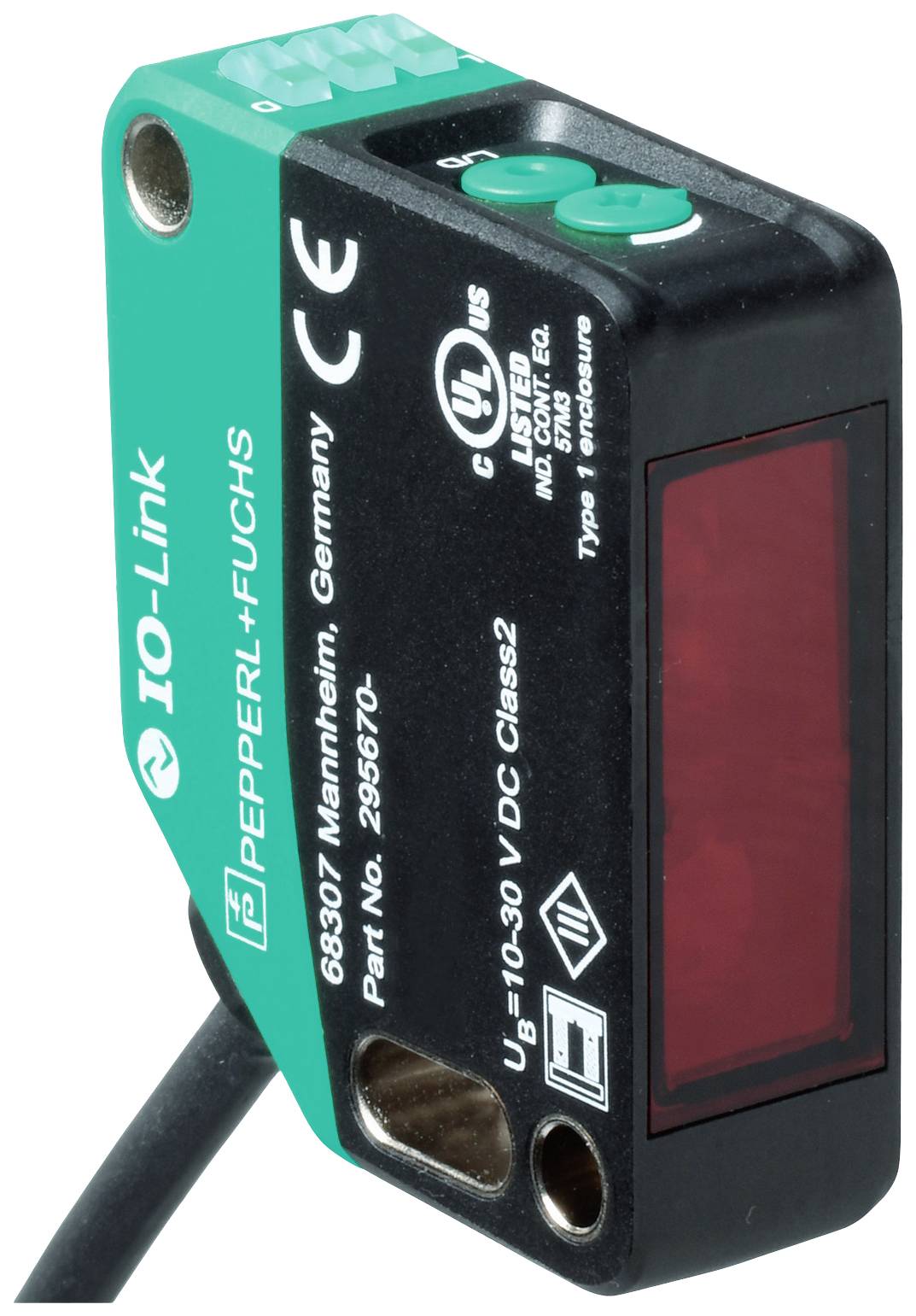

Obdĺžnikový IO-Link senzor od spoločnosti Pepperl+Fuchs s čierno-zeleným krytom a dvomi tlačidlami, vyrobený v Mannheime, Nemecko.

Ilustračný obrázok

Kategória výrobku

reflexné svetelný snímač

Funkcia

prepínač

spínanie za tmy

spínanie za svetla

Prevádzkové napätie max.

30 V/DC

Pripojenie

M8, 4-pólové

Typ

OBT300-R200-2EP-IO-0,3M-V31

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 21. 12.

Počet

Celkom (199,99 € / kus)

199,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: reflexné svetelný snímač

Typ: OBT300-R200-2EP-IO-0,3M-V31

Funkcia: prepínač
spínanie za tmy
spínanie za svetla

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 1 ms

Typ kontaktu: Antivalentná

Výstupy: NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač

Spínacia frekvencia: 500 Hz

Pripojenie: M8, 4-pólové

Dĺžka kábla: 0.3 m

Materiál puzdra: polykarbonát

Typ vysielača: červená LED dióda

: 300 mm

Min. teplota: -40 °C

Max. teplota: 60 °C

Šírka: 15 mm

V: 50.6 mm

Hĺbka: 41.7 mm

Rozmer.: (š x v x h) 15 x 50.6 x 41.7 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2629300 Pepperl+Fuchs OBT300-R200-2EP-IO-0,3M-V31 reflexné svetelný snímač, 295670-100198, prepínač, spínanie za tmy, spínanie z

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2629300 Pepperl+Fuchs OBT300-R200-2EP-IO-0,3M-V31 reflexné svetelný snímač, 295670-100198, prepínač, spínanie za tmy, spínanie z

Popis

Rozsah snímania: 30 ... 300 mm, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = pin 4), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - Pin4: NPN NO kontakt / spínanie svetla, PNP NC kontakt / tmavé spínanie, IO-Link /Q - Pin2: NPN kontakt NC / tmavé spínanie, PNP NO kontakt / spínanie svetla, pripojenie: pevné kábel 300 mm s konektorom M8 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Rozsah snímania: 30 ... 300 mm
Rozsah skenovania min.: 30 ... 80 mm
Rozsah skenovania max.: 30 ... 300 mm
Rozsah nastavenia: 80 ... 300 mm
Referenčný objekt: štandardná biela, 100 mm x 100 mm
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Identifikácia rizikovej skupiny LED: voľná skupina
Čiernobiely rozdiel (6 %/90 %):< 5 % pri 300 mm
Priemer svetelného bodu: cca 8 mm x 8 mm vo vzdialenosti 300 mm
Uhol otvorenia: cca 1,5°
Limit vonkajšieho svetla: EN 60947-5-2: 70000 lux
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 600 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | Bliká s krátkym prerušením (1 Hz) - režim IO-Link
Funkčný displej: LED žltá: | statický na - objekt detekovaný | statické vypnutie - objekt nebol rozpoznaný
Ovládanie: prepínanie svetlo/tma
Ovládanie: Nastavovač rozsahu snímania
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 26 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = Pin 4)
Verzia IO-Link: 1.1
Profil zariadenia: Identifikácia a diagnostika | Typ inteligentného snímača 2.4
ID zariadenia: 0x111602 (1119746)
Prenosová rýchlosť: COM2 (38,4 kbps)
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
Podpora "SIO Mode": áno
Typ kompatibilného hlavného portu: A
VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / prepínanie svetla, PNP normálne zatvorené / tmavé prepínanie, IO-Link | /Q - Pin2: NPN normálne zatvorené / tmavé prepínanie, PNP normálne otvorené / prepínanie svetla
Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 500 Hz
Čas odozvy: 1 ms
zhoda
Komunikačné rozhranie: IEC 61131-9
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -20... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 15 mm
Výška púzdra: 50,6 mm
Hĺbka púzdra: 41,7 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 43 g
Dĺžka kábla: 0,3 m
