Name: Pepperl+Fuchs OQT350-R201-2EP-IO-0,3M-V1-L reflexné svetelný snímač, 295670-100332, Teach-In, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2629239
Availability: BackOrder

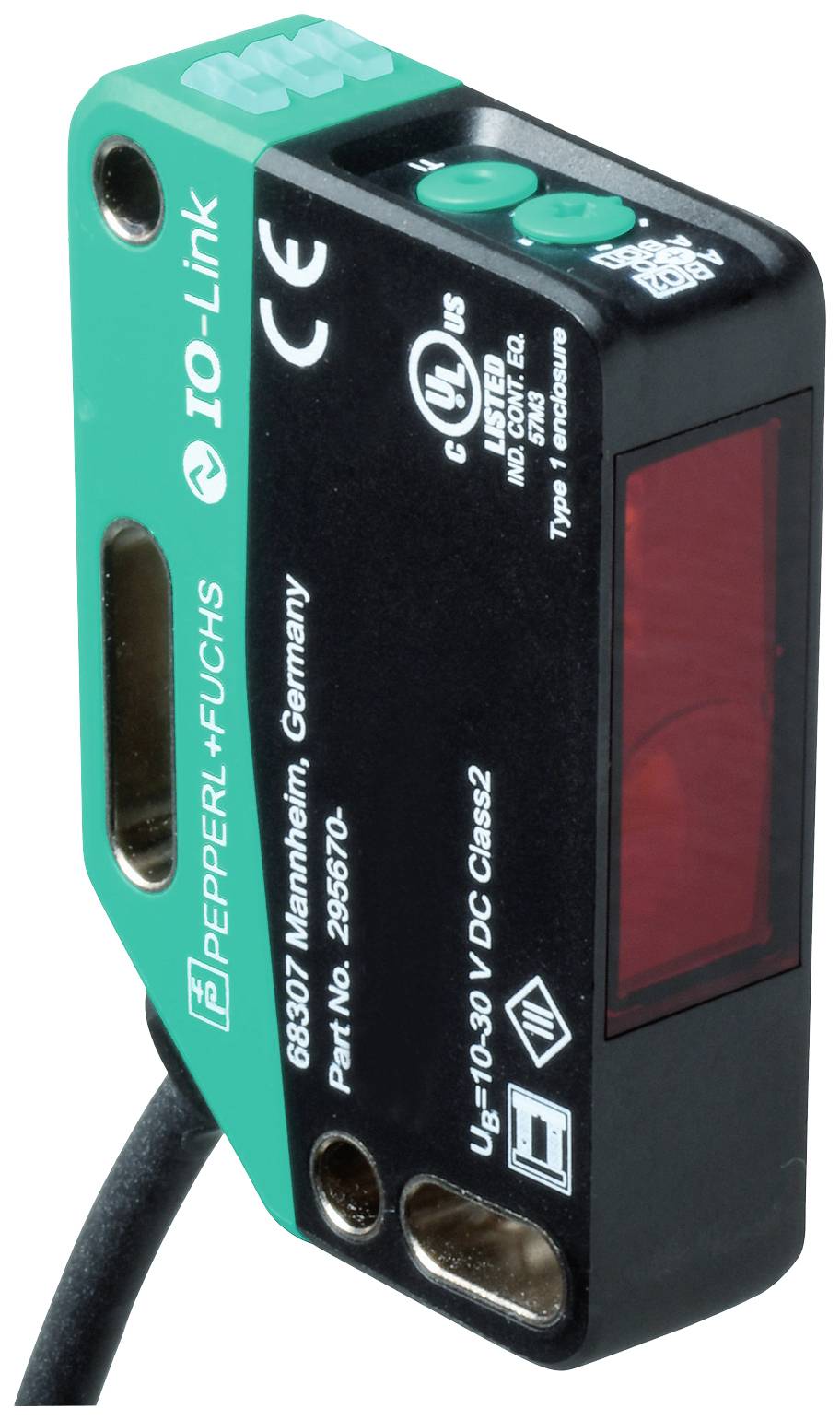

Obdĺžnikový zelený senzor od Pepperl+Fuchs s nápisom 'IO-Link'. Červená jednotka senzora a modré tlačidlá v hornej časti.

Ilustračný obrázok

Kategória výrobku

reflexné svetelný snímač

Funkcia

Teach-In

Prevádzkové napätie max.

30 V/DC

Pripojenie

M12, 4-pólové

Typ

OQT350-R201-2EP-IO-0,3M-V1-L

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 21. 12.

Počet

Celkom (295,00 € / kus)

295,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: reflexné svetelný snímač

Typ: OQT350-R201-2EP-IO-0,3M-V1-L

Funkcia: Teach-In

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 2.3 ms

Výstupy: NPN, zatvárač
PNP, otvárač

Spínacia frekvencia: 217 Hz

Pripojenie: M12, 4-pólové

Dĺžka kábla: 0.3 m

Materiál puzdra: PC

Typ vysielača: laserová dióda

Trieda lasera: 1

Vlnová dĺžka: 680 nm

: 350 mm

Vlastnosti: S podsvietením

Min. teplota: -40 °C

Max. teplota: 60 °C

Dĺžka: 0.3 m

Šírka: 15 mm

V: 61.7 mm

Hĺbka: 41.7 mm

Rozmer.: (d x š x v) 0.3 m x 15 mm x 61.7 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2629239 Pepperl+Fuchs OQT350-R201-2EP-IO-0,3M-V1-L reflexné svetelný snímač, 295670-100332, Teach-In, 10 - 30 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2629239 Pepperl+Fuchs OQT350-R201-2EP-IO-0,3M-V1-L reflexné svetelný snímač, 295670-100332, Teach-In, 10 - 30 V/DC, 1 ks

Popis

Rozsah snímania: 60 ... 350 mm, svetelný žiarič: laserová dióda, typ svetla: červená, striedavé svetlo, výstup signálu: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = Pin 4), typ obvodu: Stav pri dodaní je: C/Q - Pin4 : NPN normálne otvorené, PNP normálne zatvorené, IO-Link Q2 - Pin2: NPN normálne otvorené, PNP normálne zatvorené, pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Rozsah snímania: 60 ... 350 mm
Rozsah skenovania min.: 60 ... 100 mm
Rozsah skenovania max.: 40 ... 400 mm
Rozsah nastavenia: 100 ... 350 mm
Referenčný objekt: štandardná biela, 100 mm x 100 mm
Svetelný žiarič: laserová dióda
Typ svetla: červené, striedavé svetlo
Charakteristika lasera
Poznámka: LASEROVÉ SVETLO, NEPOZERAJTE SA DO LÚČA
Laserová trieda: 1
Vlnová dĺžka: 680nm
Divergencia lúča:> 5 mrad, d63< 2,8 mm v rozsahu 350 mm ... 800 mm
Trvanie impulzu: 5,5 µs
Opakovacia frekvencia: cca 2,4 kHz
maximálna energia impulzu:< 40 nJ
Čiernobiely rozdiel (6 %/90 %):< 2 % | |
Priemer svetelného bodu: cca 3 mm vo vzdialenosti 350 mm
Uhol otvorenia: približne 0,3°
Limit vonkajšieho svetla: EN 60947-5-2: 45000 lux
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 560 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
Zobrazenie funkcie: LED žltá: staticky svieti - spínací výstup aktívny staticky vypnutý - spínací výstup neaktívny
Ovládanie: tlačidlo Teach-in
Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 16 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = Pin 4)
Verzia IO-Link: 1.1
Profil zariadenia: Identifikácia a diagnostika | Inteligentný senzor typu 0
ID zariadenia: 0x111812 (1120274)
Prenosová rýchlosť: COM2 (38,4 kbps)
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
Podpora "SIO Mode": áno
Typ kompatibilného hlavného portu: A
VÝCHOD
Typ okruhu: Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené, PNP normálne zatvorené, IO-Link | Q2 - Pin2: NPN normálne otvorené, PNP normálne zatvorené
Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 217 Hz
Doba odozvy: 2,3 ms
zhoda
Komunikačné rozhranie: IEC 61131-9
Produktová norma: EN 60947-5-2
Laserová bezpečnosť: EN 60825-1:2014
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Schválenie FDA: IEC 60825-1: 2014 Vyhovuje 21 CFR 1040.10 a 1040.11 s výnimkou odchýlok podľa Laser Notice No. 50 zo dňa 24. júna 2007
Podmienky prostredia
Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -20... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 15 mm
Výška púzdra: 61,7 mm
Hĺbka púzdra: 41,7 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 55 g
Dĺžka kábla: 0,3 m
