Name: Pepperl+Fuchs senzor CBN2-F46-E2 051970 nezarovnaná PNP (Ø) 3.5 mm
Brand: Pepperl+Fuchs
SKU: 2628341
Availability: BackOrder

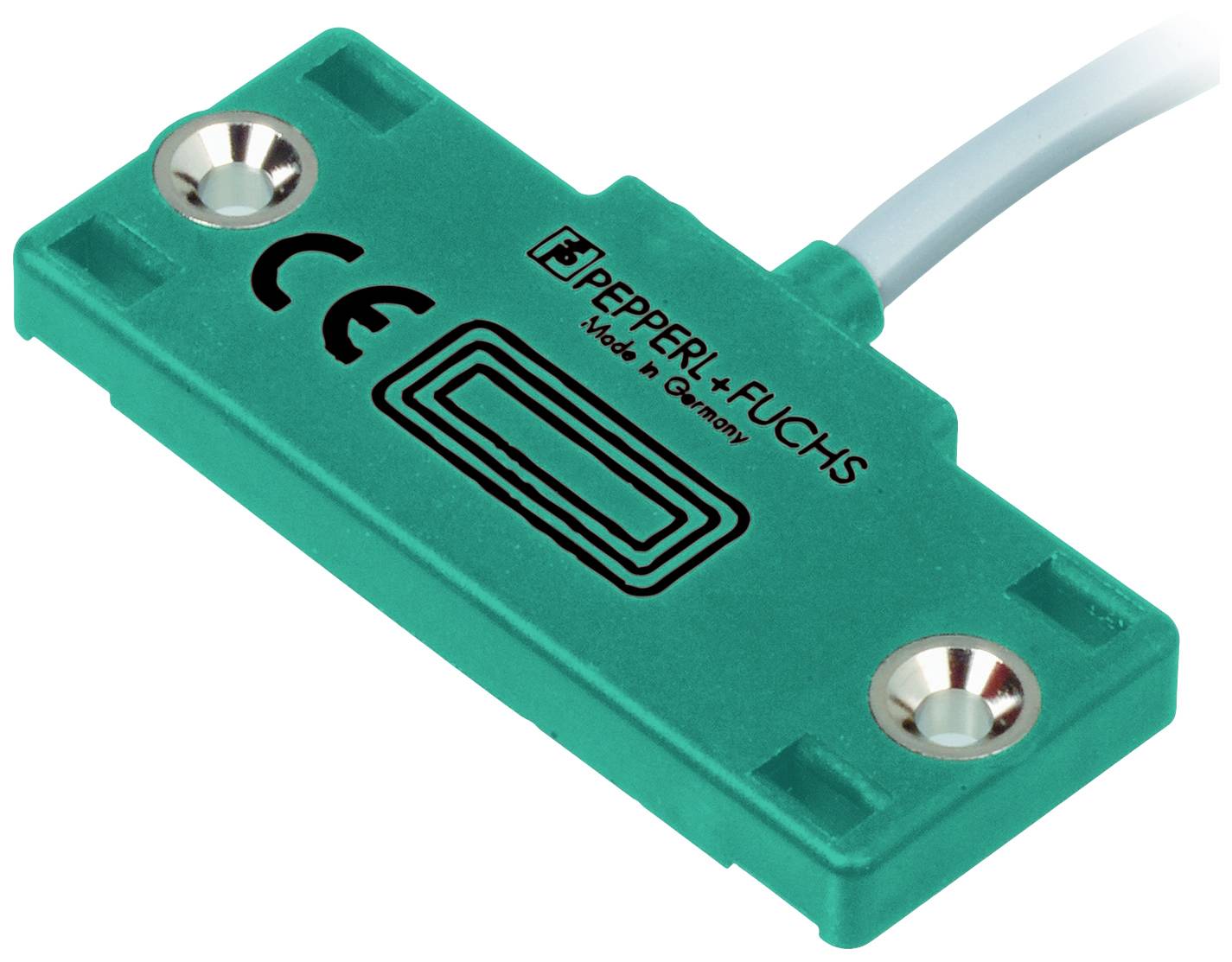

Obdĺžnikový zelený senzor od P+F s CE označením a dvoma montážnymi otvormi, káblové pripojenie na hornej strane.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

2 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 10. 11.

Počet

Celkom (119,99 € / kus)

119,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: CBN2-F46-E2

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 2 mm

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Kapacitné

Spôsob konštrukcie: nezarovnaná

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

(Ø): 3.5 mm

Rozmer.: (Ø) 3.5 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628341 Pepperl+Fuchs senzor CBN2-F46-E2 051970 nezarovnaná PNP (Ø) 3.5 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628341 Pepperl+Fuchs senzor CBN2-F46-E2 051970 nezarovnaná PNP (Ø) 3.5 mm

Popis

Spínacia vzdialenosť: 2 mm, inštalácia: nezapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: PNP
Vzdialenosť snímania: 2 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 1,4 mm
Typ výstupu: 3-vodičový
vlastnosti
podmienky inštalácie
Š: 0 mm
C: 5 mm
F: 20 mm / 50 mm
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 10 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2V
Pokles napätia na I L
Pokles napätia I L = 10 mA, spínací prvok zapnutý: 0,8 ... 2,2V typ 1,4V
Prevádzkový prúd: 0 ... 100 mA
najnižší prevádzkový prúd: 0 mA
Zostatkový prúd: 0 ... 0,5 mA typ 0,01 mA
Zostatkový prúd T u =40 °C vypínací prvok: ≤ 100 µA
Prúd naprázdno: ≤15mA
Oneskorenie pripravenosti: ≤ 50 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1200 hod
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PVC kábel, 2 m
Prierez drôtu: 0,14 mm 2
Materiál puzdra: PBT
Tvár: PBT
Ochranný druh IP67
kábel
Priemer kábla: 3,5 mm ± 0,2 mm
polomer ohybu:> 10 x priemer kábla
