Name: Pepperl+Fuchs senzor IA6-12GM50-IU-Y70109008 70109008 M12 zdanlivo zarovnaný analógový
Brand: Pepperl+Fuchs
SKU: 2628122
Availability: BackOrder

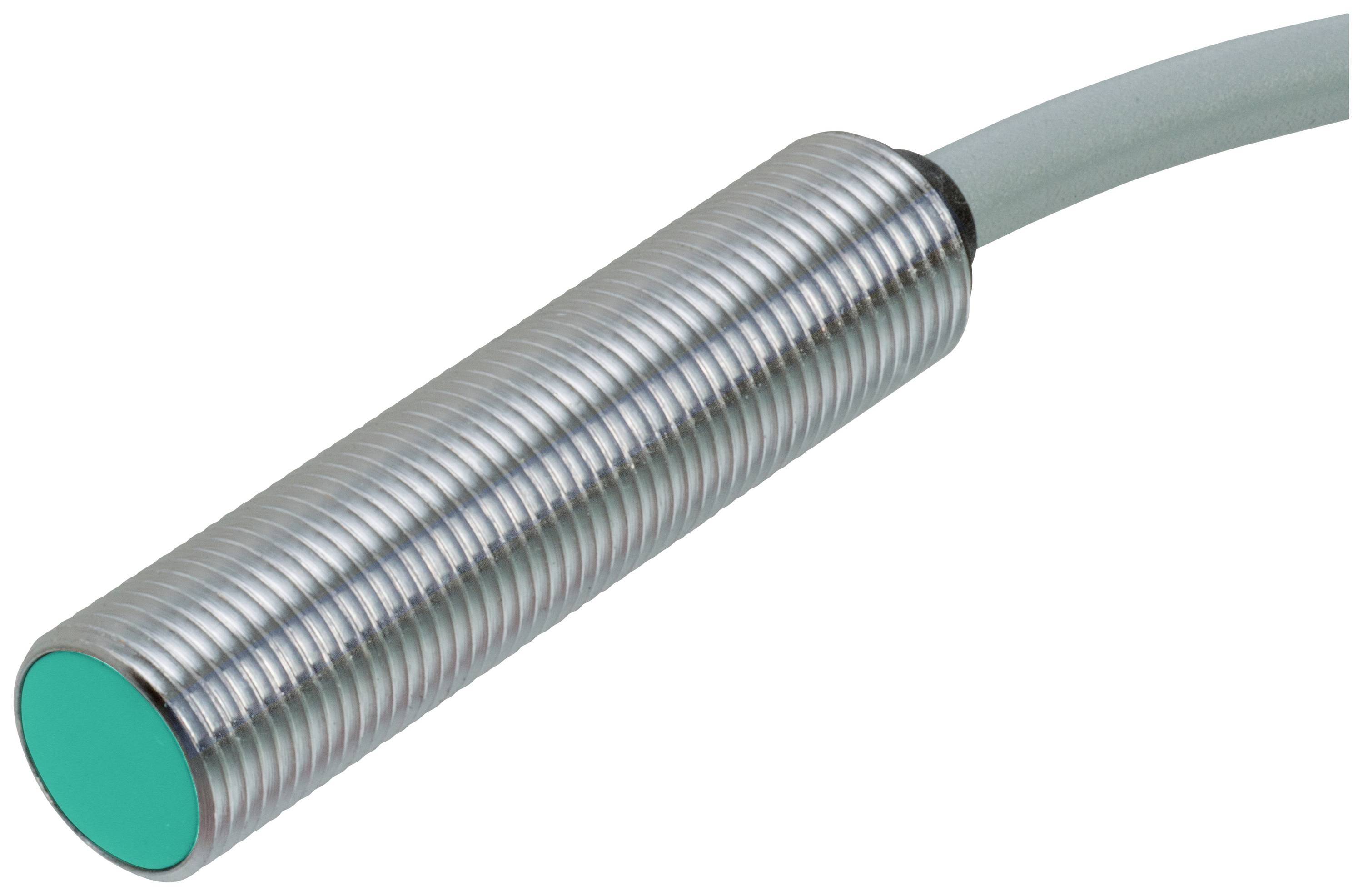

Cylindrický, vrúbkovaný kovový valec so zeleným plochým koncovým prvkom a káblom, pravdepodobne snímač.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

analógové

Spínacia vzdialenosť (max.)

6 mm

Výstupy

analógový

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (359,00 € / kus)

359,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: IA6-12GM50-IU-Y70109008

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: analógové

Spínacia vzdialenosť (max.): 6 mm

Výstupy: analógový

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: pochrómovaný

Spôsob konštrukcie: zdanlivo zarovnaný

Konštrukčná veľkosť: M12

Pripojenie: kábel

Dĺžka kábla: 2 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Menovité napätie: 12 V
24 V

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1000 Hz

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2628122 Pepperl+Fuchs senzor IA6-12GM50-IU-Y70109008 70109008 M12 zdanlivo zarovnaný analógový

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628122 Pepperl+Fuchs senzor IA6-12GM50-IU-Y70109008 70109008 M12 zdanlivo zarovnaný analógový

Popis

Inštalácia: takmer zapustená, typ výstupu: analógový prúdový výstup alebo analógový napäťový výstup, prevádzkové napätie: 15 ... 30 V, zvlnenie 20% UB

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Typ výstupu: analógový prúdový výstup alebo analógový napäťový výstup
Inštalácia: takmer v jednej rovine
Polarita výstupu: DC
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 18 mm x 18 mm x 1 mm
redukčný faktor r Al : 0,33
redukčný faktor r Cu : 0,28
redukčný faktor r V2A (1,4301) : 0,8
redukčný faktor r pani : 0,43
Rozsah merania: 0 ... 6 MM
Typ výstupu: 4-vodičový
vlastnosti
podmienky inštalácie
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Prevádzkové napätie: 10 ... 30 V, zvlnenie 20% U B
Medzná frekvencia (3dB): 1000 Hz
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: áno
Opakovateľnosť: ±0,32 mm
Rozlíšenie: 0... 1 um
Prúd naprázdno: ≤10 mA
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 551 a
Diagnostické pokrytie (DC): 0 %
analógový výstup
Typ výstupu: 0 ... 5V/1... 5 mA
Odpor záťaže: Prúdový výstup A2: 1 kΩ (U B =10V) / 5kΩ (U B = 30 V)
Záťažový prúd: Napäťový výstup A1: ≤ 10 mA
Doba zotavenia: 20 ms
Nulový bod tolerancie nastavenia: ≤ ± 10 % konečnej hodnoty
Posun teploty: ± 5 % (0 ... 70 °C) | ±10 % (-25... 0 °C)
Zvlnenie: 20 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Schválenia a certifikáty
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: Kábel PUR 2 m
Materiál puzdra: mosadz, pochrómované
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 27 g

Popis

Prevedenie

Všeobecné dáta
Typ výstupu: analógový prúdový výstup alebo analógový napäťový výstup
Inštalácia: takmer v jednej rovine
Polarita výstupu: DC
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 18 mm x 18 mm x 1 mm
redukčný faktor r Al : 0,33
redukčný faktor r Cu : 0,28
redukčný faktor r V2A (1,4301) : 0,8
redukčný faktor r pani : 0,43
Rozsah merania: 0 ... 6 MM
Typ výstupu: 4-vodičový
vlastnosti
podmienky inštalácie
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Prevádzkové napätie: 10 ... 30 V, zvlnenie 20% U B
Medzná frekvencia (3dB): 1000 Hz
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: áno
Opakovateľnosť: ±0,32 mm
Rozlíšenie: 0... 1 um
Prúd naprázdno: ≤10 mA
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 551 a
Diagnostické pokrytie (DC): 0 %
analógový výstup
Typ výstupu: 0 ... 5V/1... 5 mA
Odpor záťaže: Prúdový výstup A2: 1 kΩ (U B =10V) / 5kΩ (U B = 30 V)
Záťažový prúd: Napäťový výstup A1: ≤ 10 mA
Doba zotavenia: 20 ms
Nulový bod tolerancie nastavenia: ≤ ± 10 % konečnej hodnoty
Posun teploty: ± 5 % (0 ... 70 °C) | ±10 % (-25... 0 °C)
Zvlnenie: 20 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Schválenia a certifikáty
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: Kábel PUR 2 m
Materiál puzdra: mosadz, pochrómované
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 27 g
