Name: Pepperl+Fuchs senzor NBB0,8-4M25-E2-0,3M-V3 224134 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628225
Availability: BackOrder

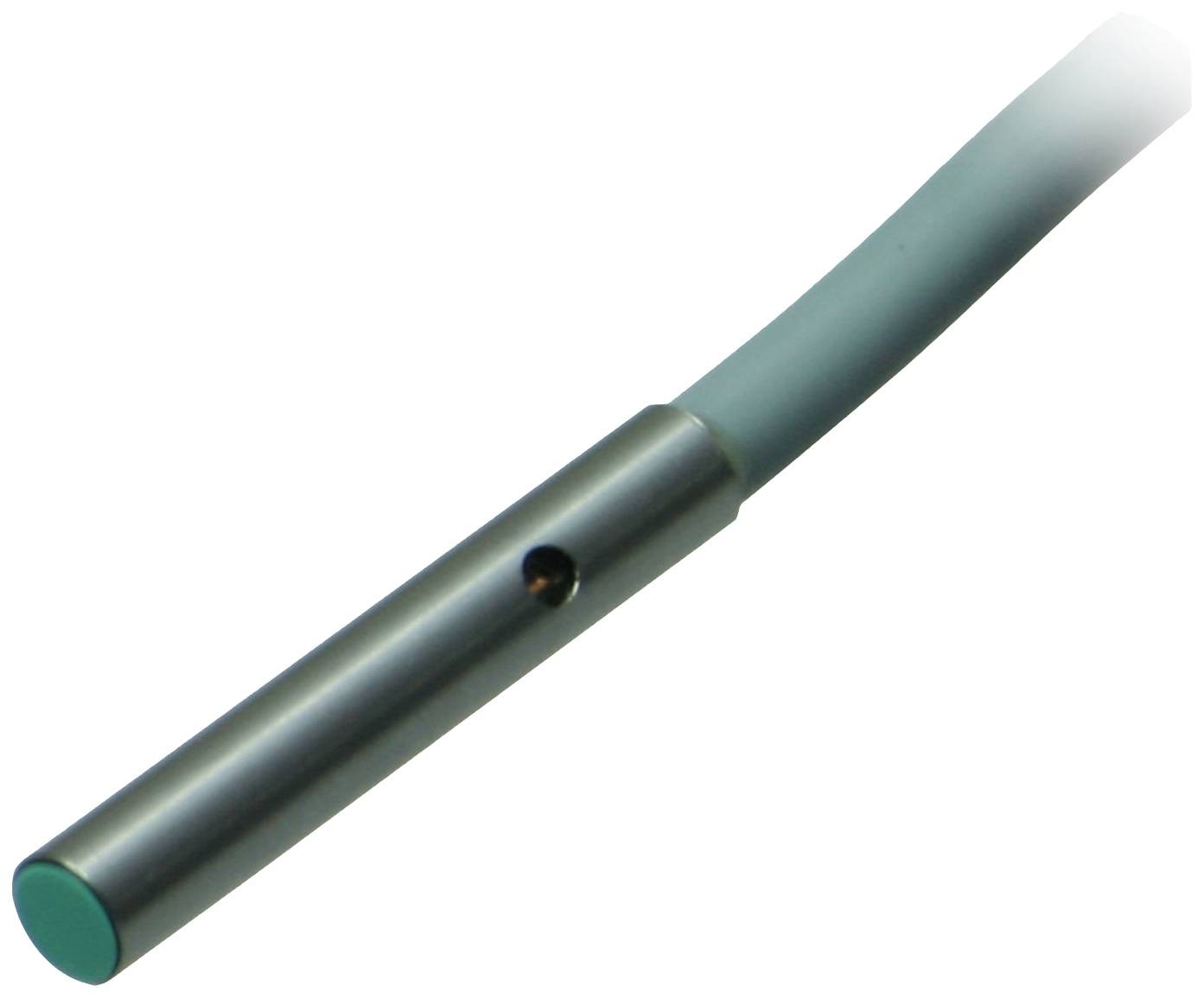

Valcový kovový senzor so zelenou hlavicou a sivým káblom, pravdepodobne indukčný snímač na detekciu objektov v strojoch.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

0.8 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 15. 12.

Počet

Celkom (114,99 € / kus)

114,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB0,8-4M25-E2-0,3M-V3

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 0.8 mm

Výstupy: PNP

Materiál puzdra: Ušlechtilá ocel V2A

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 300 mm

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 3000 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628225 Pepperl+Fuchs senzor NBB0,8-4M25-E2-0,3M-V3 224134 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628225 Pepperl+Fuchs senzor NBB0,8-4M25-E2-0,3M-V3 224134 zarovnaná PNP

Popis

Spínacia vzdialenosť: 0,8 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: PNP
Snímacia vzdialenosť: 0,8 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 0,648 mm
redukčný faktor r Al : 0,45
redukčný faktor r Cu : 0,4
redukčný faktor r V2A (1,4301) : 0,77
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V
Frekvencia spínania: 0 ... 3000 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 3V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,1 mA typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤10 mA
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1400 hod
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: káblový konektor M8 x 1, 3-pin s PVC káblom 300 mm
Prierez drôtu: 0,14 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Tvár: PC
Ochranný druh IP67
kábel
Priemer kábla: 3mm - 0,2mm
polomer ohybu:> 12 x priemer kábla
