Name: Pepperl+Fuchs senzor NBB1-3M22-E0 206382 M22 zarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627956
Availability: BackOrder

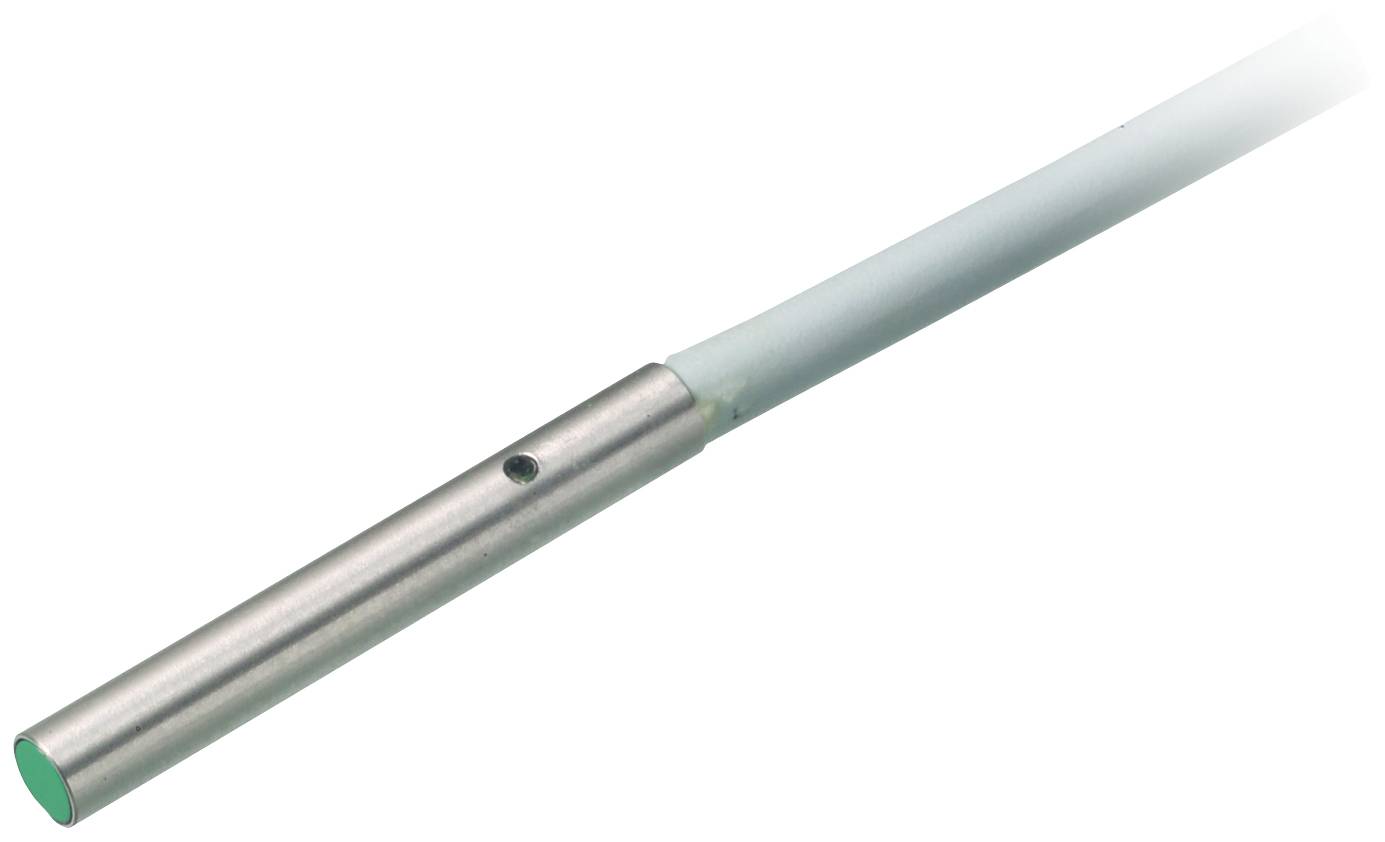

Kovový plech s zeleným konektorom a izolovaným káblom pre elektrickú alebo senzorickú aplikáciu.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

1 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 12. 1. 2027

Počet

Celkom (144,99 € / kus)

144,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB1-3M22-E0

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 1 mm

Výstupy: NPN

Materiál puzdra: Ušlechtilá ocel V2A

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M22

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 700 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627956 Pepperl+Fuchs senzor NBB1-3M22-E0 206382 M22 zarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627956 Pepperl+Fuchs senzor NBB1-3M22-E0 206382 M22 zarovnaná NPN

Popis

Spínacia vzdialenosť: 1 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: NPN, prevádzkové napätie: 10 ... 30 V, prevádzkový prúd: 0 ... 100 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 1 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 0,81 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,29
redukčný faktor r V2A (1,4301) : 0,76
redukčný faktor r pani : 0,46
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V
Frekvencia spínania: 0 ... 700 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 3V
Prevádzkový prúd: 0 ... 100 mA
Zostatkový prúd: 0 ... 0,1 mA typ pri 25 °C
Prúd naprázdno: ≤ 10 mA
Zobrazenie stavu spínania: LED, žltá
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: PVC kábel, 2 m
Prierez drôtu: 0,055 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Tvár: PC
Ochranný druh IP67
