Name: Pepperl+Fuchs senzor NBB1,5-F79-E1-0,1M-V3 224031 zarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2628223
Availability: BackOrder

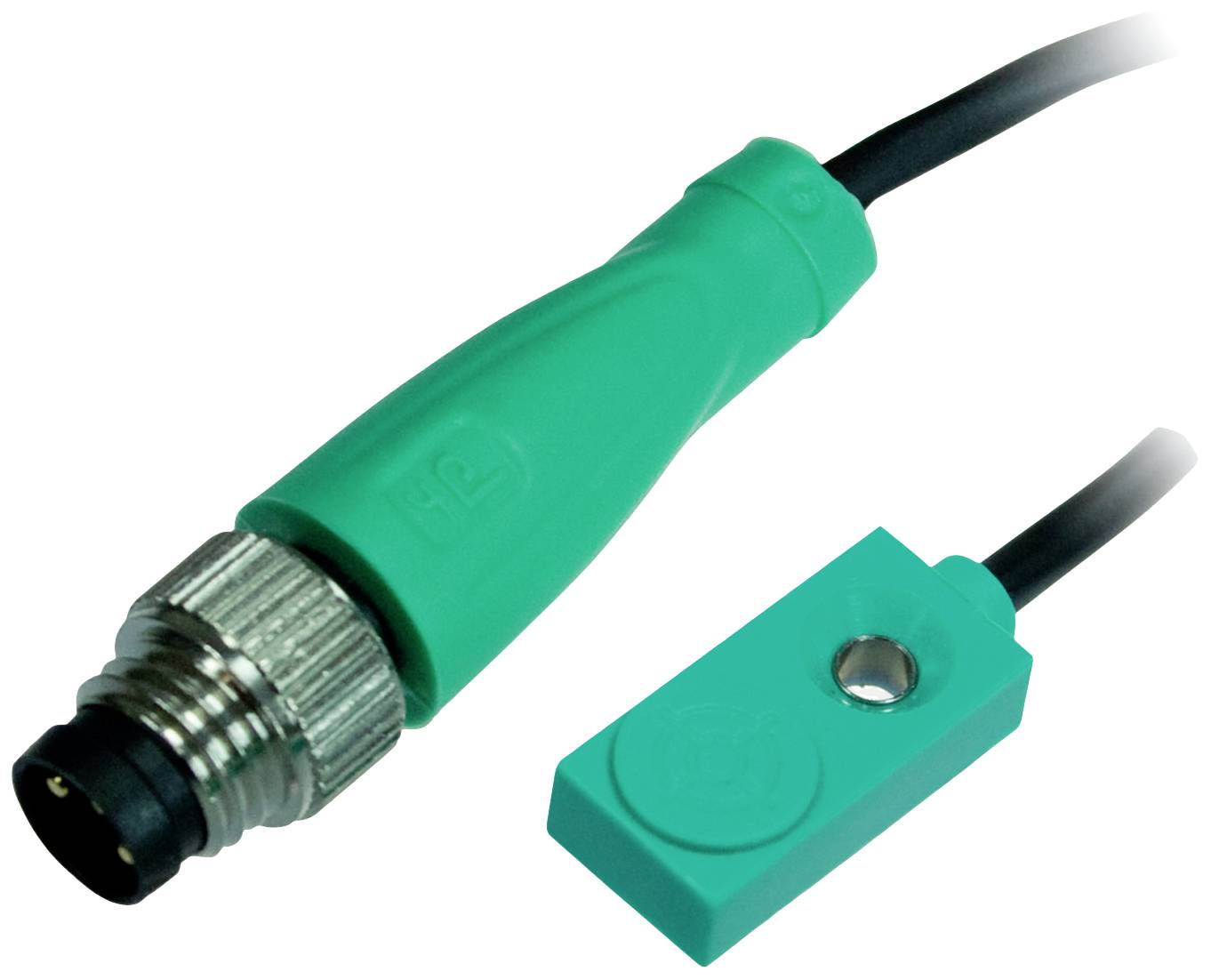

Zelený konektor s káblom vedľa obdĺžnikového, zeleno opláštěného snímača s montážnym otvorom, na bielom pozadí.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

1.5 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (69,99 € / kus)

69,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB1,5-F79-E1-0,1M-V3

Min. prevádzkové napätie: 5 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 5 - 30 V/DC

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 1.5 mm

Výstupy: NPN

Materiál puzdra: PA

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 100 mm

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1200 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628223 Pepperl+Fuchs senzor NBB1,5-F79-E1-0,1M-V3 224031 zarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628223 Pepperl+Fuchs senzor NBB1,5-F79-E1-0,1M-V3 224031 zarovnaná NPN

Popis

Spínacia vzdialenosť: 1,5 mm, inštalácia: zapustená, funkcia spínania: normálne uzavreté (NC), typ výstupu: NPN, prevádzkové napätie: 5 ... 30 V DC, prevádzkový prúd: 0 ... 100 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: otvárač (NC)
Typ výstupu: NPN
Snímacia vzdialenosť: 1,5 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 1,215 mm
redukčný faktor r Al : 0,3
redukčný faktor r Cu : 0,2
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 30 V DC
Frekvencia spínania: 0 ... 1200 Hz
Hysterézia: zvyčajne 5%
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 1,5V
Prevádzkový prúd: 0 ... 100 mA
Zvyškový prúd: ≤ 10µA
Prúd naprázdno: ≤15mA
Oneskorenie pripravenosti: ≤ 20 ms
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 3910 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: káblový konektor M8 x 1, 3-pin s PVC káblom 100 mm
Prierez drôtu: 0,09 mm 2
Materiál puzdra: PA
Tvár: PA
Ochranný druh IP67
