Name: Pepperl+Fuchs senzor NBB2-12GM50-E0-C-V1 906037 M12 zarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2628413
Availability: BackOrder

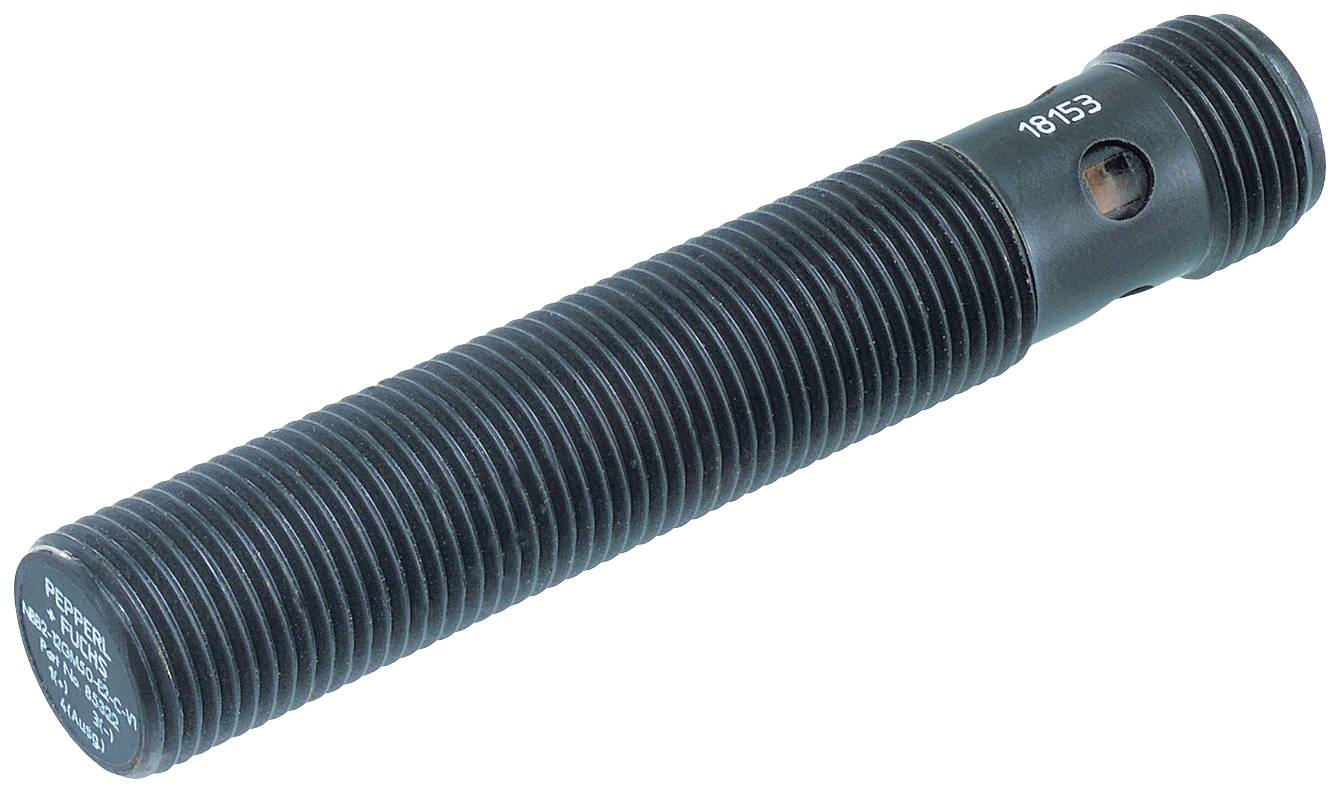

Dlhá, valcovitá kovová súčiastka so závitom a malým otvorom, pravdepodobne mechanická súčasť alebo nástroj.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

2 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (85,99 € / kus)

85,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB2-12GM50-E0-C-V1

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 2 mm

Výstupy: NPN

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: potiahnutý teflónom

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M12

Pripojenie: zástrčka M12, 4-pólová

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628413 Pepperl+Fuchs senzor NBB2-12GM50-E0-C-V1 906037 M12 zarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628413 Pepperl+Fuchs senzor NBB2-12GM50-E0-C-V1 906037 M12 zarovnaná NPN

Popis

Spínacia vzdialenosť: 2 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: NPN, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 2 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 1,62 mm
redukčný faktor r Al : 0,3
redukčný faktor r Cu : 0,2
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 1500 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 3V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤15mA
Jednosmerné magnetické pole: 200 mT
Striedavé magnetické pole: 200 mT
Zobrazenie stavu spínania: viacotvorová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 2060 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
Materiál puzdra: mosadz, potiahnutý PTFE
Tvár: PPS
Ochranný druh IP67
