Name: Pepperl+Fuchs senzor NBB2-12GS40-Z4L 323676-0002 zarovnaná dvoudrát
Brand: Pepperl+Fuchs
SKU: 2628090
Availability: BackOrder

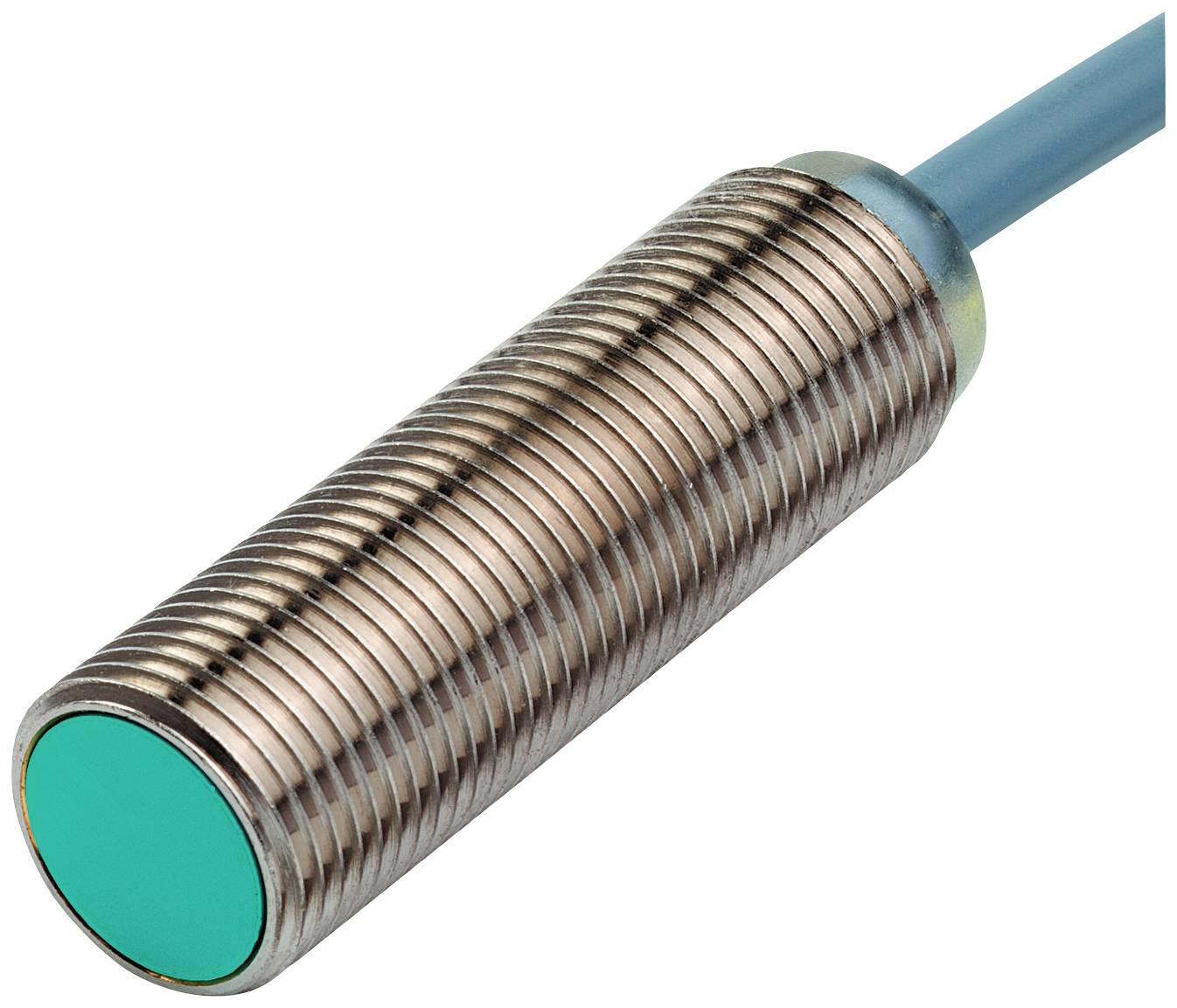

Valcový priblížený senzor s vrúbkovaným kovovým povrchom a zeleným zakončením, pripojený k modrému káblu.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

2 mm

Výstupy

dvoudrát

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (75,99 € / kus)

75,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB2-12GS40-Z4L

Min. prevádzkové napätie: 4 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 4 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 2 mm

Výstupy: dvoudrát

Materiál puzdra: Ušlechtilá ocel V2A

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 700 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628090 Pepperl+Fuchs senzor NBB2-12GS40-Z4L 323676-0002 zarovnaná dvoudrát

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628090 Pepperl+Fuchs senzor NBB2-12GS40-Z4L 323676-0002 zarovnaná dvoudrát

Popis

Spínacia vzdialenosť: 2 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: dvojvodičový s minimálnym zvyškovým prúdom, prevádzkové napätie: 4 ... 30 V, prevádzkový prúd: 2 ... 30 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: Dvojvodičový s minimálnym zvodovým prúdom
Vzdialenosť snímania: 2 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 1,62 mm
Skutočná spínacia vzdialenosť: 1,8 ... Typ 2,2 mm.
redukčný faktor r Al : 0,3
redukčný faktor r Cu : 0,17
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 2-vodičový
vlastnosti
Prevádzkové napätie: 4 ... 30 V
Frekvencia spínania: 0 ... 700 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 4V
Prevádzkový prúd: 2 ... 30 mA
najnižší prevádzkový prúd: 2 mA
Zvyškový prúd: ≤ 200 µA
Zobrazenie stavu spínania: celoobvodová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1558 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,14 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 40 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami

Popis

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: Dvojvodičový s minimálnym zvodovým prúdom
Vzdialenosť snímania: 2 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 1,62 mm
Skutočná spínacia vzdialenosť: 1,8 ... Typ 2,2 mm.
redukčný faktor r Al : 0,3
redukčný faktor r Cu : 0,17
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 2-vodičový
vlastnosti
Prevádzkové napätie: 4 ... 30 V
Frekvencia spínania: 0 ... 700 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 4V
Prevádzkový prúd: 2 ... 30 mA
najnižší prevádzkový prúd: 2 mA
Zvyškový prúd: ≤ 200 µA
Zobrazenie stavu spínania: celoobvodová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1558 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,14 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 40 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
