Name: Pepperl+Fuchs senzor NBB2-8GM30-E3-10M 304615-0048 M30 zarovnaná PNP (Ø) 3.5 mm
Brand: Pepperl+Fuchs
SKU: 2628297
Availability: BackOrder

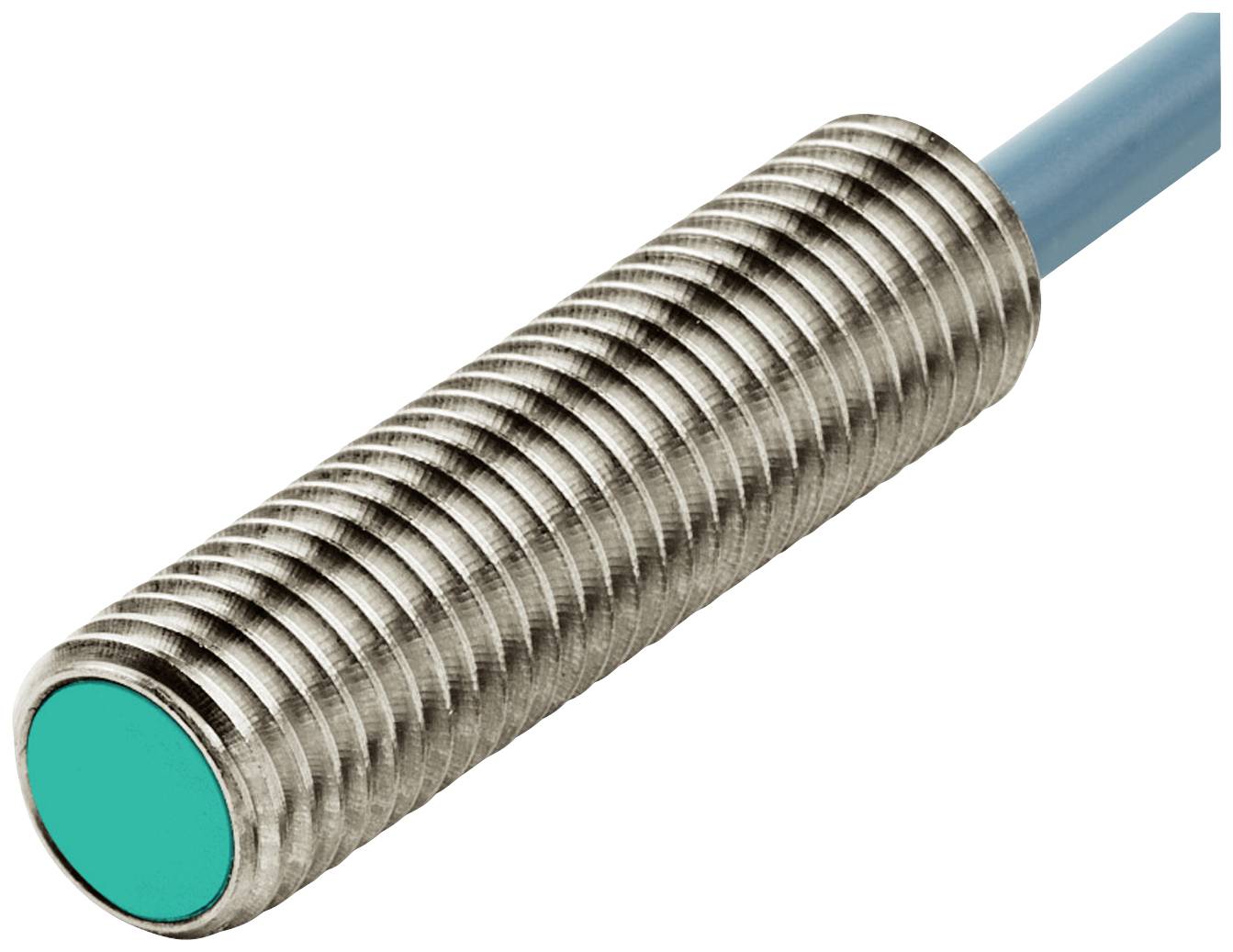

Kovový valcový senzor s vrúbkovaným povrchom a modrým káblom, používaný na detekciu objektov.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

2 mm

Výstupy

PNP

Datasheety: (PDF)

Doručenie: Po 14. 12.

Počet

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB2-8GM30-E3-10M

Min. prevádzkové napätie: 5 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 5 - 30 V

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 2 mm

Výstupy: PNP

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: poniklované

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M30

Pripojenie: kábel

Dĺžka kábla: 10 m

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP67

(Ø): 3.5 mm

Rozmer.: (Ø) 3.5 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 6000 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628297 Pepperl+Fuchs senzor NBB2-8GM30-E3-10M 304615-0048 M30 zarovnaná PNP (Ø) 3.5 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628297 Pepperl+Fuchs senzor NBB2-8GM30-E3-10M 304615-0048 M30 zarovnaná PNP (Ø) 3.5 mm

Popis

Spínacia vzdialenosť: 2 mm, inštalácia: zapustená, funkcia spínania: normálne uzavreté (NC), typ výstupu: PNP, prevádzkové napätie: 5 ... 30 V, prevádzkový prúd: 0 ... 100 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: otvárač (NC)
Typ výstupu: PNP
Vzdialenosť snímania: 2 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 1,62 mm
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 8 mm x 8 mm x 1 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,3
redukčný faktor r V2A (1,4301) : 0,75
redukčný faktor r pani : 0,45
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 30 V
Frekvencia spínania: 0 ... 6000 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 1,5V
Prevádzkový prúd: 0 ... 100 mA
Zostatkový prúd: 0 ... 0,2 mA
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 100 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 960 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PVC kábel, 10 m
Prierez drôtu: 0,14 mm 2
Materiál puzdra: mosadz, poniklovaná
Tvár: LCP
Ochranný druh IP67
kábel
Priemer kábla: 3,5 mm ± 0,1 mm
polomer ohybu:> 10 x priemer kábla
Všeobecné informácie
Rozsah dodávky: Vrátane 2 šesťhranných matíc
