Name: Pepperl+Fuchs senzor NBB20-U4-A2-V1 203056 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628278
Availability: BackOrder

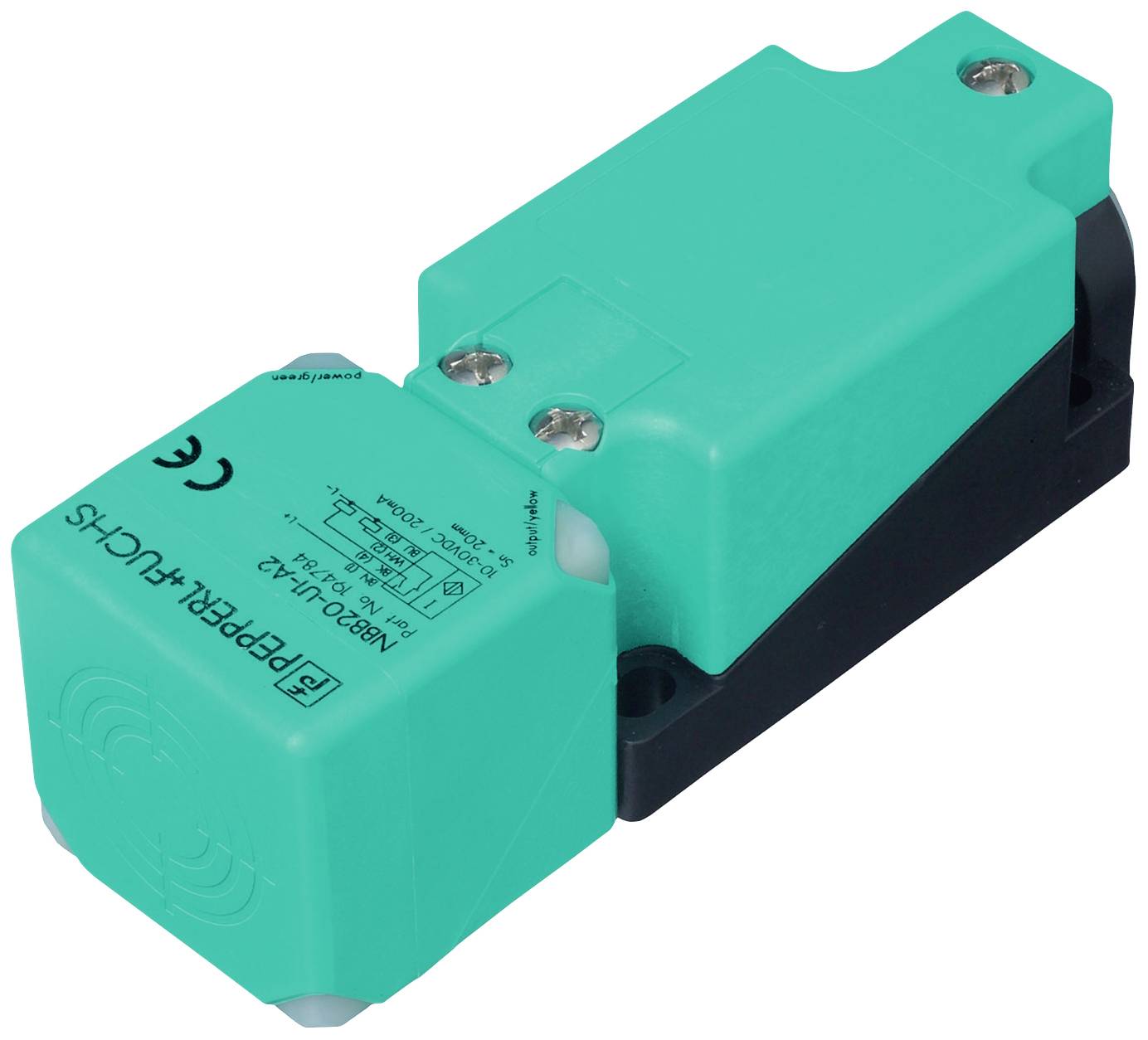

Obdĺžnikový snímač priblíženia v tyrkysovej farbe s označením CE a nápismi. Snímač má dve montážne diery.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

Antivalentná

Spínacia vzdialenosť (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 23. 11.

Počet

Celkom (149,99 € / kus)

149,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB20-U4-A2-V1

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: Antivalentná

Spínacia vzdialenosť (max.): 20 mm

Výstupy: PNP

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: zástrčka M12, 4-pólová

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 440 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628278 Pepperl+Fuchs senzor NBB20-U4-A2-V1 203056 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628278 Pepperl+Fuchs senzor NBB20-U4-A2-V1 203056 zarovnaná PNP

Popis

Spínacia vzdialenosť: 20 mm, montáž: zapustená, funkcia spínania: antivalentný, typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: doplnková
Typ výstupu: PNP
Vzdialenosť snímania: 20 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 16,2 mm
redukčný faktor r Al : 0,33
redukčný faktor r Cu : 0,31
redukčný faktor r V2A (1,4301) : 0,74
redukčný faktor r pani : 0,41
Typ výstupu: 4-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 440 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0.5 A
Prúd naprázdno: ≤20 mA
Oneskorenie pripravenosti: 80 ms
Displej prevádzkového napätia: LED, zelená
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1289 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 85 °C (-13 ... 185F)
mechanické údaje
Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
Materiál puzdra: PA/kov s epoxidovým práškovým nástrekom
Tvár: PA
Malé písmená: kov
Stupeň krytia: IP68 / IP69K
Hmotnosť: 225 g
Poznámka: Uťahovací moment: 1,8 Nm (puzdro) |
