Name: Pepperl+Fuchs senzor NBB30-U1K-E2 316607-0001 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628251
Availability: BackOrder

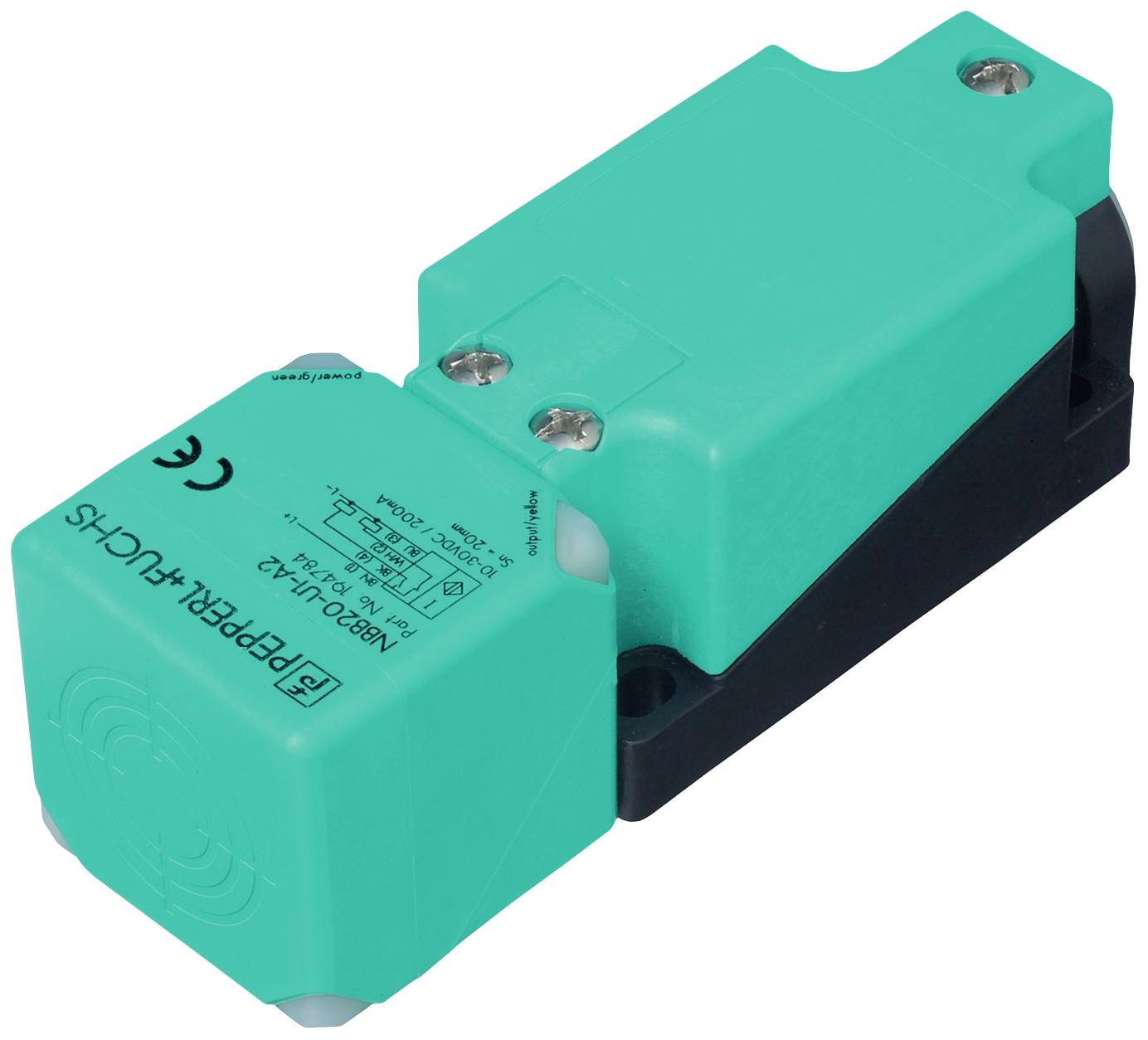

Obdĺžnikový, tyrkysový senzor so skrutkovým upevnením. Označený logom výrobcu a CE značkou.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

30 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (139,99 € / kus)

139,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB30-U1K-E2

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 30 mm

Výstupy: PNP

Materiál puzdra: PA

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: skrutkové svorky

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68
IP69

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 60 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628251 Pepperl+Fuchs senzor NBB30-U1K-E2 316607-0001 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628251 Pepperl+Fuchs senzor NBB30-U1K-E2 316607-0001 zarovnaná PNP

Popis

Spínacia vzdialenosť: 30 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: PNP
Vzdialenosť snímania: 30 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 24,3 mm
Skutočná spínacia vzdialenosť: 27 ... Typ 33 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,37
redukčný faktor r V2A (1,4301) : 0,76
redukčný faktor r pani : 0,46
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 60 Hz
Hysterézia: zvyčajne 2%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0.5 A
Prúd naprázdno: ≤ 20 mA
Oneskorenie pripravenosti: 80 ms
Displej prevádzkového napätia: LED, zelená
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 899 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: skrutkové svorky
Informácie o pripojení: Na jednom pripájacom bode môžu byť namontované maximálne 2 vodiče s rovnakým prierezom žíl! | Uťahovací moment 1,2 Nm + 10%
Prierez drôtu: do 2,5 mm 2
Najmenší prierez drôtu: bez koncoviek drôtu 0,5 mm 2 , s objímkami 0,34 mm 2
Najväčší prierez drôtu: bez koncoviek drôtu 2,5 mm 2 , s objímkami 1,5 mm 2
Materiál puzdra: PA
Tvár: PA
Základňa puzdra: plast
Stupeň krytia: IP68 / IP69
Hmotnosť: 225 g
Poznámka: Uťahovací moment: 1,8 Nm (kryt)
