Name: Pepperl+Fuchs senzor NBB5-18GM60-WS-5M 083921 M18 zarovnaná dvoudrát
Brand: Pepperl+Fuchs
SKU: 2627904
Availability: BackOrder

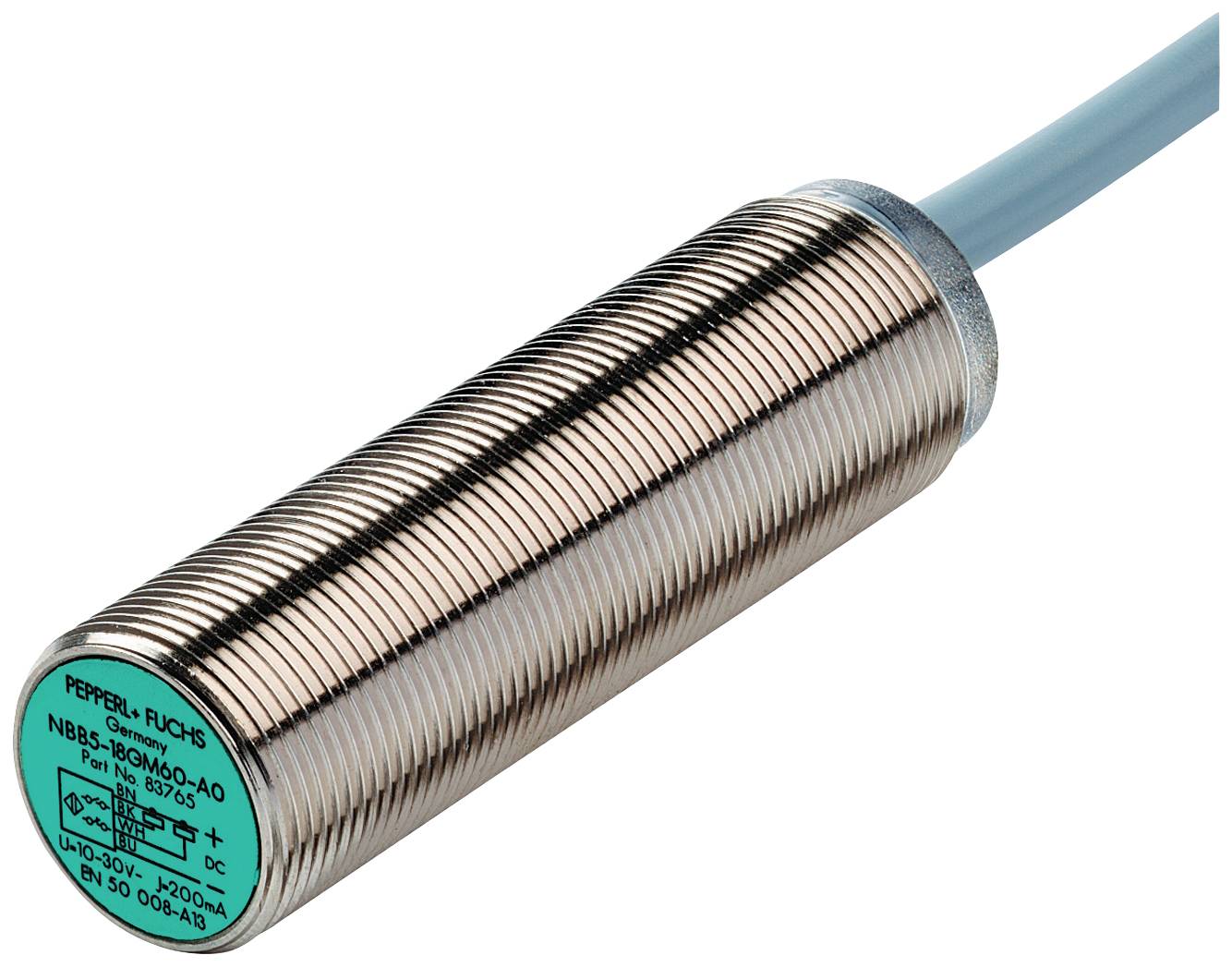

Valcový priblížený snímač pripojený modrým káblom. Na prednej strane sa nachádzajú technické špecifikácie.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

253 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

5 mm

Výstupy

dvoudrát

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (209,99 € / kus)

209,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB5-18GM60-WS-5M

Min. prevádzkové napätie: 20 V

Prevádzkové napätie max.: 253 V

Prevádzkové napätie: 20 - 253 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 5 mm

Výstupy: dvoudrát

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: poniklované

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18

Pripojenie: kábel

Dĺžka kábla: 5 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 20 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627904 Pepperl+Fuchs senzor NBB5-18GM60-WS-5M 083921 M18 zarovnaná dvoudrát

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627904 Pepperl+Fuchs senzor NBB5-18GM60-WS-5M 083921 M18 zarovnaná dvoudrát

Popis

Spínacia vzdialenosť: 5 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: dvojvodičový, prevádzkové napätie: 20 ... 253 V, prevádzkový prúd: 5 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: dvojvodičový
Vzdialenosť snímania: 5 mm
Inštalácia: zapustená
Polarita výstupu: AC
Zaručená spínacia vzdialenosť: 0 ... 4,05 mm
Skutočná spínacia vzdialenosť: 4,5 ... 5,5 mm, zvyčajne 5 mm
redukčný faktor r Al : 0,2
redukčný faktor r Cu : 0,2
redukčný faktor r V2A (1,4301) : 0,6
Typ výstupu: 2-vodičový
vlastnosti
Prevádzkové napätie: 20 ... 253 V
Frekvencia spínania: 0 ... 20 Hz
Hysterézia: zvyčajne 6%
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: nie
pokles napätia:< 5 V (I L> 50 mA);< 8 V (I L< 50 mA)
Krátkodobý prúd (20 ms, 0,1 Hz): 0 ... 1600 mA
Prevádzkový prúd: 5 ... 200 mA
Zostatkový prúd: 0 ... 1,7mA typ.
Oneskorenie pripravenosti: ≤ 30 ms
Displej prevádzkového napätia: LED, zelená
Zobrazenie stavu spínania: LED, žltá
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
mechanické údaje
Typ pripojenia: PVC kábel, 5 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: mosadz, poniklované
Tvár: PBT
Ochranný druh IP67
upozornenie: 1) Prípustné prevádzkové napätie U pre teplotný rozsah pod 0 °C b 80...253V | Ochranná poistka zariadenia ≤ 0,8 A (rýchla) podľa IEC 60127-2 List 1 | Odporúčanie: po skrate skontrolujte funkciu prístroja.
