Name: Pepperl+Fuchs senzor NBB5-F33X-E2-AMP 266704 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628249
Availability: BackOrder

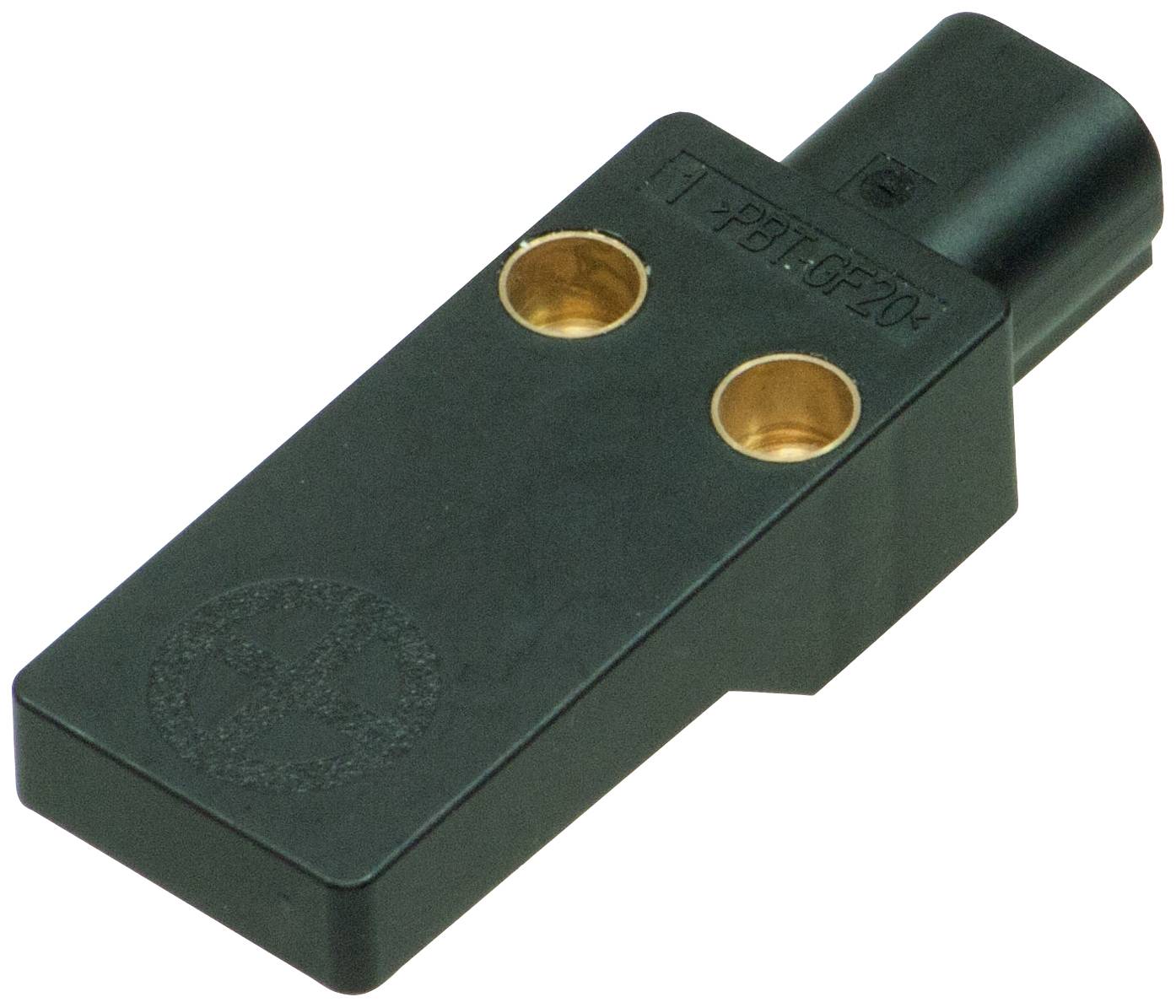

Čierny senzorový konektor s dvoma zlatými prípojnými otvormi a plastovým krytom, používaný pre elektrické prepojenia.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

60 V/DC

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

5 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (114,99 € / kus)

114,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB5-F33X-E2-AMP

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 60 V/DC

Prevádzkové napätie: 10 - 60 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 5 mm

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: zástrčka

Min. teplota: -35 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628249 Pepperl+Fuchs senzor NBB5-F33X-E2-AMP 266704 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628249 Pepperl+Fuchs senzor NBB5-F33X-E2-AMP 266704 zarovnaná PNP

Popis

Spínacia vzdialenosť: 5 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 60 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: PNP
Vzdialenosť snímania: 5 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 4,05 mm
redukčný faktor r Al : 0,25
redukčný faktor r Cu : 0,2
redukčný faktor r V2A (1,4301) : 0,6
redukčný faktor r pani : 0,35
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 60 V DC
Frekvencia spínania: 0 ... 500 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2,5V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,1 mA
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 50 ms
Zobrazenie stavu spínania: LED žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1891 n
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | |
Podmienky prostredia
Teplota okolia: -35 ... 70 °C (-31 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: konektor zariadenia, konektor AMP | Kryt zásuvky Tyco 1-0967642-1 (kódovanie A) | Krimpovacie kontakty Tyco 0-963726-1
Materiál puzdra: PBT, čierna
Ochranný druh IP67
Poznámka: Uťahovací moment: 5 Nm
