Name: Pepperl+Fuchs senzor NBB8-18GM50-E0-M 240164 M18 zarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627206
Availability: BackOrder

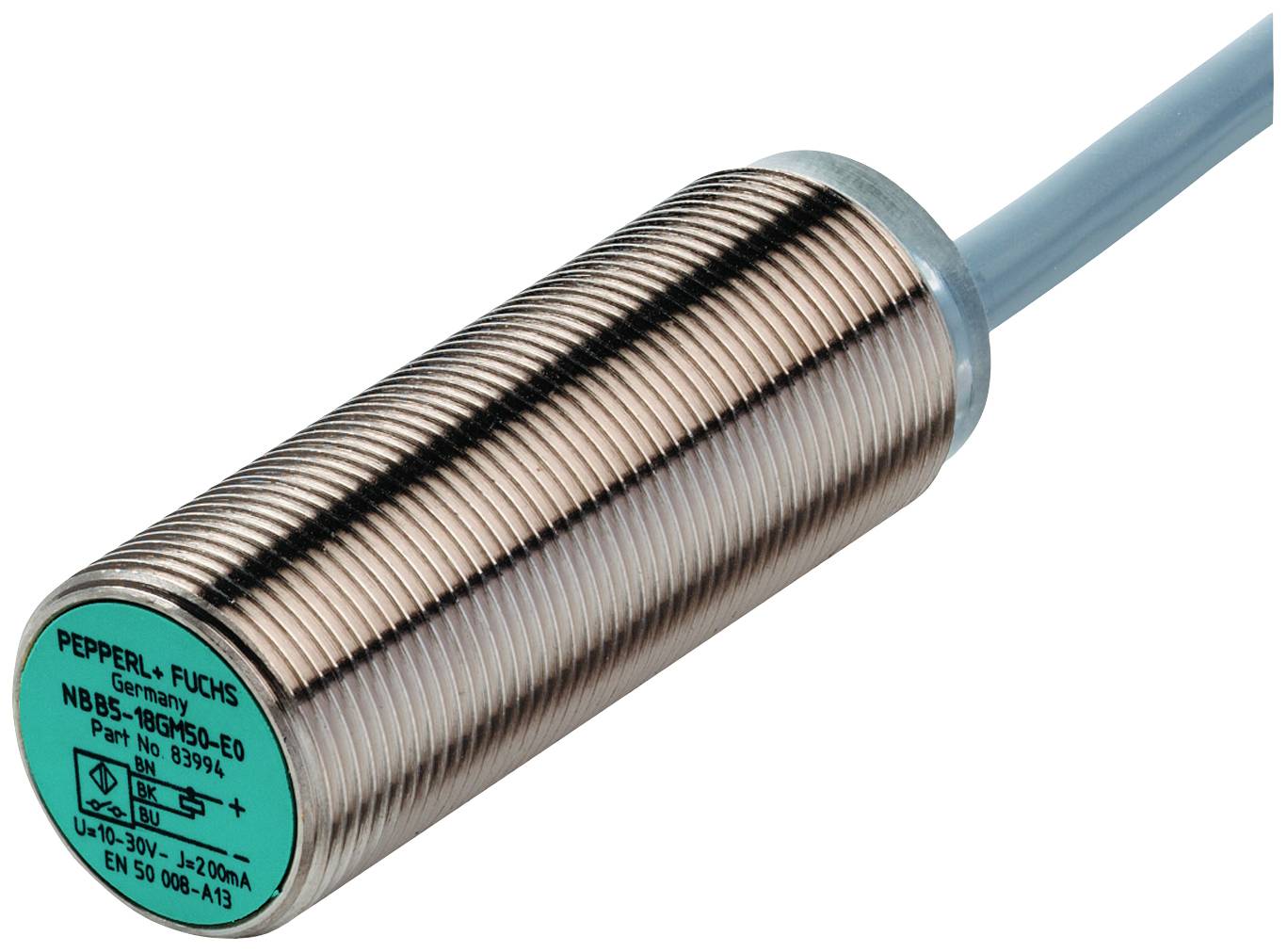

Valcový, induktívny proximity senzor od spoločnosti Pepperl+Fuchs s kovovým plášťom a modrými káblami pre priemyselné použitie.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

60 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

8 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBB8-18GM50-E0-M

Min. prevádzkové napätie: 5 V

Prevádzkové napätie max.: 60 V

Prevádzkové napätie: 5 - 60 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 8 mm

Výstupy: NPN

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: poniklované

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18

Pripojenie: kábel

Dĺžka kábla: 2 m

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627206 Pepperl+Fuchs senzor NBB8-18GM50-E0-M 240164 M18 zarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627206 Pepperl+Fuchs senzor NBB8-18GM50-E0-M 240164 M18 zarovnaná NPN

Popis

Spínacia vzdialenosť: 8 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: NPN, prevádzkové napätie: 5 ... 60 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 8 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,3
redukčný faktor r V2A (1,4301) : 0,7
redukčný faktor r pani : 0,45
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 60 V
Frekvencia spínania: 0 ... 1500 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Indukčná ochrana: áno
Potlačenie impulzu pri zapnutí: áno
Pokles napätia: ≤ 2V
Menovité izolačné napätie: 60 V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA, typ 6 uA pri 25 °C
Prúd naprázdno: ≤7 mA
Oneskorenie pripravenosti: ≤ 220 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1085,5 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CSA: Zoznam cCSAus, všeobecný účel, zdroj napájania triedy 2
Schválenie CCC: Certifikované čínskou povinnou certifikáciou (CCC)
Typové schválenie E1: 10R-04
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 3 x 0,75 mm 2
Materiál puzdra: mosadz, poniklované
Tvár: PBT
Stupeň krytia: IP68 / IP69K
kábel
Priemer kábla: 6 mm ± 0,2 mm
polomer ohybu:> 6 x priemer kábla
Hmotnosť: 135 g

Popis

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 8 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,3
redukčný faktor r V2A (1,4301) : 0,7
redukčný faktor r pani : 0,45
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 60 V
Frekvencia spínania: 0 ... 1500 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Indukčná ochrana: áno
Potlačenie impulzu pri zapnutí: áno
Pokles napätia: ≤ 2V
Menovité izolačné napätie: 60 V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA, typ 6 uA pri 25 °C
Prúd naprázdno: ≤7 mA
Oneskorenie pripravenosti: ≤ 220 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1085,5 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CSA: Zoznam cCSAus, všeobecný účel, zdroj napájania triedy 2
Schválenie CCC: Certifikované čínskou povinnou certifikáciou (CCC)
Typové schválenie E1: 10R-04
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 3 x 0,75 mm 2
Materiál puzdra: mosadz, poniklované
Tvár: PBT
Stupeň krytia: IP68 / IP69K
kábel
Priemer kábla: 6 mm ± 0,2 mm
polomer ohybu:> 6 x priemer kábla
Hmotnosť: 135 g
