Pepperl+Fuchs senzor NBN12-18GM50-E1-M 240173 M18 nezarovnaná NPN

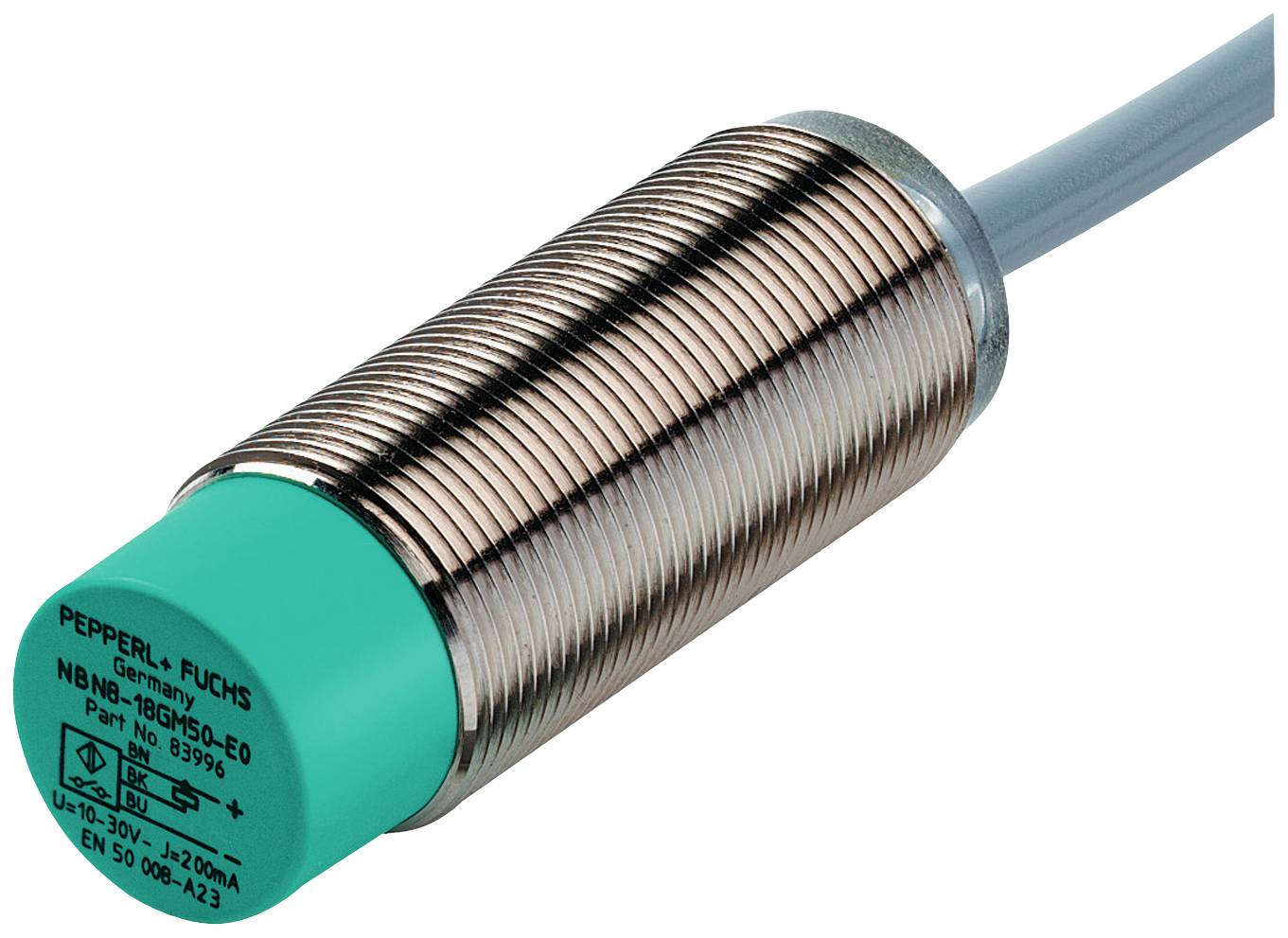

Valcový indukčný snímač s káblom od firmy Pepperl+Fuchs, pozostávajúci z kovového telesa a zelenej plastovej špičky.
Ilustračný obrázok
Kategória výrobku
senzor
Prevádzkové napätie max.
60 V
Typ kontaktu
1 rozpínací
Spínacia vzdialenosť (max.)
12 mm
Výstupy
NPN
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Št 17. 12.
Počet
Celkom (124,99 € / kus)
124,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Kategória výrobku

senzor

Typ

NBN12-18GM50-E1-M

Min. prevádzkové napätie

5 V

Prevádzkové napätie max.

60 V

Prevádzkové napätie

5 - 60 V

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

12 mm

Výstupy

NPN

Materiál puzdra

mosaz

Vyhotovenie (senzory)

Induktívne

Vlastnosti materiálu

poniklované

Spôsob konštrukcie

nezarovnaná

Konštrukčná veľkosť

M18

Pripojenie

kábel

Dĺžka kábla

2 m

Min. teplota

-40 °C

Max. teplota

85 °C

IP68

IP69K

Obsah

1 ks

Bezdrôtové nabíjanie function

nie

Spínacia frekvencia

1500 Hz

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2627208 Pepperl+Fuchs senzor NBN12-18GM50-E1-M 240173 M18 nezarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627208 Pepperl+Fuchs senzor NBN12-18GM50-E1-M 240173 M18 nezarovnaná NPN

Popis

Spínacia vzdialenosť: 12 mm, inštalácia: nezapustená, funkcia spínania: normálne uzavreté (NC), typ výstupu: NPN, prevádzkové napätie: 5 ... 60 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

  • Všeobecné dáta
  • Funkcia spínania: otvárač (NC)
  • Typ výstupu: NPN
  • Vzdialenosť snímania: 12 mm
  • Inštalácia: nie zapustená
  • Polarita výstupu: DC
  • Zaručená spínacia vzdialenosť: 0 ... 9,72 mm
  • redukčný faktor r Al : 0,5
  • redukčný faktor r Cu : 0,4
  • redukčný faktor r V2A (1,4301) : 0,7
  • redukčný faktor r pani : 0,5
  • Typ výstupu: 3-vodičový
  • vlastnosti
  • Prevádzkové napätie: 5 ... 60 V
  • Frekvencia spínania: 0 ... 1500 Hz
  • Hysterézia: typ 5%
  • Ochrana proti prepólovaniu: ochrana proti prepólovaniu
  • Ochrana proti skratu: taktovanie
  • Indukčná ochrana: áno
  • Potlačenie impulzu pri zapnutí: áno
  • Pokles napätia: ≤ 2V
  • Menovité izolačné napätie: 60 V
  • Prevádzkový prúd: 0 ... 200 mA
  • Zostatkový prúd: 0 ... 0,5 mA typ 0,1 uA pri 25 °C
  • Prúd naprázdno: ≤7 mA
  • Oneskorenie pripravenosti: ≤ 220 ms
  • Zobrazenie stavu spínania: LED, žltá
  • Charakteristiky funkčnej bezpečnosti
  • MTTF t.j : 1085,5 a
  • Životnosť (T M ): 20 hod
  • Diagnostické pokrytie (DC): 0 %
  • Dodržiavanie noriem a smerníc
  • Zhoda s normami
  • Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
  • Schválenia a certifikáty
  • Zhoda s EAC: TR CU 020/2011
  • Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
  • Schválenie CSA: Zoznam cCSAus, všeobecný účel, zdroj napájania triedy 2
  • Schválenie CCC: Certifikované čínskou povinnou certifikáciou (CCC)
  • Typové schválenie E1: 10R-04
  • Podmienky prostredia
  • Teplota okolia: -40 ... 85 °C (-40 ... 185F)
  • Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
  • mechanické údaje
  • Typ pripojenia: PUR kábel, 2 m
  • Prierez drôtu: 3 x 0,75 mm 2
  • Materiál puzdra: mosadz, poniklovaná
  • Tvár: PBT
  • Stupeň krytia: IP68 / IP69K
  • Hmotnosť: 132 g
