Name: Pepperl+Fuchs senzor NBN8-12GM50-E0-M1 293454-0038 M50 nezarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627917
Availability: BackOrder

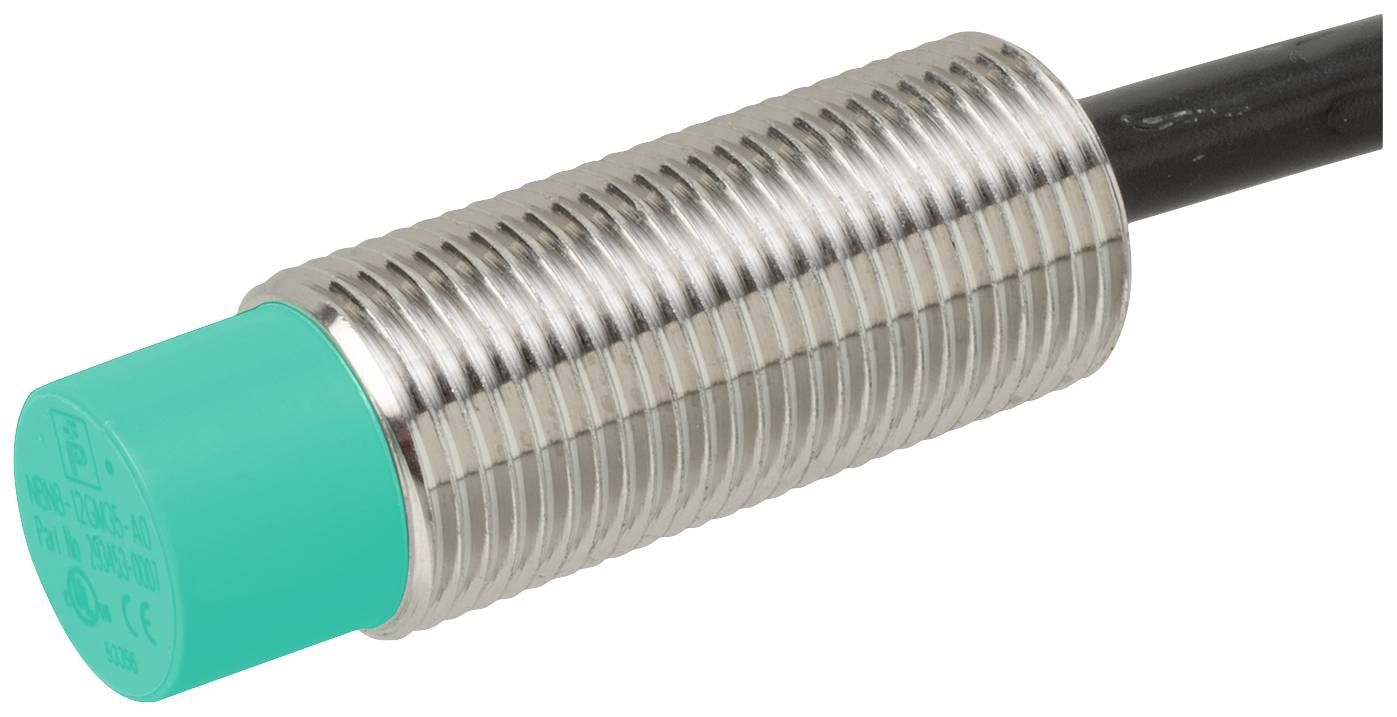

Valcový induktívny senzor s vrúbkovaným kovovým telesom a zelenou plastovou hlavou. Kábel na zadnej strane.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

8 mm

Výstupy

NPN

Datasheety: (PDF)

Doručenie: Po 14. 12.

Počet

Celkom (93,99 € / kus)

93,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBN8-12GM50-E0-M1

Min. prevádzkové napätie: 7 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 7 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 8 mm

Výstupy: NPN

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: poniklované

Spôsob konštrukcie: nezarovnaná

Konštrukčná veľkosť: M50

Pripojenie: kábel

Dĺžka kábla: 2 m

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1200 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627917 Pepperl+Fuchs senzor NBN8-12GM50-E0-M1 293454-0038 M50 nezarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627917 Pepperl+Fuchs senzor NBN8-12GM50-E0-M1 293454-0038 M50 nezarovnaná NPN

Popis

Spínacia vzdialenosť: 8 mm, inštalácia: nezapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: NPN, prevádzkové napätie: 7 ... 30 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 24 mm x 24 mm x 1 mm
redukčný faktor r Al : 0,5
redukčný faktor r Cu : 0,45
redukčný faktor r V2A (1,4301) : 0,7
redukčný faktor r pani : 0,5
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 7 ... 30 V
Frekvencia spínania: 0 ... 1200 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA, typ 4 uA pri 25 °C
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 100 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1484 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
Schválenia a certifikáty
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Typové schválenie E1: 10R-04
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: mosadz, poniklované
Tvár: PBT
Stupeň krytia: IP68 / IP69K
Hmotnosť: 70 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
