Name: Pepperl+Fuchs senzor NBN8-18GK50-E1-5M 199977 nezarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627163
Availability: BackOrder

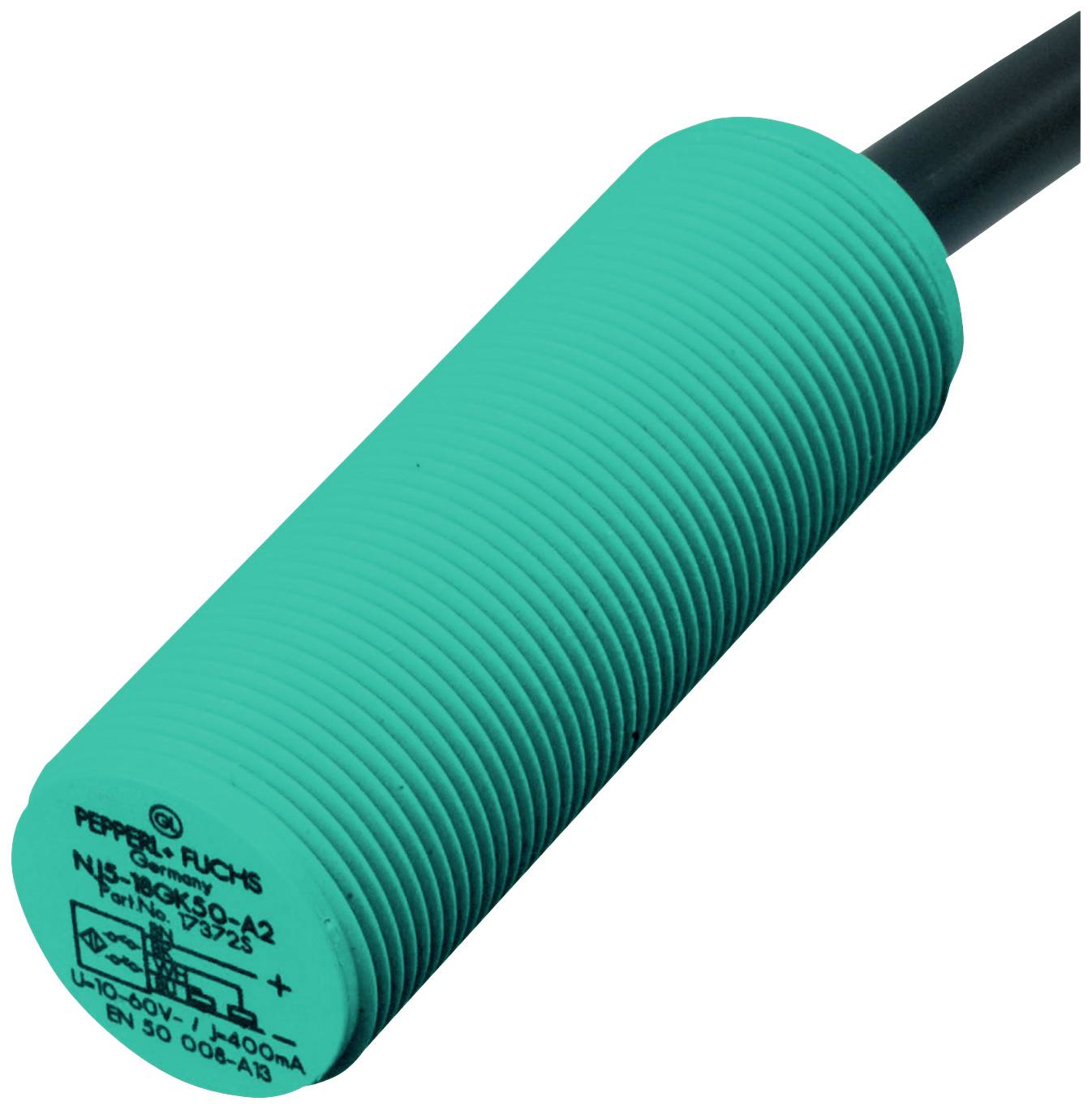

Valcový zelený indukčný senzor s káblovým pripojením, používaný na bezkontaktné rozpoznávanie kovových objektov.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 rozpínací

Spínacia vzdialenosť (max.)

8 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (109,99 € / kus)

109,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBN8-18GK50-E1-5M

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: 1 rozpínací

Spínacia vzdialenosť (max.): 8 mm

Výstupy: NPN

Materiál puzdra: PBT

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: nezarovnaná

Pripojenie: kábel

Dĺžka kábla: 5 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 500 Hz

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2627163 Pepperl+Fuchs senzor NBN8-18GK50-E1-5M 199977 nezarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627163 Pepperl+Fuchs senzor NBN8-18GK50-E1-5M 199977 nezarovnaná NPN

Popis

Spínacia vzdialenosť: 8 mm, inštalácia: nezapustená, funkcia spínania: normálne uzavreté (NC), typ výstupu: NPN, prevádzkové napätie: 10 ... 30 V, prevádzkový prúd: 0 ... 100 mA, typ pripojenia: 5 m, PVC kábel

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: otvárač (NC)
Typ výstupu: NPN
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
redukčný faktor r Al : 0,45
redukčný faktor r Cu : 0,3
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V
Frekvencia spínania: 0 ... 500 Hz
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 3V
Prevádzkový prúd: 0 ... 100 mA
Zostatkový prúd: 0 ... 0,5 mA typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤15mA
Zobrazenie stavu spínania: LED, žltá
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Prierez drôtu: 0,34 mm 2
Materiál puzdra: PBT
Tvár: PBT
Ochranný druh IP67
Poznámka: Používajte iba dodané matice
