Name: Pepperl+Fuchs senzor NBN8-18GM50-A2 326161-0124 M18 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2627874
Availability: BackOrder

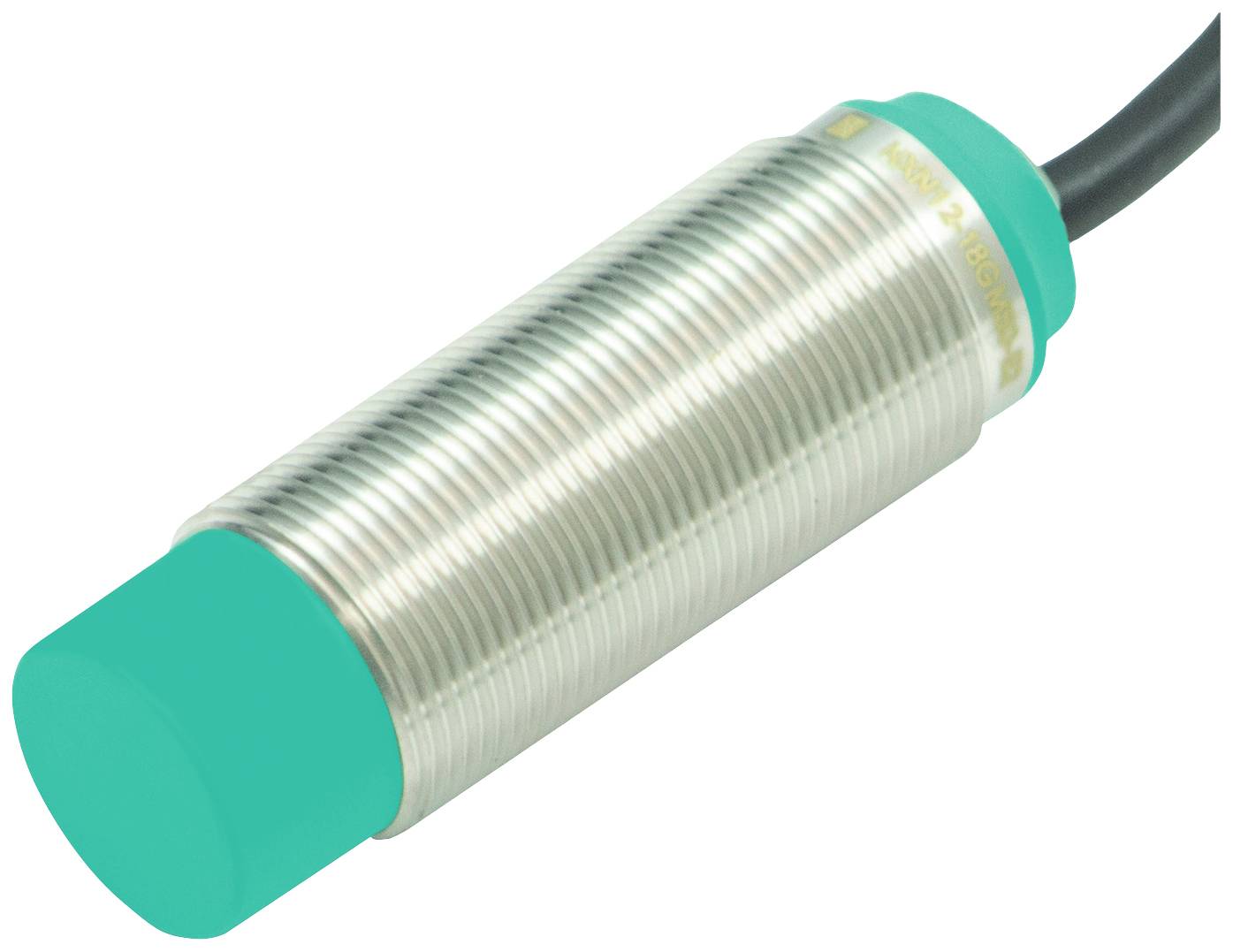

Valcový induktívny senzor so zeleným senzorovým pásmom a kovovým krytom. Kábel vedie od senzora preč.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

36 V

Typ kontaktu

Antivalentná

Spínacia vzdialenosť (max.)

8 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (91,99 € / kus)

91,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBN8-18GM50-A2

Min. prevádzkové napätie: 5 V

Prevádzkové napätie max.: 36 V

Prevádzkové napätie: 5 - 36 V

Typ kontaktu: Antivalentná

Spínacia vzdialenosť (max.): 8 mm

Výstupy: PNP

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: nezarovnaná

Konštrukčná veľkosť: M18

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 85 °C

: IP68

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1650 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627874 Pepperl+Fuchs senzor NBN8-18GM50-A2 326161-0124 M18 nezarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627874 Pepperl+Fuchs senzor NBN8-18GM50-A2 326161-0124 M18 nezarovnaná PNP

Popis

Spínacia vzdialenosť: 8 mm, inštalácia: nezapustená, funkcia spínania: antivalentná, typ výstupu: PNP, prevádzkové napätie: 5 ... 36 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: doplnková
Typ výstupu: PNP
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 24 mm x 24 mm x 1 mm
redukčný faktor r Al : 0,44
redukčný faktor r Cu : 0,42
redukčný faktor r V2A (1,4301) : 0,76
redukčný faktor r pani : 0,52
Typ výstupu: 4-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 36 V
Frekvencia spínania: 0 ... 1650 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 1V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 20 µA max
Prúd naprázdno: ≤15mA
Oneskorenie pripravenosti: ≤ 10 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1248 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
zhoda
Zhoda s LABS: VDMA 24364-C1/T100°CW
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Trieda ochrany: II
Menovité izolačné napätie: 36V
Menovité impulzné výdržné napätie: 500 V
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: kábel
Materiál puzdra: mosadz, potiahnutá bielym bronzom
Tvár: PBT, zelená
Ochranný druh IP68
kábel
Ferrules: áno
Priemer kábla: 4,3 mm ± 0,15 mm
polomer ohybu:> 10 x priemer kábla
Materiál: PVC
Farba: Čierna
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Dĺžka: 2 m
Hmotnosť: 115 g
Uťahovací moment: 0 ... 30 Nm
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami

Popis

Prevedenie

Všeobecné dáta
Spínacia funkcia: doplnková
Typ výstupu: PNP
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 24 mm x 24 mm x 1 mm
redukčný faktor r Al : 0,44
redukčný faktor r Cu : 0,42
redukčný faktor r V2A (1,4301) : 0,76
redukčný faktor r pani : 0,52
Typ výstupu: 4-vodičový
vlastnosti
Prevádzkové napätie: 5 ... 36 V
Frekvencia spínania: 0 ... 1650 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 1V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 20 µA max
Prúd naprázdno: ≤15mA
Oneskorenie pripravenosti: ≤ 10 ms
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1248 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
zhoda
Zhoda s LABS: VDMA 24364-C1/T100°CW
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Trieda ochrany: II
Menovité izolačné napätie: 36V
Menovité impulzné výdržné napätie: 500 V
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -40 ... 85 °C (-40 ... 185F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: kábel
Materiál puzdra: mosadz, potiahnutá bielym bronzom
Tvár: PBT, zelená
Ochranný druh IP68
kábel
Ferrules: áno
Priemer kábla: 4,3 mm ± 0,15 mm
polomer ohybu:> 10 x priemer kábla
Materiál: PVC
Farba: Čierna
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Dĺžka: 2 m
Hmotnosť: 115 g
Uťahovací moment: 0 ... 30 Nm
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
