Name: Pepperl+Fuchs senzor NBN8-18GS50-Z4L 323676-0010 M18 nezarovnaná dvoudrát
Brand: Pepperl+Fuchs
SKU: 2628094
Availability: BackOrder

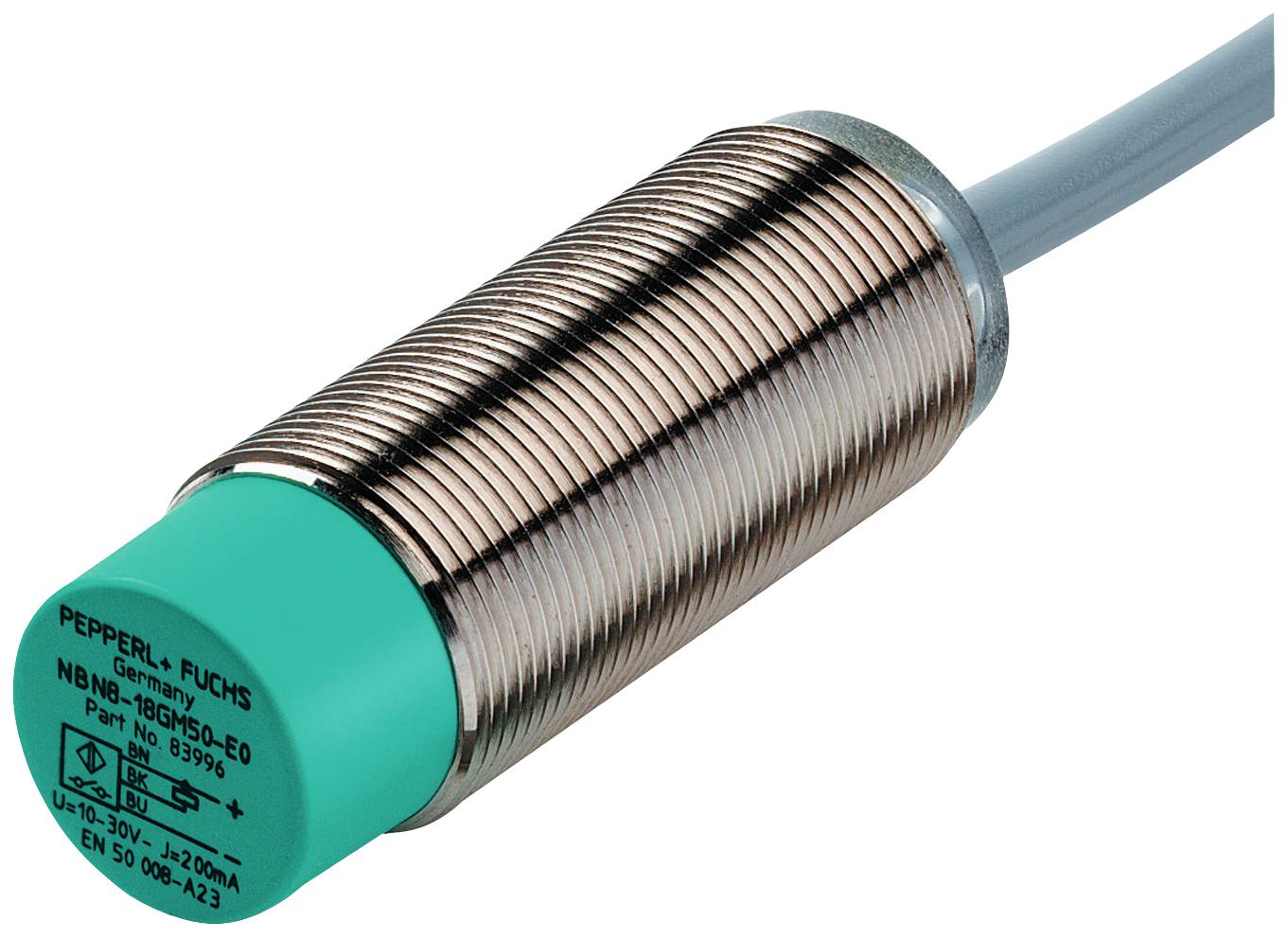

Cylindrický indukčný senzor od Pepperl+Fuchs so zelenou hlavou a kovovým závitom, prepojený káblom. Určený na rozpoznávanie objektov.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

8 mm

Výstupy

dvoudrát

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (89,99 € / kus)

89,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBN8-18GS50-Z4L

Min. prevádzkové napätie: 4 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 4 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 8 mm

Výstupy: dvoudrát

Materiál puzdra: Ušlechtilá ocel V2A

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: nezarovnaná

Konštrukčná veľkosť: M18

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 500 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628094 Pepperl+Fuchs senzor NBN8-18GS50-Z4L 323676-0010 M18 nezarovnaná dvoudrát

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628094 Pepperl+Fuchs senzor NBN8-18GS50-Z4L 323676-0010 M18 nezarovnaná dvoudrát

Popis

Spínacia vzdialenosť: 8 mm Inštalácia: nezapustená Spínacia funkcia: spínací kontakt (NO) Typ výstupu: dvojvodičový s minimálnym zvyškovým prúdom Prevádzkové napätie: 4 ... 30 V, prevádzkový prúd: 2 ... 30 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: Dvojvodičový s minimálnym zvodovým prúdom
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
Skutočná spínacia vzdialenosť: 7,2 ... 8,8 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,35
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 2-vodičový
vlastnosti
Prevádzkové napätie: 4 ... 30 V
Frekvencia spínania: 0 ... 500 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 4V
Prevádzkový prúd: 2 ... 30 mA
najnižší prevádzkový prúd: 2 mA
Zvyškový prúd: ≤ 200 µA
Zobrazenie stavu spínania: celoobvodová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1581 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 104 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami

Popis

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: Dvojvodičový s minimálnym zvodovým prúdom
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
Skutočná spínacia vzdialenosť: 7,2 ... 8,8 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,35
redukčný faktor r V2A (1,4301) : 0,7
Typ výstupu: 2-vodičový
vlastnosti
Prevádzkové napätie: 4 ... 30 V
Frekvencia spínania: 0 ... 500 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 4V
Prevádzkový prúd: 2 ... 30 mA
najnižší prevádzkový prúd: 2 mA
Zvyškový prúd: ≤ 200 µA
Zobrazenie stavu spínania: celoobvodová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1581 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Tvár: PBT
Ochranný druh IP67
Hmotnosť: 104 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
