Name: Pepperl+Fuchs senzor NBN8-F1-E0-V3 184378 M8 nezarovnaná NPN
Brand: Pepperl+Fuchs
SKU: 2627929
Availability: BackOrder

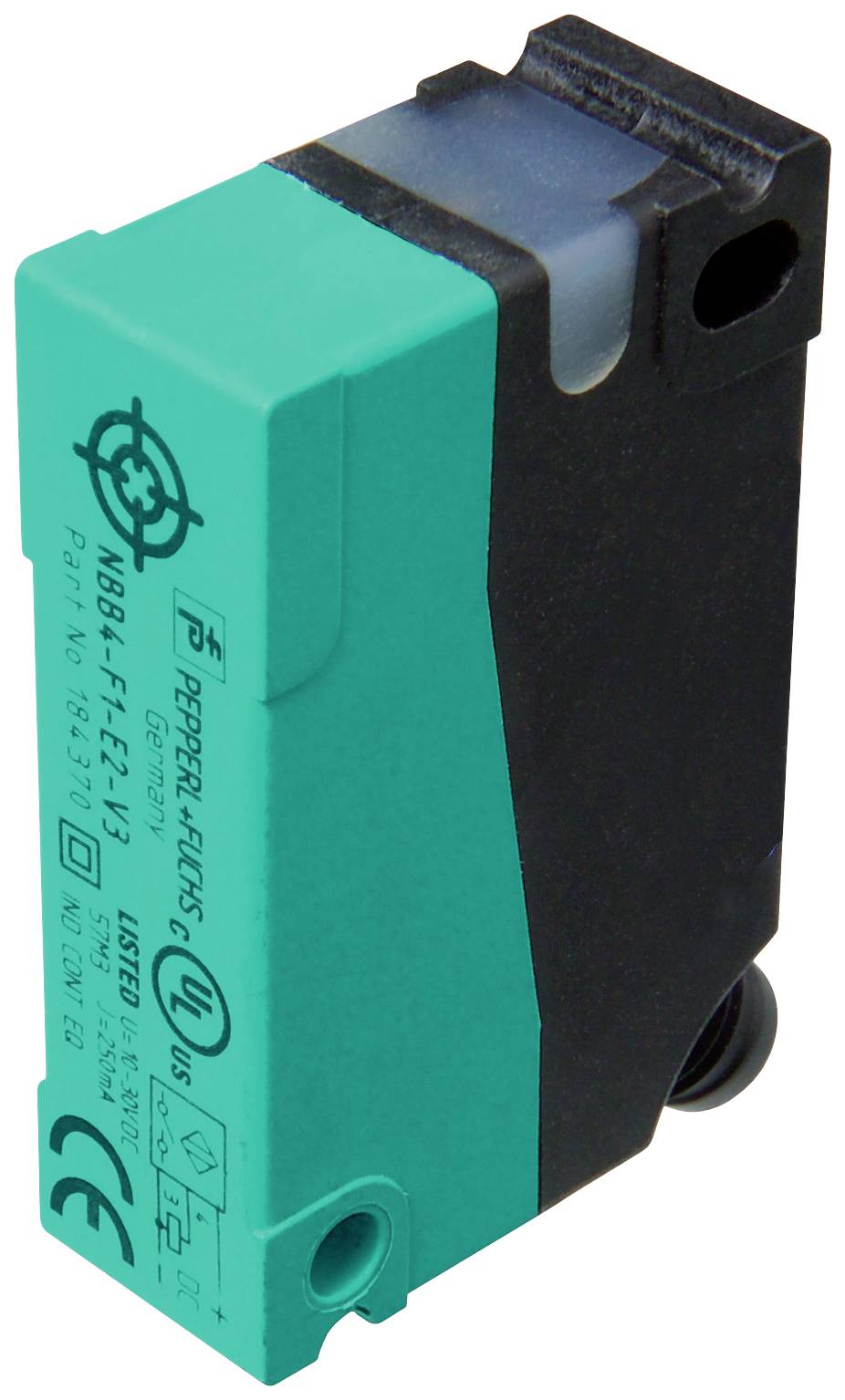

Zelený indukčný priblížny senzor v čiernom puzdre, používaný na bezkontaktné rozpoznávanie objektov v priemyselných aplikáciách.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

8 mm

Výstupy

NPN

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (114,99 € / kus)

114,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NBN8-F1-E0-V3

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 8 mm

Výstupy: NPN

Materiál puzdra: polyamid

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: nezarovnaná

Konštrukčná veľkosť: M8

Pripojenie: zástrčka M8, 3pólová

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1400 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627929 Pepperl+Fuchs senzor NBN8-F1-E0-V3 184378 M8 nezarovnaná NPN

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627929 Pepperl+Fuchs senzor NBN8-F1-E0-V3 184378 M8 nezarovnaná NPN

Popis

Spínacia vzdialenosť: 8 mm, inštalácia: nezapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: NPN, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 250 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
redukčný faktor r Al : 0,45
redukčný faktor r Cu : 0,45
redukčný faktor r V2A (1,4301) : 0,7
redukčný faktor r pani : 0,55
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 1400 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2,5V
Prevádzkový prúd: 0 ... 250 mA
Zostatkový prúd: 0 ... 0,01 mA, typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤15mA
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1530 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: konektor zariadenia M8 x 1, 3-pin
Materiál puzdra: PA
Tvár: PA
Ochranný druh IP67
Uťahovací moment pre upevňovacie skrutky: závit M3 max: 1,1 Nm

Popis

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: NPN
Vzdialenosť snímania: 8 mm
Inštalácia: nie zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 6,48 mm
redukčný faktor r Al : 0,45
redukčný faktor r Cu : 0,45
redukčný faktor r V2A (1,4301) : 0,7
redukčný faktor r pani : 0,55
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 1400 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2,5V
Prevádzkový prúd: 0 ... 250 mA
Zostatkový prúd: 0 ... 0,01 mA, typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤15mA
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1530 n.l
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose
Schválenie CSA: Zoznam cCSAus, všeobecný účel
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
mechanické údaje
Typ pripojenia: konektor zariadenia M8 x 1, 3-pin
Materiál puzdra: PA
Tvár: PA
Ochranný druh IP67
Uťahovací moment pre upevňovacie skrutky: závit M3 max: 1,1 Nm
