Name: Pepperl+Fuchs senzor NJ20+U1+E2-Y287109 287109 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

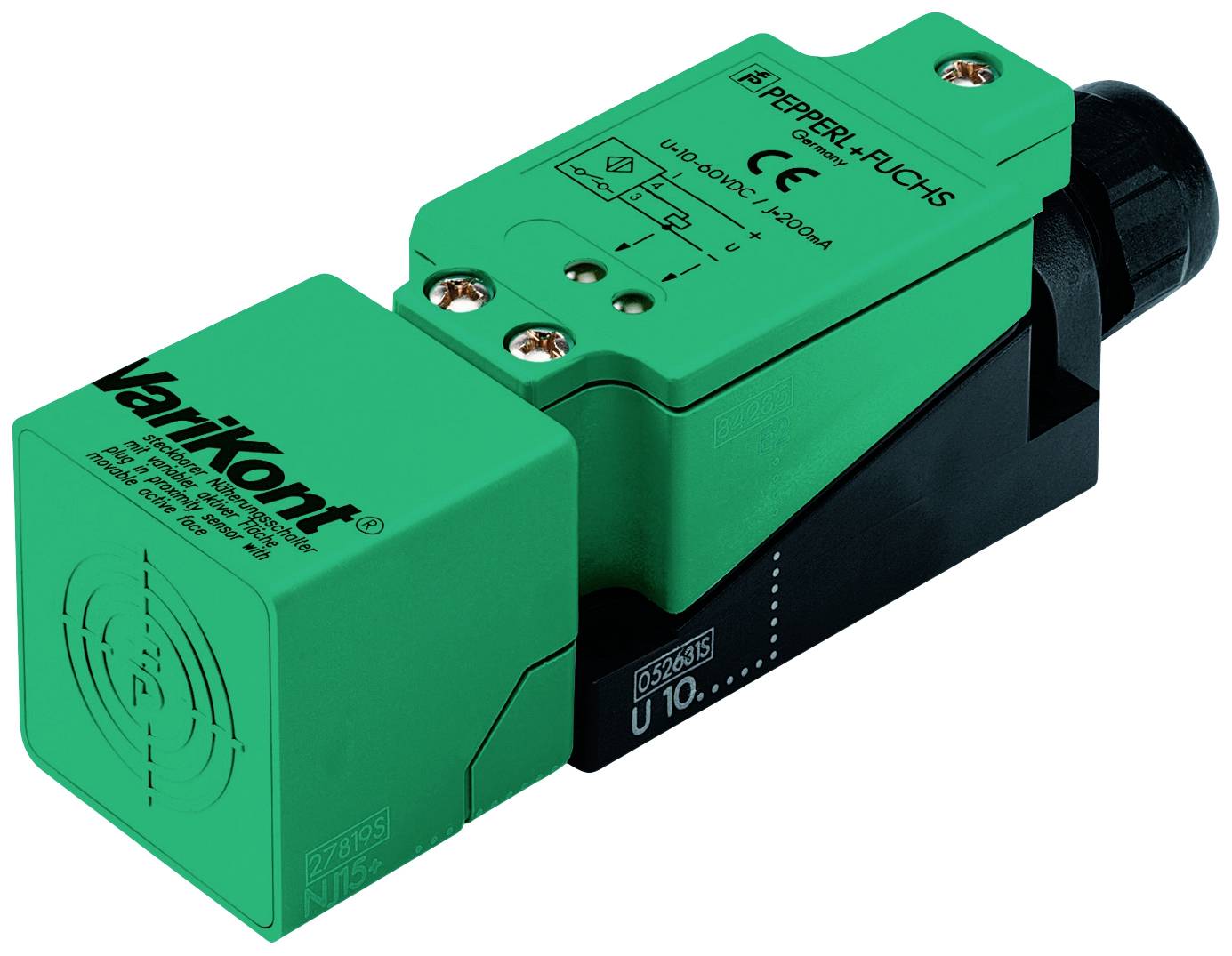

Zelený a čierny indukčný priblížený snímač 'Pepperl+Fuchs' s nápisom Varikont, určený pre automatizované priemyselné riadenie.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (549,00 € / kus)

549,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NJ20+U1+E2-Y287109

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 20 mm

Výstupy: PNP

Materiál puzdra: PBT

Vyhotovenie (senzory): Induktívne

Spôsob konštrukcie: zarovnaná

Pripojenie: skrutkové svorky

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 150 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628347 Pepperl+Fuchs senzor NJ20+U1+E2-Y287109 287109 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628347 Pepperl+Fuchs senzor NJ20+U1+E2-Y287109 287109 zarovnaná PNP

Popis

Spínacia vzdialenosť: 20 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: PNP
Vzdialenosť snímania: 20 mm
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 16,2 mm
Skutočná spínacia vzdialenosť: 18 ... 22 mm, zvyčajne 20 mm
redukčný faktor r Al : 0,35
redukčný faktor r Cu : 0,35
redukčný faktor r V2A (1,4301) : 0,8
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V
Frekvencia spínania: 0 ... 150 Hz
Hysterézia: 1... 10 zvyčajne 5 %
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2,8V
Pokles napätia na I L
Pokles napätia I L = 1 mA, spínací prvok zapnutý: 0,5 ... 2,3 V typ 0,9 V
Pokles napätia I L = 10 mA, spínací prvok zapnutý: 0,8 ... 2,2V typ 1,4V
Pokles napätia I L = 20 mA, spínací prvok zapnutý: 0,9 ... 2,3 V typ 1,5 V
Pokles napätia I L = 50 mA, spínací prvok zapnutý: 0,9 ... 2,5V typ 1,6V
Pokles napätia I L = 100 mA, zapínací prvok: 1 ... 2,6V typ 1,8V
Pokles napätia I L = 200 mA, zapínací prvok: 1,2 ... 2,8V typ 2V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA typ 0,01 mA
Zostatkový prúd T u =40 °C vypínací prvok: ≤ 100 µA
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 50 ms
Displej prevádzkového napätia: LED, zelená
Zobrazenie stavu spínania: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 819 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
mechanické údaje
Typ pripojenia: skrutkové svorky
Informácie o pripojení: Na jednom pripájacom bode môžu byť namontované maximálne 2 vodiče s rovnakým prierezom žíl! | Uťahovací moment 1,2 Nm + 10%
Prierez drôtu: do 2,5 mm 2
Najmenší prierez drôtu: bez koncoviek drôtu 0,5 mm 2 , s objímkami 0,34 mm 2
Najväčší prierez drôtu: bez koncoviek drôtu 2,5 mm 2 , s objímkami 1,5 mm 2
Káblové skrutkovanie
Poznámka: Tesniaci krúžok rezu: | Priemer otvoru 7 / 10,5 / 13 / 16 mm | Rozmer pripojovacieho kábla musí zodpovedať zvolenému otvoru rezacieho krúžku.
Materiál puzdra: PBT s tesnením Viton a skrutkovým spojom PVDF
Tvár: PBT
Ochranný druh IP68
