Name: Pepperl+Fuchs senzor NMB10-18GH50-E2 288267 M18 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628418
Availability: BackOrder

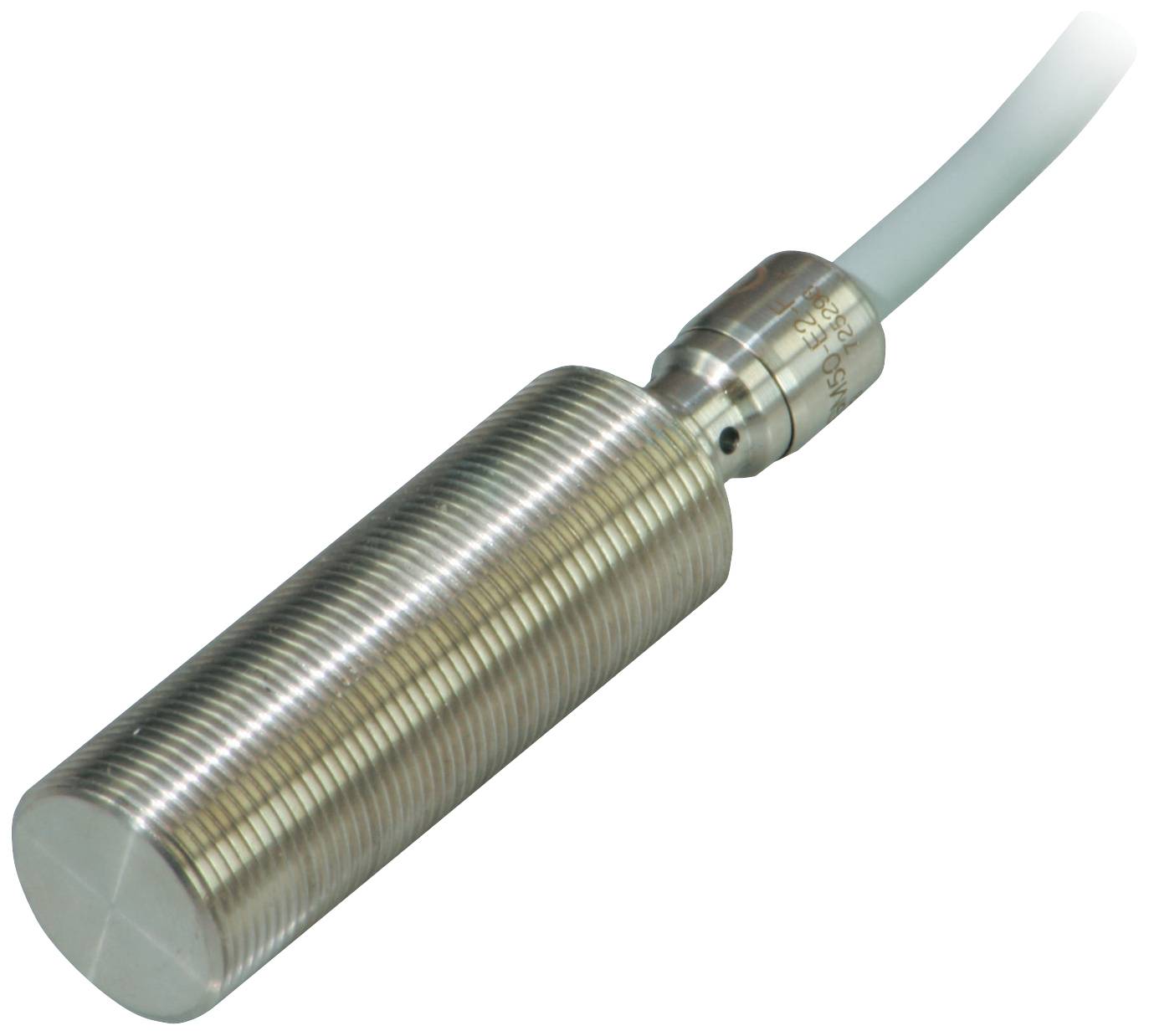

Valcový aproximačný snímač z kovu s rebrovaným krytom a káblovým pripojením, používaný na detekciu objektov.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V

Typ kontaktu

1 spínací

Spínacia vzdialenosť (max.)

10 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 10. 12.

Počet

Celkom (265,00 € / kus)

265,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NMB10-18GH50-E2

Min. prevádzkové napätie: 10 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 10 - 30 V

Typ kontaktu: 1 spínací

Spínacia vzdialenosť (max.): 10 mm

Výstupy: PNP

Materiál puzdra: Ušlechtilá ocel V4A

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M18

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 300 Hz

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2628418 Pepperl+Fuchs senzor NMB10-18GH50-E2 288267 M18 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628418 Pepperl+Fuchs senzor NMB10-18GH50-E2 288267 M18 zarovnaná PNP

Popis

Spínacia vzdialenosť: 10 mm, inštalácia: zapustená do ST37 / 1.0037, funkcia spínania: zapínací kontakt (NO), typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: zapínací kontakt (NO)
Typ výstupu: PNP
Vzdialenosť snímania: 10 mm
Inštalácia: zapustená do ST37 / 1.0037
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 8,1 mm
redukčný faktor r Al : 0,4
redukčný faktor r Cu : 0,25
redukčný faktor r V2A (1,4301) : 0,5 (0,9 s hrúbkou materiálu 2 mm)
redukčný faktor r St37 : 1
Typ výstupu: 3-vodičový
vlastnosti
podmienky inštalácie
A: 0 mm
Š: 16 mm
C: 30 mm
F: 60 mm
Prevádzkové napätie: 10 ... 30 V
Frekvencia spínania: 0 ... 300 Hz
Hysterézia: 3... 15 zvyčajne 5 %
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: áno
Pokles napätia: ≤ 2V
Prevádzkový prúd: 0 ... 200 mA
Reziduálny prúd: ≤ 0,1 mA
Prúd naprázdno: ≤10 mA
Oneskorenie pripravenosti: ≤ 40 ms
Zobrazenie stavu spínania: LED, žltá
limitné dátumy
Statický prevádzkový tlak: 60 bar (870,2 psi) max.
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 655 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Schválenie UL: cULus Listed, General Purpose
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 85 °C (-13 ... 185F)
mechanické údaje
Typ pripojenia: kábel TPE-S, 2 m 3 x 0,34 mm 2
Materiál puzdra: nehrdzavejúca oceľ 1.4435 / AISI 316L (V4A)
Čelo: nehrdzavejúca oceľ 1.4435 / AISI 316L (V4A)
Stupeň krytia: IP68 / IP69K
Hmotnosť: 112 g
Všeobecné informácie
Inštalačné rozmery: x: 18 mm | y: ≥ 4 mm
