Name: Pepperl+Fuchs senzor NRB15-30GM50-E2-IO-C 306533-0010 zarovnaná PNP (Ø) 4.3 mm
Brand: Pepperl+Fuchs
SKU: 2628376
Availability: BackOrder

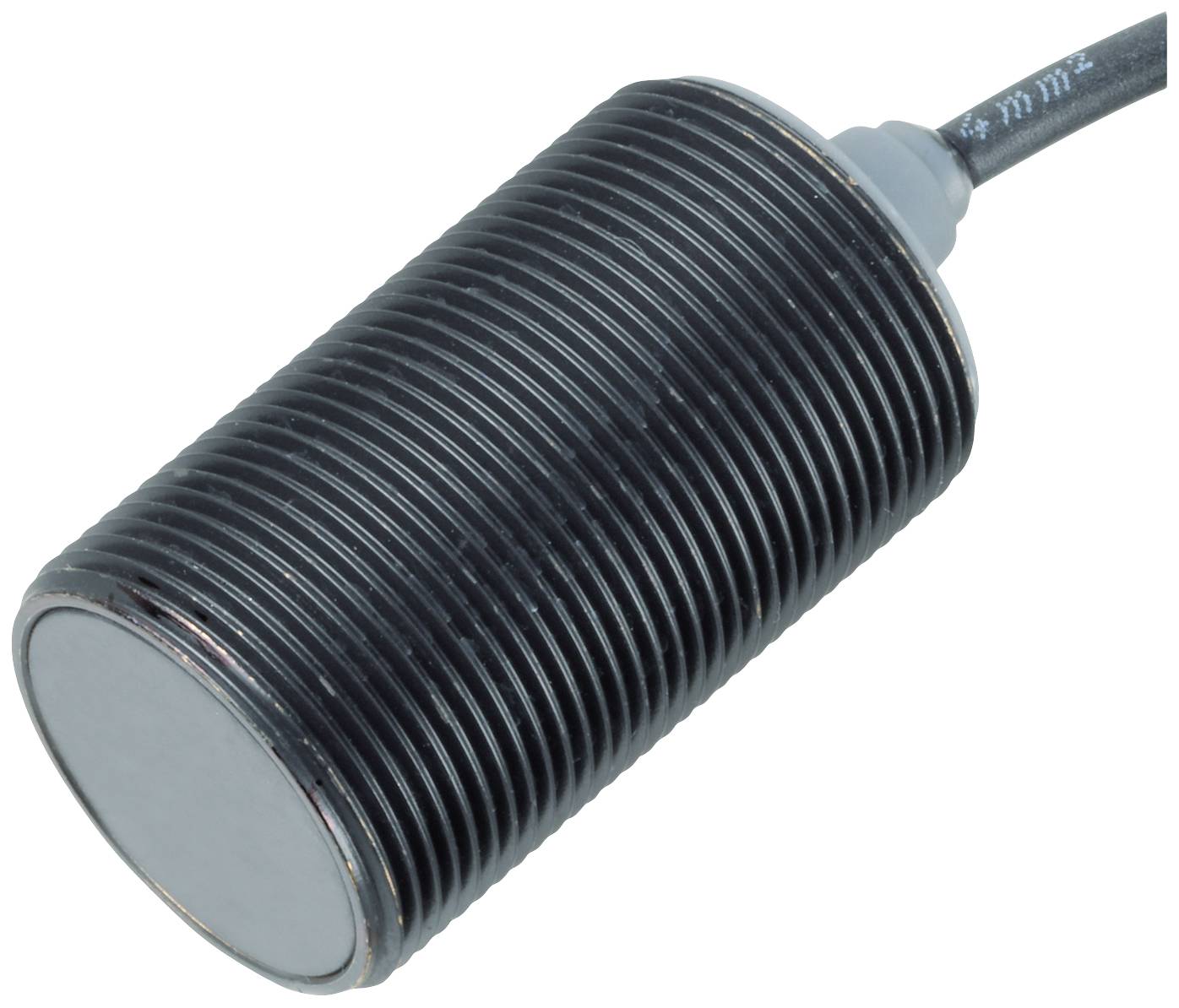

Valcový senzor s rebrovaným povrchom a káblovým pripojením. Senzor je čierny a má hladký predný povrch.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 rozpínací

1 spínací

Spínacia vzdialenosť (max.)

15 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NRB15-30GM50-E2-IO-C

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 rozpínací
1 spínací

Spínacia vzdialenosť (max.): 15 mm

Výstupy: PNP

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: potiahnutý teflónom

Spôsob konštrukcie: zarovnaná

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

(Ø): 4.3 mm

Rozmer.: (Ø) 4.3 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 600 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628376 Pepperl+Fuchs senzor NRB15-30GM50-E2-IO-C 306533-0010 zarovnaná PNP (Ø) 4.3 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628376 Pepperl+Fuchs senzor NRB15-30GM50-E2-IO-C 306533-0010 zarovnaná PNP (Ø) 4.3 mm

Popis

Rozsah snímania: 15 mm (výrobné nastavenie), inštalácia: zapustená, funkcia spínania: NO/NC programovateľná, typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: normálne otvorené/zatvorené (NO/NC) programovateľné
Typ výstupu: PNP
Vzdialenosť snímania: 15 mm (výrobné nastavenie)
Blízka snímacia vzdialenosť: 10 mm (aktivované softvérom)
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 12,15 mm
redukčný faktor r Al : 1
redukčný faktor r Cu : 1
redukčný faktor r V2A (1,4301) : 1
redukčný faktor r St37 : 1
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 600 Hz (prevádzka spínacieho bodu) | 0... 25 Hz (režim okna, režim bodu spínania s alarmom stability)
Hysterézia: zvyčajne 3%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 0,5V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA, typ 60 uA pri 25 °C
Prúd naprázdno: ≤15mA
Oneskorenie pripravenosti: max 150 ms
Jednosmerné magnetické pole: 200 mT
Striedavé magnetické pole: 200 mT
Stavový displej: LED žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 362 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
rozhranie
Typ rozhrania: IO-Link (cez C/Q)
Verzia IO-Link: 1.1
ID zariadenia: 0x201113 (2101523)
Prenosová rýchlosť: COM2 (38,4 kbps)
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát (riadiaca strana): 2 bity | Výstup procesných dát (na strane regulátora): žiadny
Podpora "SIO Mode": áno
Typ kompatibilného hlavného portu: A
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose | Zdroj energie triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: mosadz, potiahnutý PTFE
Tvár: PPS
Ochranný druh IP67
kábel
Priemer kábla: 4,3 mm ± 0,1 mm
polomer ohybu:> 10 x priemer kábla
Hmotnosť: 180 g
predvolené nastavenia
Štandardne: prevádzkový režim = prevádzka v bode spínania s alarmom stability | Spínacia funkcia = zatvárač (NIE) | Vzdialenosť snímania = 15 mm
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
