Name: Pepperl+Fuchs senzor NRB20-U1-E2-IO 306534-0005 zarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

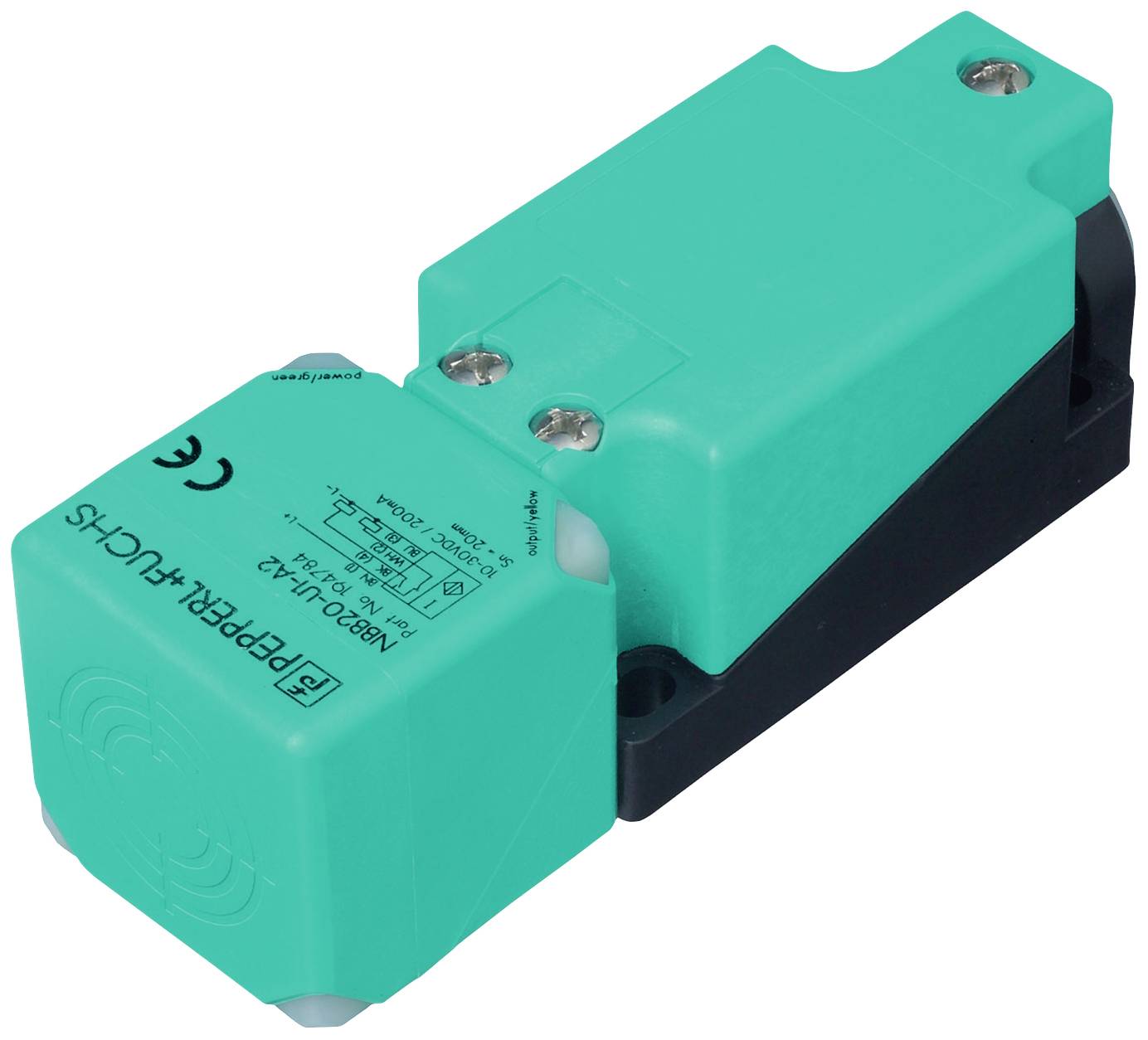

Obdĺžnikový zelený senzor so čiernou základňou, dvoma upevňovacími skrutkami a označením CE od značky Pepperl+Fuchs.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

1 rozpínací

1 spínací

Spínacia vzdialenosť (max.)

20 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (144,99 € / kus)

144,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NRB20-U1-E2-IO

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 rozpínací
1 spínací

Spínacia vzdialenosť (max.): 20 mm

Výstupy: PNP

Materiál puzdra: polyamid

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: práškovo lakované

Spôsob konštrukcie: zarovnaná

Pripojenie: skrutkové svorky

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 440 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628465 Pepperl+Fuchs senzor NRB20-U1-E2-IO 306534-0005 zarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628465 Pepperl+Fuchs senzor NRB20-U1-E2-IO 306534-0005 zarovnaná PNP

Popis

Spínacia vzdialenosť: 20 mm (výrobné nastavenie), Inštalácia: zapustená, Funkcia spínania: NO/NC programovateľné, Typ výstupu: PNP, Prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Funkcia spínania: normálne otvorené/zatvorené (NO/NC) programovateľné
Typ výstupu: PNP
Spínacia vzdialenosť: 20 mm (výrobné nastavenie)
Blízka snímacia vzdialenosť: 15 mm (aktivované softvérom)
Inštalácia: zapustená
Polarita výstupu: DC
Zaručená spínacia vzdialenosť: 0 ... 16,2 mm
redukčný faktor r Al : 1
redukčný faktor r Cu : 1
redukčný faktor r V2A (1,4301) : 1
redukčný faktor r St37 : 1
Typ výstupu: 3-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 440 Hz (prevádzka spínacieho bodu) | 0... 10 Hz (režim okna, režim bodu spínania s alarmom stability)
Hysterézia: zvyčajne 3%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 0,5V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA, typ 60 uA pri 25 °C
Prúd naprázdno: ≤20 mA
Oneskorenie pripravenosti: max 150 ms
Jednosmerné magnetické pole: 200 mT
Striedavé magnetické pole: 200 mT
Displej prevádzkového napätia: LED, zelená
Indikátor stavu: LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 701 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
rozhranie
Typ rozhrania: IO-Link (cez C/Q = svorka 4)
Verzia IO-Link: 1.1
ID zariadenia: 0x201005 (2101253)
Prenosová rýchlosť: COM2 (38,4 kbps)
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát (riadiaca strana): 2 bity | Výstup procesných dát (na strane regulátora): žiadny
Podpora "SIO Mode": áno
Typ kompatibilného hlavného portu: A
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose | Zdroj napájania triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: skrutkové svorky
Informácie o pripojení: Na jednom pripájacom bode môžu byť namontované maximálne 2 vodiče s rovnakým prierezom žíl! | Uťahovací moment 1,2 Nm + 10%
Prierez drôtu: do 2,5 mm 2
Najmenší prierez drôtu: bez koncoviek drôtu 0,5 mm 2 , s objímkami 0,34 mm 2
Najväčší prierez drôtu: bez koncoviek drôtu 2,5 mm 2 , s objímkami 1,5 mm 2
Materiál puzdra: PA/kov s epoxidovým práškovým nástrekom
Tvár: PA
Základňa puzdra: plast
Ochranný druh IP67
Hmotnosť: 275 g
Poznámka: Uťahovací moment: 1,8 Nm (kryt)
predvolené nastavenia
Štandardne: prevádzkový režim = prevádzka v bode spínania s alarmom stability | Spínacia funkcia = zatvárač (NIE) | Vzdialenosť snímania = 20 mm
