Name: Pepperl+Fuchs senzor NRN10-12GM40-A2-C 292519 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628275
Availability: BackOrder

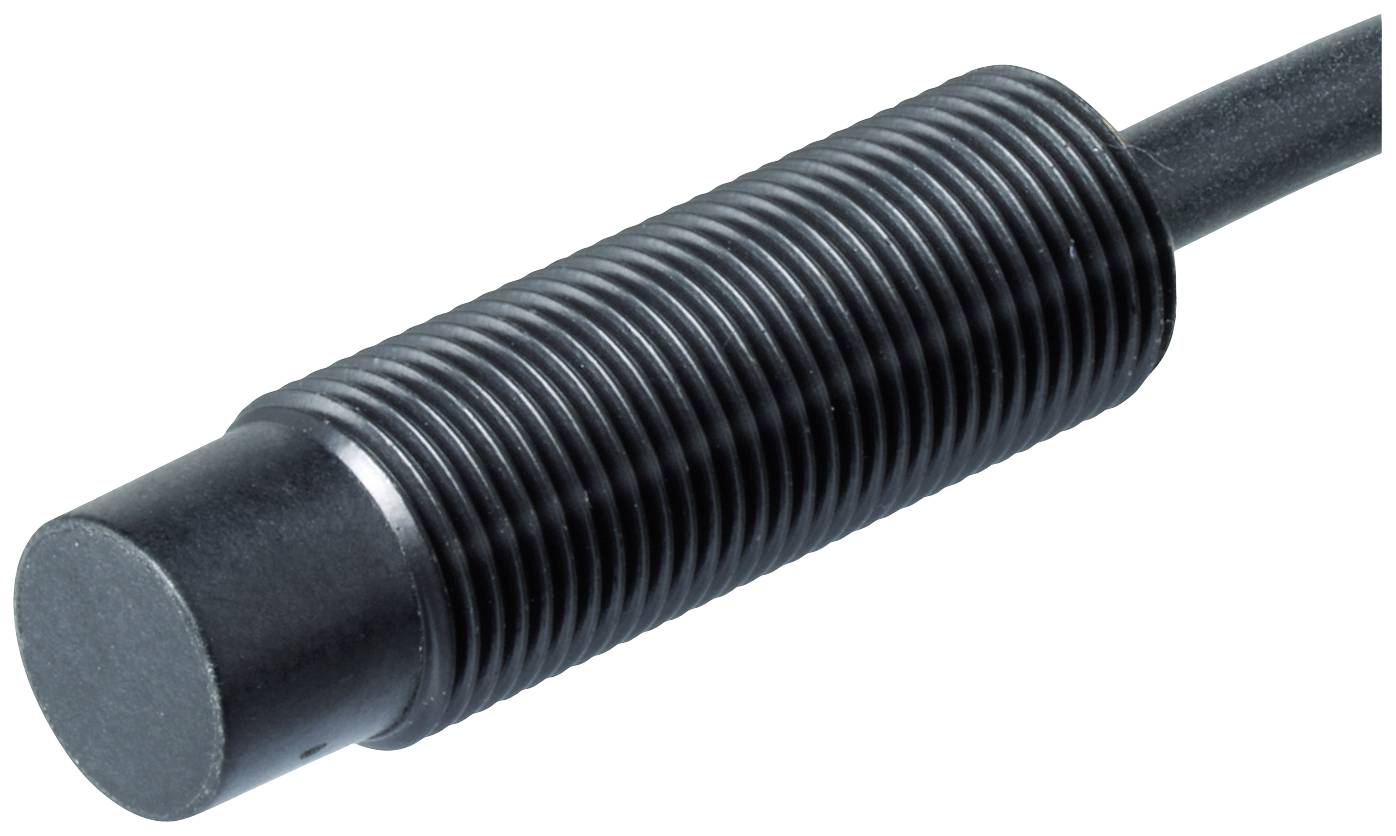

Valcový priblížový senzor s vrúbkovaným povrchom a káblom, určený na bezdotykové rozpoznávanie objektov.

Ilustračný obrázok

Kategória výrobku

senzor

Prevádzkové napätie max.

30 V/DC

Typ kontaktu

Antivalentná

Spínacia vzdialenosť (max.)

10 mm

Výstupy

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 23. 11.

Počet

Celkom (154,99 € / kus)

154,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: senzor

Typ: NRN10-12GM40-A2-C

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: Antivalentná

Spínacia vzdialenosť (max.): 10 mm

Výstupy: PNP

Materiál puzdra: mosaz

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: potiahnutý teflónom

Spôsob konštrukcie: nezarovnaná

Pripojenie: kábel

Dĺžka kábla: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68
IP69K

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

Spínacia frekvencia: 1000 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2628275 Pepperl+Fuchs senzor NRN10-12GM40-A2-C 292519 nezarovnaná PNP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628275 Pepperl+Fuchs senzor NRN10-12GM40-A2-C 292519 nezarovnaná PNP

Popis

Spínacia vzdialenosť: 10 mm, inštalácia: nezapustená, funkcia spínania: antivalentná, typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Spínacia funkcia: doplnková
Typ výstupu: PNP
Vzdialenosť snímania: 10 mm
Inštalácia: nie zapustená
Polarita výstupu: kladné spínanie
Zaručená spínacia vzdialenosť: 0 ... 8,1 mm
redukčný faktor r Al : 1
redukčný faktor r Cu : 1
redukčný faktor r V2A (1,4301) : 1
redukčný faktor r St37 : 1
Typ výstupu: 4-vodičový
vlastnosti
Prevádzkové napätie: 10 ... 30 V DC
Frekvencia spínania: 0 ... 1000 Hz
Hysterézia: zvyčajne 5%
Ochrana proti prepólovaniu: ochrana proti prepólovaniu
Ochrana proti skratu: taktovanie
Pokles napätia: ≤ 2V
Menovité izolačné napätie: 60 V
Prevádzkový prúd: 0 ... 200 mA
Zostatkový prúd: 0 ... 0,5 mA typ 0,1 uA pri 25 °C
Prúd naprázdno: ≤14mA
Oneskorenie pripravenosti: max 15 ms
Jednosmerné magnetické pole: 200 mT
Striedavé magnetické pole: 200 mT
Zobrazenie stavu spínania: celoobvodová LED, žltá
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 1393 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Dodržiavanie noriem a smerníc
Zhoda s normami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Schválenia a certifikáty
Trieda ochrany: II
Menovité izolačné napätie: 60 V
Menovité impulzné výdržné napätie: 800 V
Schválenie UL: cULus Listed, General Purpose | Zdroj energie triedy 2
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
mechanické údaje
Typ pripojenia: PUR kábel, 2 m
Prierez drôtu: 0,34 mm 2
Materiál puzdra: mosadz, potiahnutý PTFE
Tvár: PPS
Stupeň krytia: IP68 / IP69K
Hmotnosť: 62 g
Všeobecné informácie
Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
