Ilustračný obrázok
Pepperl+Fuchs V1-G-30M-PUR-ABG-V1-G upravený zástrčkový konektor pre senzory - aktory, 240787-100012, piny: 4, 4, 30 m,
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
zástrčka M12, rovná
Počet pólov
4
4
Dĺžka kábla
30 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (194,99 € / kus)
194,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Typ
V1-G-30M-PUR-ABG-V1-G
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
zástrčka M12, rovná
- Počet pólov
4
4
- Dĺžka kábla
30 m
- Materiál plášťa
PUR
- Menovité napätie
250 V DC/AC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Kódovanie
typ A
IP67
IP68
IP69
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
240787-100012
- Obsah
1 ks
- Priemer
4.8 mm
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2630470 Pepperl+Fuchs V1-G-30M-PUR-ABG-V1-G upravený zástrčkový konektor pre senzory - aktory, 240787-100012, piny: 4, 4, 30 m,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2630470 Pepperl+Fuchs V1-G-30M-PUR-ABG-V1-G upravený zástrčkový konektor pre senzory - aktory, 240787-100012, piny: 4, 4, 30 m,
Popis

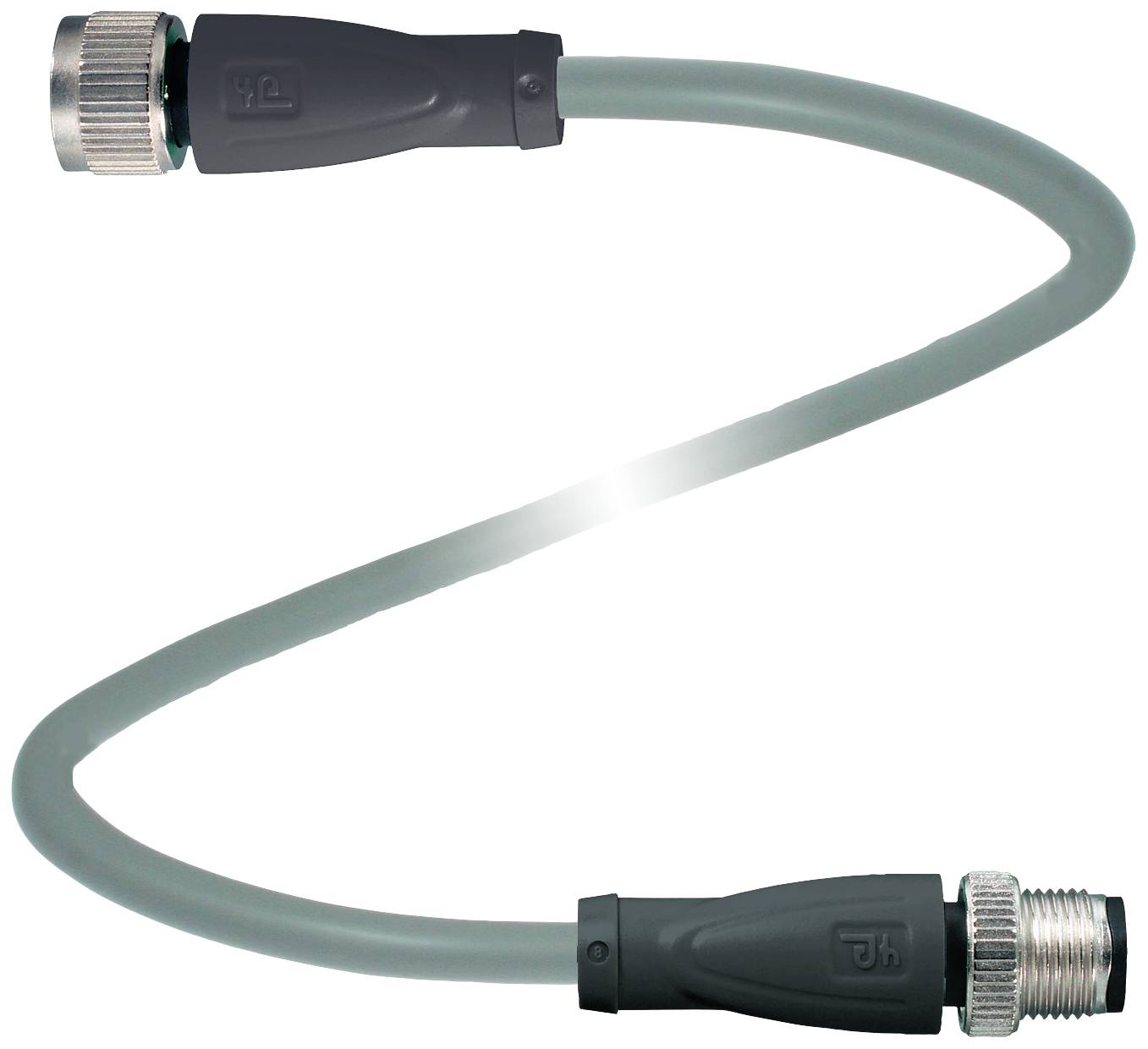

Pripojovací kábel M12 zásuvka rovná do M12 zástrčky rovná A-kódovaný, 4-kolíkový, PUR kábel sivý, tienený, dĺžka: 30 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- elektrické údaje
- Pracovné napätie: Max 250V AC/DC
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Bez halogénov: DIN VDE 0472-815 | EN 50267-2-1
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 80 °C (-40 ... 176F)
- Flexibilný kábel: -25 ... 80 °C (-13 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Tienenie: Štít umiestnený na skrutkovom spoji
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 4,8 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 100 N / 300 mm
- Farba plášťa: šedá (podobná RAL 7001)
- Počet jadier: 4
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 19 x 0,15 mm Ø
- Štít: Cu oplet, pocínovaný, 85% pokrytie
- Dĺžka: 30 m
- Skratka kábla: Li 9Y 11YM 4 x 0,34
- materiál
- Bez halogénov: áno
- Konektor
- Vrúbkovaný skrutkový spoj: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- Chemická odolnosť: dobrá
