Name: Pepperl+Fuchs V1-G-BK5M-PUR-R1-V1-G upravený zástrčkový konektor pre senzory - aktory, 70105646, piny: 4, 4, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2629718
Availability: BackOrder

Technické parametre

Typ: V1-G-BK5M-PUR-R1-V1-G

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: Rovná zástrčka na rovnú spojku

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: zástrčka M12, rovná

Počet pólov: 4
4

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 250 V DC/AC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 4.3 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Materiál kontaktu: au

Kontaktná plocha: au

Maximálny prierez: 0.34 mm²

: IP68
IP69

Vlastnosti: polyuretánový plášť

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70105646

Obsah: 1 ks

Priemer: 4.3 mm

Ø kábla do: 4.3 mm

Priemer kábla (rozsah): 4.3 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2629718 Pepperl+Fuchs V1-G-BK5M-PUR-R1-V1-G upravený zástrčkový konektor pre senzory - aktory, 70105646, piny: 4, 4, 5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2629718 Pepperl+Fuchs V1-G-BK5M-PUR-R1-V1-G upravený zástrčkový konektor pre senzory - aktory, 70105646, piny: 4, 4, 5 m, 1 ks

Popis

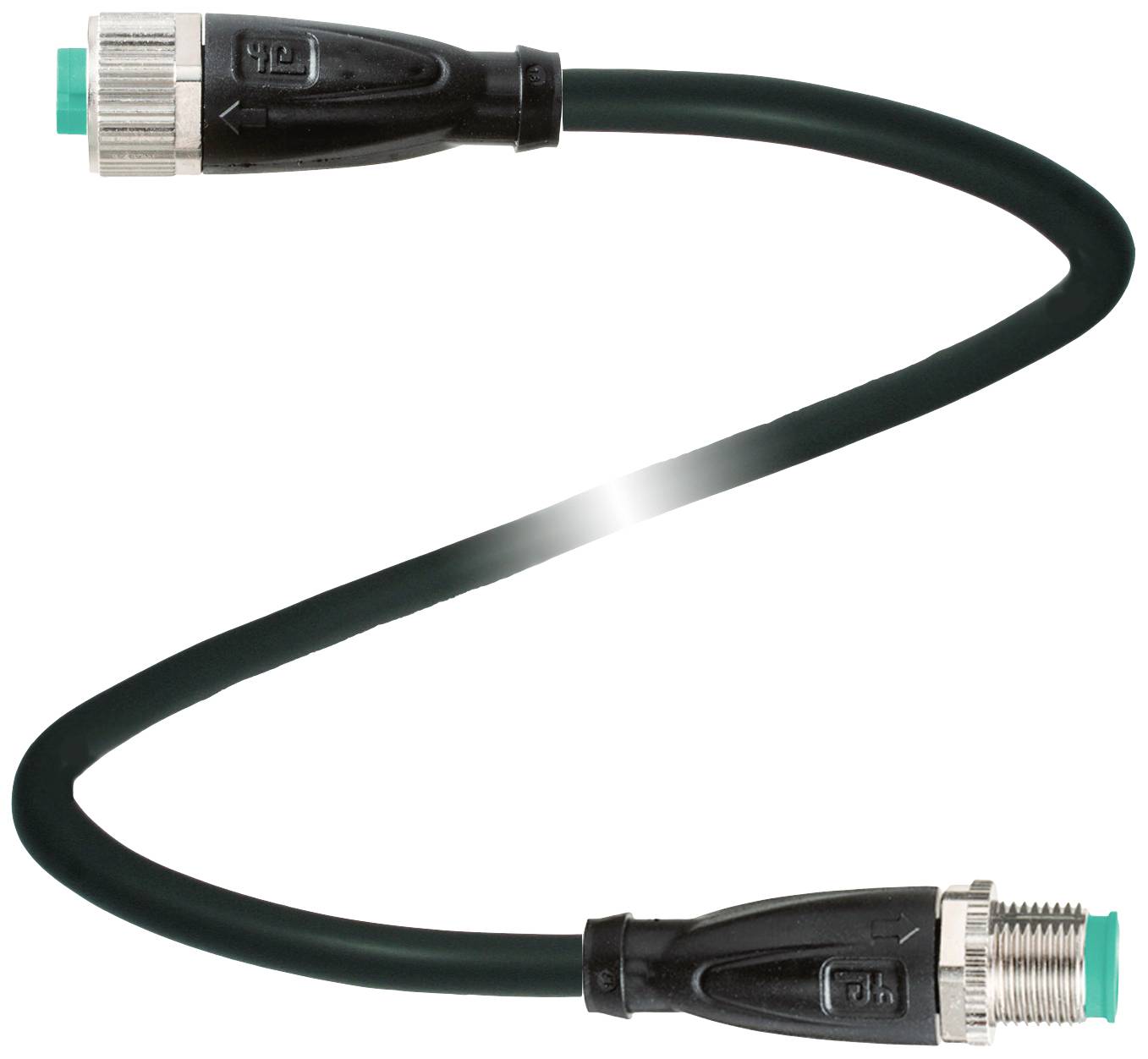

Prepojovací kábel, M12 až M12, PUR kábel 4-pin, robotika, dĺžka: 5 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
elektrické údaje
Pracovné napätie: Max 250V AC/DC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Horľavosť: UL 758 / 1581
Bez halogénov: DIN VDE 0472-815 | EN 50267-2-1
Odolnosť voči mikróbom: DIN EN 50525-2-21 / DIN VDE 0282-10
Odolnosť proti hydrolýze: DIN EN 50525-2-21
Odolnosť voči olejom: DIN EN 60811-2-1
Schválenia a certifikáty
Schválenie UL: AWM STYLE 20549 80°C 300V AWM IA/B 80°C 300V FT2 (kábel)
Číslo súboru UL: E231213
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -25 ... 80 °C (-13 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Stupeň krytia: IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
Priemer puzdra: 4,3 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 50 N / 300 mm
Farba plášťa: čierna (podobná RAL 7021)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 42 x 0,1 mm Ø
Dĺžka: 5 m
Skratka kábla: Li 9Y 11YM 4 x 0,34
Vhodnosť ťahacej reťaze
Cykly ťažnej reťaze: minimálne 1 000 000
Rýchlosť pojazdu: max 3 m/s
Dojazd: max 10 m
Zrýchlenie: 10 m/s max 2
Torzné cykly: min.10000000
Torzné napätie: ±360°/m
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Tesnenie: FKM
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Odolnosť voči slanej vode: áno
Odolnosť voči oleju: áno
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
Horľavosť: FT2
