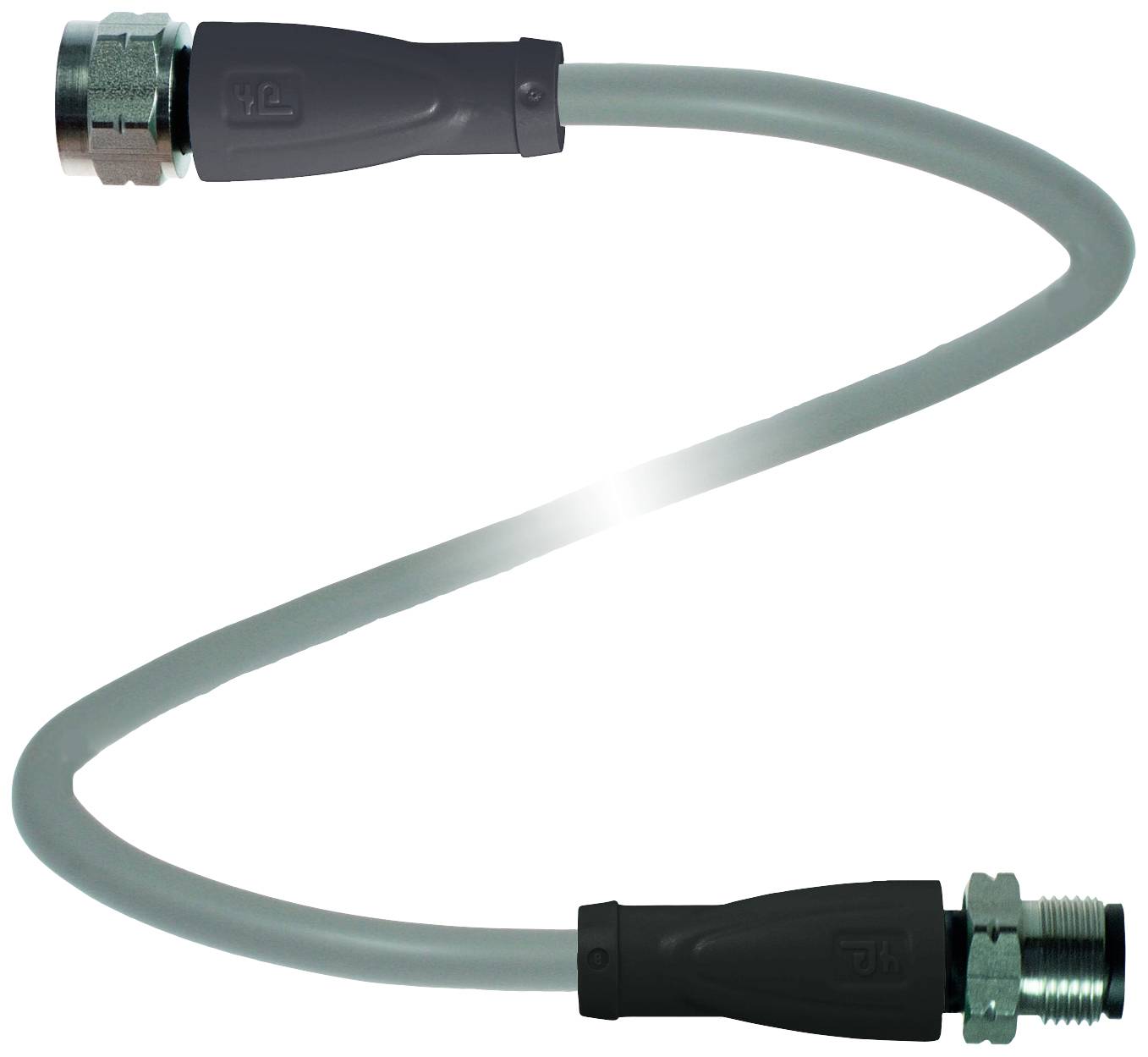

Ilustračný obrázok
Pepperl+Fuchs V1-GV4A-0,6M-PVC-V1-GV4A upravený zástrčkový konektor pre senzory - aktory, 207416, piny: 4, 4, 0.6 m, 1 k
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
Rovná zástrčka na rovnú spojku
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
zástrčka M12, rovná
Počet pólov
4
4
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (39,99 € / kus)
39,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V1-GV4A-0,6M-PVC-V1-GV4A
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Prevedenie
Rovná zástrčka na rovnú spojku
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
zástrčka M12, rovná
- Počet pólov
4
4
- Dĺžka kábla
0.6 m
- Materiál plášťa
PVC
- Menovité napätie
250 V DC/AC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
4.8 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
kábel so zástrčkou
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
zlato
- Kontaktná plocha
zlato
- Maximálny prierez
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
ohňovzdorný
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
207416
- Obsah
1 ks
- Priemer
4.8 mm
- Ø kábla do
4.8 mm
- Priemer kábla (rozsah)
4.8 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2630268 Pepperl+Fuchs V1-GV4A-0,6M-PVC-V1-GV4A upravený zástrčkový konektor pre senzory - aktory, 207416, piny: 4, 4, 0.6 m, 1 k
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2630268 Pepperl+Fuchs V1-GV4A-0,6M-PVC-V1-GV4A upravený zástrčkový konektor pre senzory - aktory, 207416, piny: 4, 4, 0.6 m, 1 k
Popis
Prepojovací kábel, M12 až M12, PVC kábel, 4-pin, dĺžka: 0,6 m, žily: 4 x 0,34 mm2
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- elektrické údaje
- Pracovné napätie: Max 250V AC/DC
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: IEC 60332-2-2
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -25 ... 70 °C (-13 ... 158°F)
- Kábel, pohyblivý: -5 ... 70 °C (23 ... 158°F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Montáž náradia: šesťhranná matica SW = 14 mm
- Cykly párenia: min. 100
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 4,8 mm
- polomer ohybu:> 10 x priemer kábla, posunutý
- Tesný strih bundy: max 80 N / 300 mm
- Farba plášťa: šedá (podobná RAL 7001)
- Počet jadier: 4
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 19 x 0,15 mm Ø
- Dĺžka: 0,6 m
- Skratka kábla: Li Y YM 4 x 0,34
- materiál
- Konektor
- Skrutkové pripojenie: nehrdzavejúca oceľ 1.4404 / AISI 316L (V4A)
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PVC
- Izolácia jadra: PVC
- Horľavosť: spomaľovač horenia
