Name: Pepperl+Fuchs V1-GV4A-15M-PUR-ABG0 upravený zástrčkový konektor pre senzory - aktory, 235338, piny: 4, 15 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630914
Availability: BackOrder

Technické parametre

Typ: V1-GV4A-15M-PUR-ABG0

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 4

Dĺžka kábla: 15 m

Materiál plášťa: PUR

Menovité napätie: 250 V DC/AC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 4.8 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Materiál kontaktu: Au (zlato)

Kontaktná plocha: Au (zlato)

: IP67
IP68
IP69

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 235338

Obsah: 1 ks

Priemer: 4.8 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630914 Pepperl+Fuchs V1-GV4A-15M-PUR-ABG0 upravený zástrčkový konektor pre senzory - aktory, 235338, piny: 4, 15 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630914 Pepperl+Fuchs V1-GV4A-15M-PUR-ABG0 upravený zástrčkový konektor pre senzory - aktory, 235338, piny: 4, 15 m, 1 ks

Popis

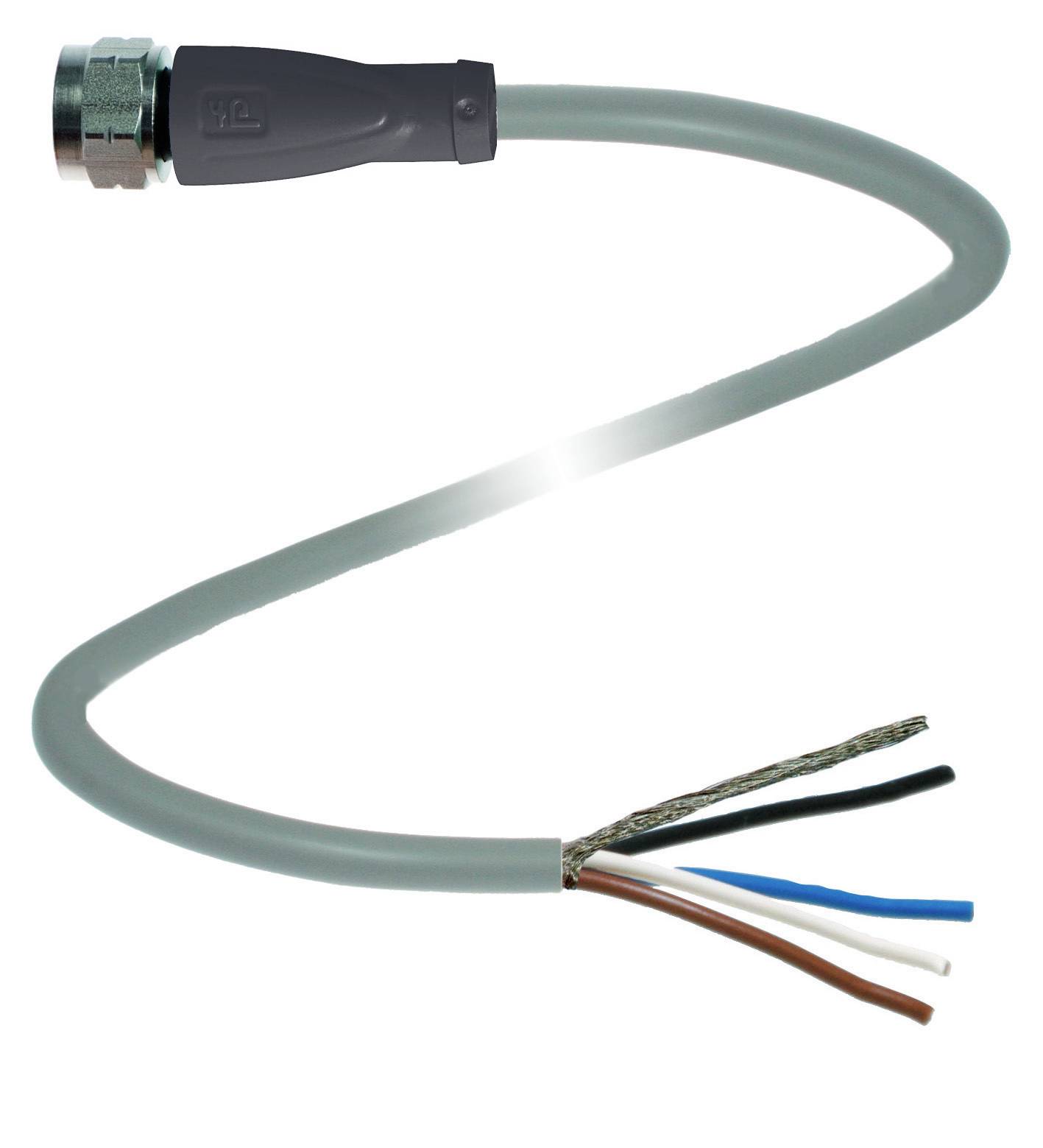

Káblová zásuvka, M12, nerez V4A, 4-pin, tienený, PUR kábel, dĺžka: 15 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
elektrické údaje
Pracovné napätie: Max 250V AC/DC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Bez halogénov: DIN VDE 0472-815 | EN 50267-2-1
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -25 ... 80 °C (-13 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Montáž náradia: šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Tienenie: Štít nie je pripojený k skrutkovému spoju
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,8 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 100 N / 300 mm
Farba plášťa: šedá (podobná RAL 7001)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 19 x 0,15 mm Ø
Štít: Cu oplet, pocínovaný, 85% pokrytie
Dĺžka: 15 m
Skratka kábla: Li 9Y 11YM 4 x 0,34
materiál
Bez halogénov: áno
Konektor
Skrutkové pripojenie: nehrdzavejúca oceľ 1.4404 / AISI 316L (V4A)
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Chemická odolnosť: dobrá
