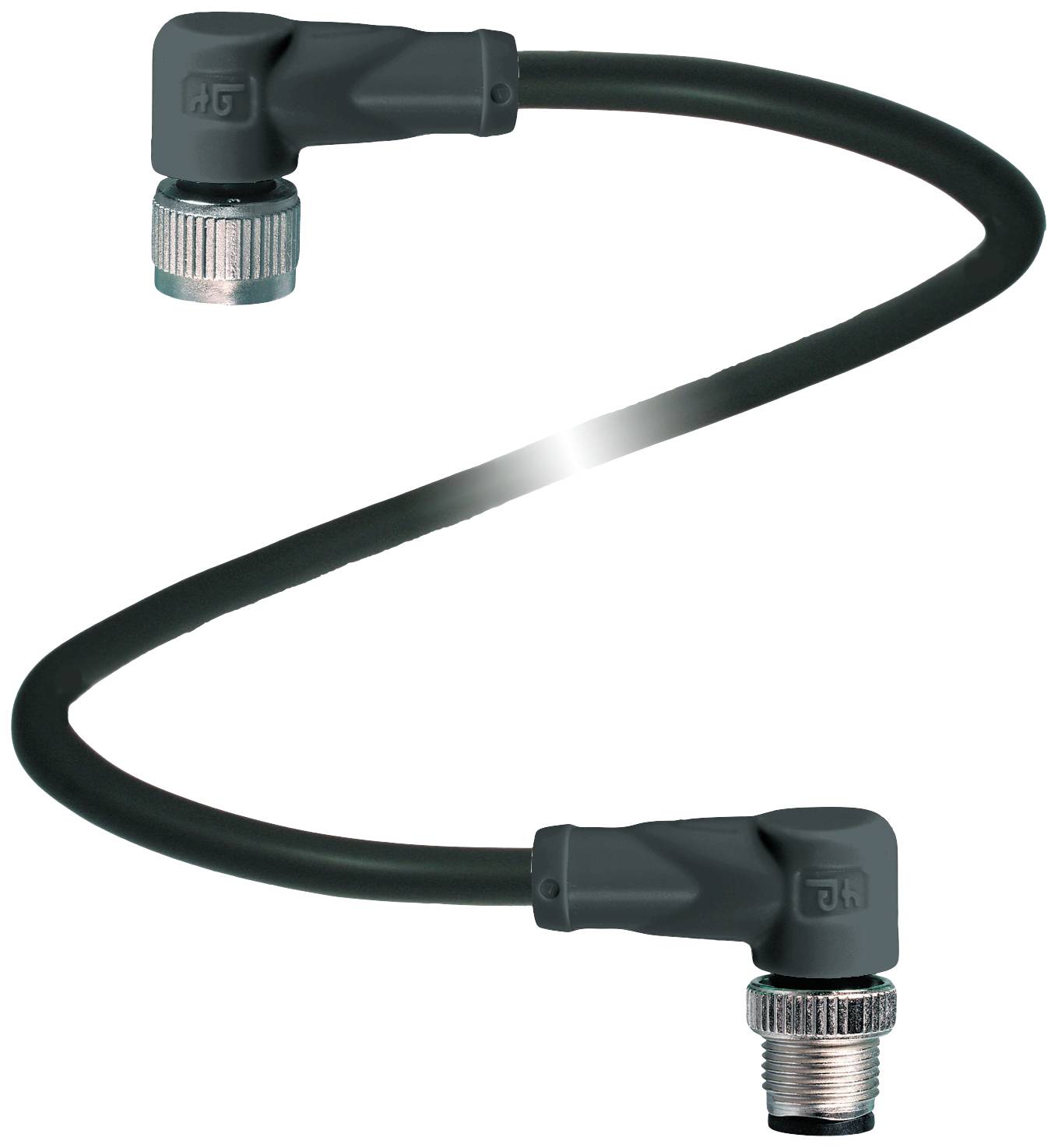

Ilustračný obrázok
Pepperl+Fuchs V1-W-BK1,1M-PUR-U5/ABG-V1-W upravený zástrčkový konektor pre senzory - aktory, 281663, piny: 4, 4, 1.1 m,
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, zahnutá
Strana pripojenia B
zástrčka M12, zahnutá
Počet pólov
4
4
Dĺžka kábla
1.1 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (59,99 € / kus)
59,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V1-W-BK1,1M-PUR-U5/ABG-V1-W
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, zahnutá
- Strana pripojenia B
zástrčka M12, zahnutá
- Počet pólov
4
4
- Dĺžka kábla
1.1 m
- Materiál plášťa
PUR
- Menovité napätie
250 V DC/AC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.5 mm²
- Vonkajší Ø
6 mm
- Prierez vodiča (káble senzor-aktor)
0.5 mm²
- Pripojenie
zástrčka M12
- Farba
čierna
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Farba kábla
čierna
- Kódovanie
typ A
- Kontaktná plocha
zlato
- Maximálny prierez
0.5 mm²
IP67
IP68
IP69
- Vlastnosti
tienený
- Min. teplota
-50 °C
- Max. teplota
105 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
281663
- Obsah
1 ks
- Priemer
6 mm
- Ø kábla do
6 mm
- Priemer kábla (rozsah)
6 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0.5 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2631609 Pepperl+Fuchs V1-W-BK1,1M-PUR-U5/ABG-V1-W upravený zástrčkový konektor pre senzory - aktory, 281663, piny: 4, 4, 1.1 m,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2631609 Pepperl+Fuchs V1-W-BK1,1M-PUR-U5/ABG-V1-W upravený zástrčkový konektor pre senzory - aktory, 281663, piny: 4, 4, 1.1 m,
Popis
Prepojovací kábel, M12 až M12, PUR kábel, 4-pin, tienený, dĺžka: 1,1 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: uhlová
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: uhlová
- Uzamykanie: skrutkové spojenie
- Počet palíc: 4
- Kódovanie: A-kódované
- Číslo súboru UL: E231213
- elektrické údaje
- Pracovné napätie: Max 250V AC/DC
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: UL 1581; EN 60332-2-2
- Bez halogénov: DIN VDE 0472-815 / DIN EN 50267-2-1
- Schválenia a certifikáty
- Schválenie UL: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kábel)
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -50 ... 105 °C (-58 ... 221 °F)
- Flexibilný kábel: -30 ... 105 °C (-22 ... 221 °F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Tienenie: Štít umiestnený na skrutkovom spoji
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
- Priemer puzdra: 6 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 80 N / 300 mm
- Farba plášťa: čierna (podobná RAL 7021)
- Počet jadier: 4
- Prierez drôtu: 0,5 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 28 x 0,15 mm Ø
- Štít: Cu oplet, pocínovaný, 85% pokrytie
- Dĺžka: 1,1 m
- Skratka kábla: Li 9Y C11Y 4 x 0,50
- materiál
- Bez halogénov: áno
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- UV odolnosť: áno
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
- Horľavosť: FT2
