Name: Pepperl+Fuchs V15-G-0,5M-PUR upravený zástrčkový konektor pre senzory - aktory, 239998-0043, piny: 5, 0.5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631436
Availability: BackOrder

Technické parametre

Typ: V15-G-0,5M-PUR

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 5

Dĺžka kábla: 0.5 m

Materiál plášťa: PUR

Menovité napätie: 60 V/DC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 4.8 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Materiál kontaktu: au

Kontaktná plocha: au

Maximálny prierez: 0.34 mm²

Prierez min: 0.34 mm²

: IP68
IP69

Vlastnosti: možno použiť pre vlečenie

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 239998-0043

Obsah: 1 ks

Priemer: 4.8 mm

Ø kábla do: 4.8 mm

Ø kábla od: 4.8 mm

Priemer kábla (rozsah): 4.8 - 4.8 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2631436 Pepperl+Fuchs V15-G-0,5M-PUR upravený zástrčkový konektor pre senzory - aktory, 239998-0043, piny: 5, 0.5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2631436 Pepperl+Fuchs V15-G-0,5M-PUR upravený zástrčkový konektor pre senzory - aktory, 239998-0043, piny: 5, 0.5 m, 1 ks

Popis

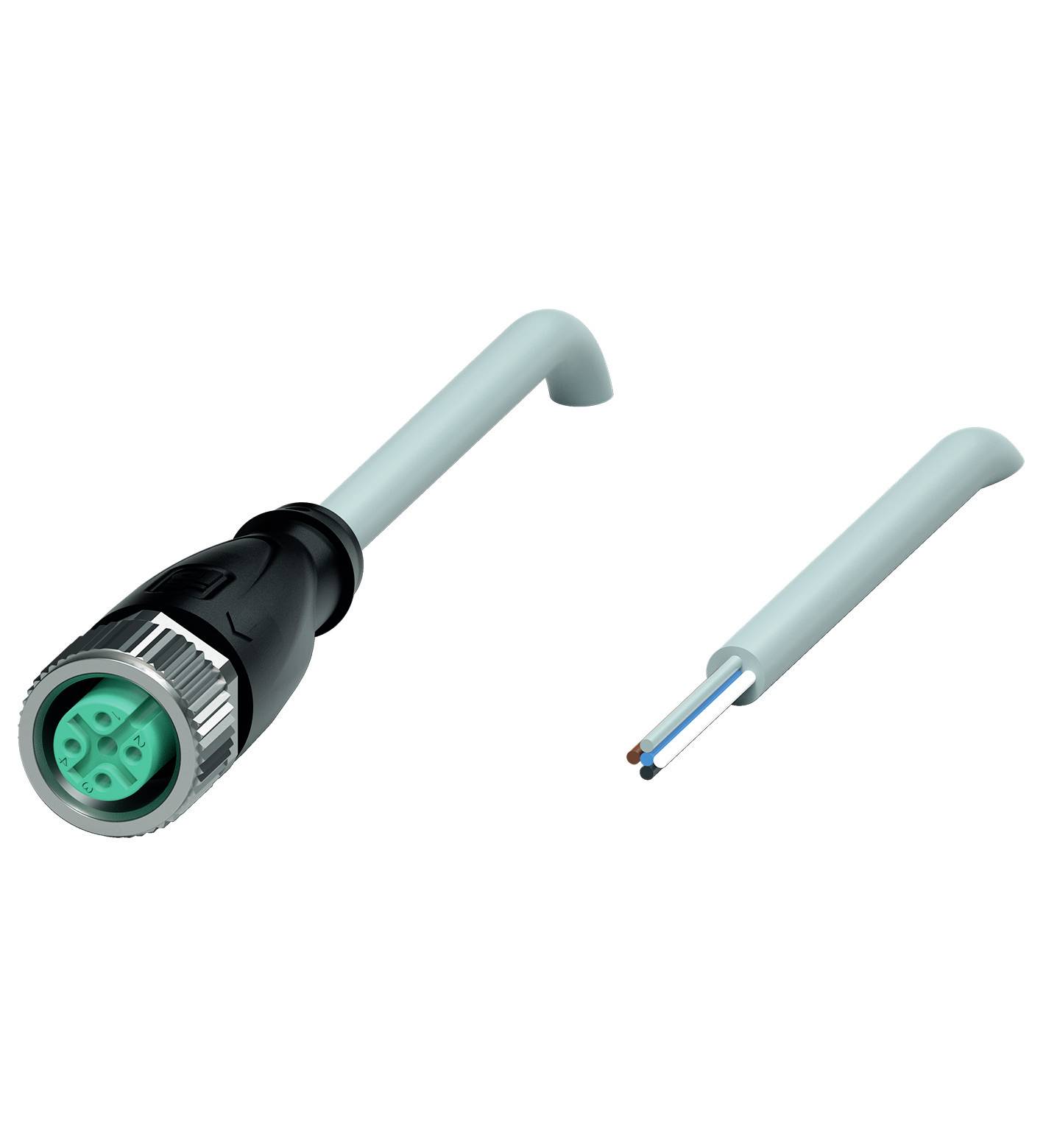

Káblová zásuvka M12 rovná A-kódovaná, 5-pólová, PUR kábel sivý, dĺžka: 0,5 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 5
Kódovanie: A-kódované
konektor 2
Pripojenie: voľný koniec kábla
elektrické údaje
Prevádzkové napätie: Max 48VAC / 60VDC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Bez halogénov: IEC 60754-1
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -25 ... 80 °C (-13 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Stupeň krytia: IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 4,8 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 60 N / 500 mm
Farba plášťa: šedá (podobná RAL 7001)
Počet jadier: 5
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny | Vodič 5: sivý
Štruktúra jadra: 19 x 0,15 mm Ø
Dĺžka: 0,5 m
Skratka kábla: Li 9Y 11YM 5 x 0,34
Vhodnosť ťahacej reťaze
Cykly ťahovej reťaze: max 50 / deň
Rýchlosť pojazdu: max 0,3 m/s
materiál
Bez halogénov: áno
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Tesnenie: FKM
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Chemická odolnosť: dobrá
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
