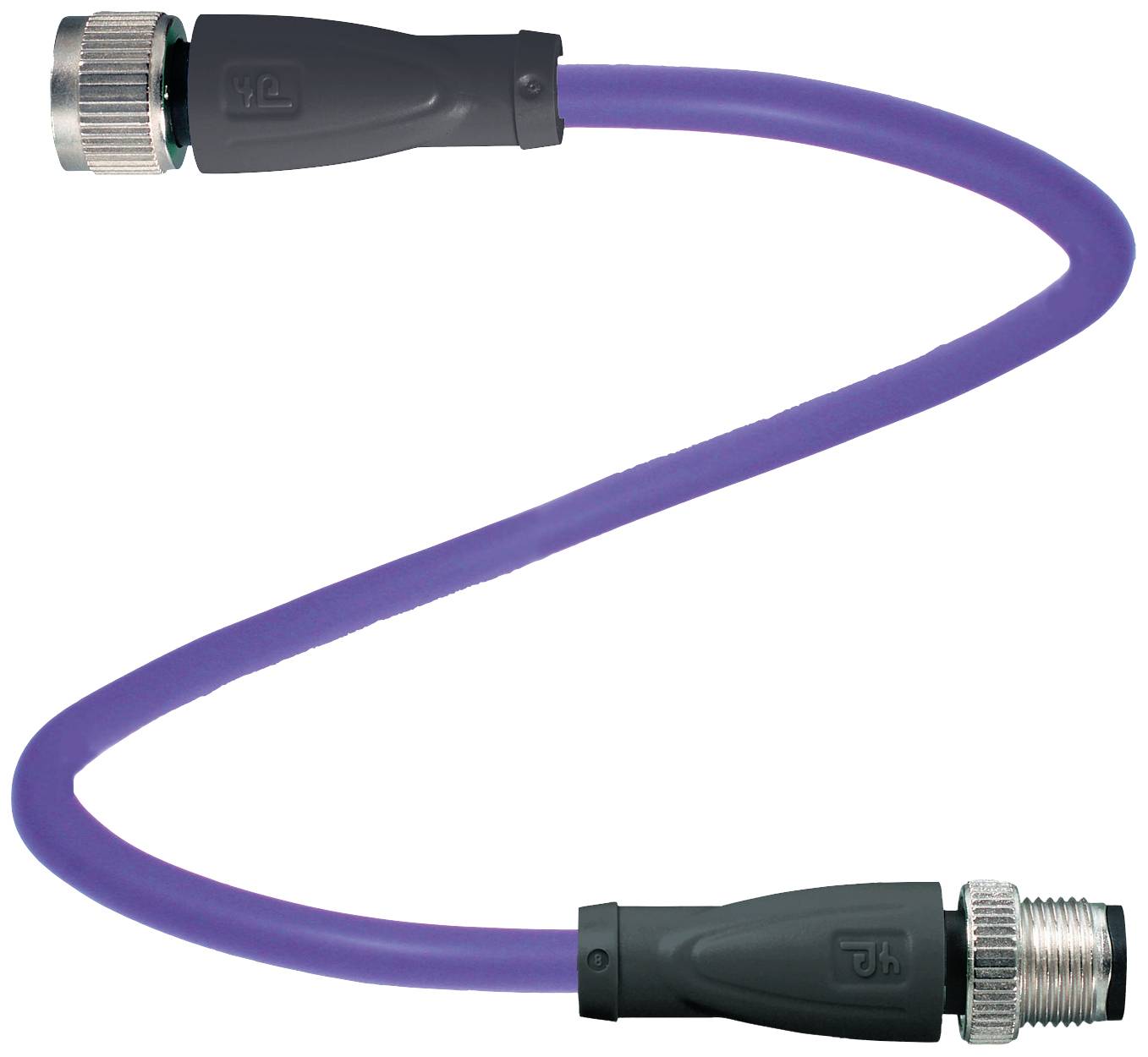

Ilustračný obrázok
Pepperl+Fuchs V15-G-VT0,5M-PUR-U/CAN-V15-G upravený zástrčkový konektor pre senzory - aktory, 70135617, piny: 5, 5, 0.5
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
zástrčka M12, rovná
Počet pólov
5
5
Dĺžka kábla
0.5 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (61,99 € / kus)
61,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V15-G-VT0,5M-PUR-U/CAN-V15-G
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
zástrčka M12, rovná
- Počet pólov
5
5
- Dĺžka kábla
0.5 m
- Materiál plášťa
PUR
- Menovité napätie
60 V/DC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
6.1 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zásuvka M12
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
zlato
- Kontaktná plocha
zlato
- Maximálny prierez
0.34 mm²
- Prierez min
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
možno použiť pre vlečenie
- Min. teplota
-25 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
70135617
- Obsah
1 ks
- Priemer
6.1 mm
- Ø kábla do
6.1 mm
- Priemer kábla (rozsah)
6.1 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2630854 Pepperl+Fuchs V15-G-VT0,5M-PUR-U/CAN-V15-G upravený zástrčkový konektor pre senzory - aktory, 70135617, piny: 5, 5, 0.5
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2630854 Pepperl+Fuchs V15-G-VT0,5M-PUR-U/CAN-V15-G upravený zástrčkový konektor pre senzory - aktory, 70135617, piny: 5, 5, 0.5
Popis
Kábel zbernice DeviceNet/CANOpen zásuvka M12 priamo; M12 konektor rovný A-kódovaný, 5-kolíkový, PUR kábel fialový; tienené, UL-schválené, vhodné pre vlečné reťaze,; odolný voči slanej vode; Dĺžka: 0,5m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 5
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 5
- Kódovanie: A-kódované
- Číslo súboru UL: E231213
- elektrické údaje
- Prevádzkové napätie: Max 48VAC / 60VDC
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: UL 2556, IEC 60332-1-2
- Bez halogénov: IEC 60754-1
- Chemická odolnosť: DIN EN 60811-2-1
- Odolnosť voči olejom: DIN EN 60811-2-1
- Schválenia a certifikáty
- Schválenie UL: uvedené v zozname CMX (kábel)
- Podmienky prostredia
- teplota okolia
- Konektor: -25 ... 90 °C (-13 ... 194 °F)
- Pevný kábel: -20 ... 80 °C (-4 ... 176F)
- Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Tienenie: tienenie pripojené na kolík 1 a skrutkové spojenie
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer plášťa: 6,1 mm
- polomer ohybu:> 8 x priemer kábla, pohyblivý |> 4 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 60 N / 100 mm
- Farba plášťa: fialová (podobná RAL 4001)
- Počet jadier: 4
- Prierez drôtu: 0,34 mm 2
- farba jadra: jadro 1: červená | Vodič 2: čierny | Drôt 3: biely | Jadro 4: modré
- Štruktúra jadra: 7 x 0,254 mm Ø | skrútené do párov, aby vytvorili hviezdnu štvoricu
- Štít: Cu oplet, pocínovaný, 80% krytie
- Dĺžka: 0,5 m
- Skratka kábla: Li 9Y 11Y 4 x 0,34
- Vhodnosť ťahacej reťaze
- Cykly ťažnej reťaze: minimálne 3 000 000
- Rýchlosť pojazdu: max 2,5 m/s
- Zrýchlenie: 12 m/s max 2 materiál
- Bez halogénov: áno
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- Odolnosť voči slanej vode: áno
- Odolnosť voči oleju: áno
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
- Horľavosť: VW-1
