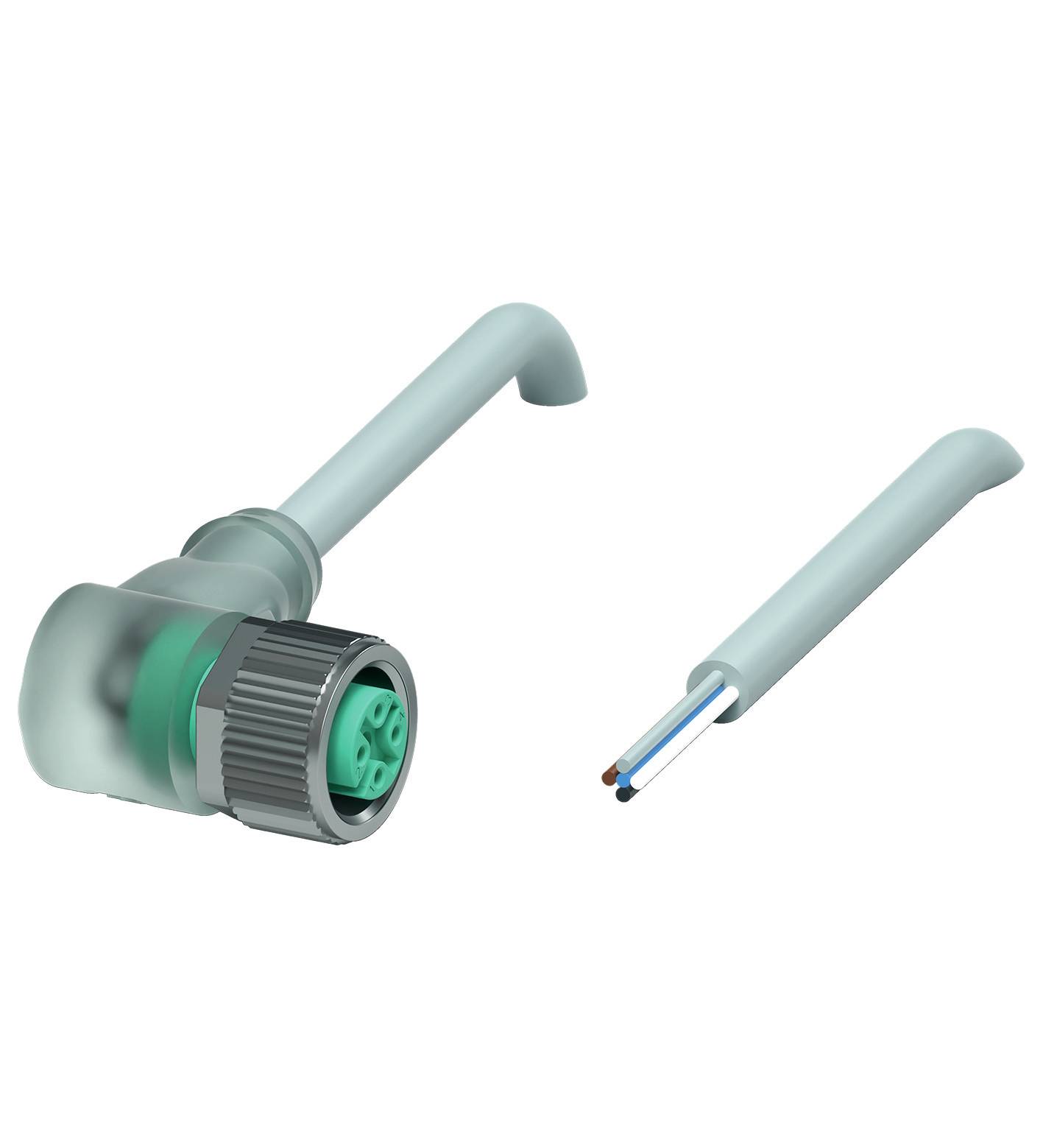

Ilustračný obrázok
Pepperl+Fuchs V15-W-A2-20M-PUR upravený zástrčkový konektor pre senzory - aktory, 288053, piny: 5, 20 m, 1 ks
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, zahnutá
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
5
Dĺžka kábla
20 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (83,99 € / kus)
83,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V15-W-A2-20M-PUR
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, zahnutá
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
5
- Dĺžka kábla
20 m
- Materiál plášťa
PUR
- Menovité napätie
24 V/DC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
4.8 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zásuvka
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
au
- Kontaktná plocha
au
- Maximálny prierez
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
kódové označenie A
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
288053
- Obsah
1 ks
- Priemer
4.8 mm
- Ø kábla do
4.8 mm
- Priemer kábla (rozsah)
4.8 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2631619 Pepperl+Fuchs V15-W-A2-20M-PUR upravený zástrčkový konektor pre senzory - aktory, 288053, piny: 5, 20 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2631619 Pepperl+Fuchs V15-W-A2-20M-PUR upravený zástrčkový konektor pre senzory - aktory, 288053, piny: 5, 20 m, 1 ks
Popis
Káblová zásuvka M12 lomená A-kódovaná, LED 5-pólová, PUR kábel sivý, dĺžka: 20 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: uhlová
- Uzamykanie: skrutkové spojenie
- Počet palíc: 5
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: voľný koniec kábla
- Indikátory/ovládacie prvky
- Zelená LED: prevádzkový displej
- Žltá LED: Pin 4 funkčný displej
- elektrické údaje
- Prevádzkové napätie: max. 24 V DC -20% / +25%
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Bez halogénov: IEC 60754-1
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 80 °C (-40 ... 176F)
- Flexibilný kábel: -25 ... 80 °C (-13 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 4,8 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 60 N / 500 mm
- Farba plášťa: šedá (podobná RAL 7001)
- Počet jadier: 5
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny | Vodič 5: sivý
- Štruktúra jadra: 19 x 0,15 mm Ø
- Dĺžka: 20 m
- Skratka kábla: Li 9Y 11YM 5 x 0,34
- Vhodnosť ťahacej reťaze
- Cykly ťažnej reťaze: max 50 / deň
- Rýchlosť pojazdu: max 0,3 m/s
- materiál
- Bez halogénov: áno
- Konektor
- Vrúbkované skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, priehľadné
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- Chemická odolnosť: dobrá
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
