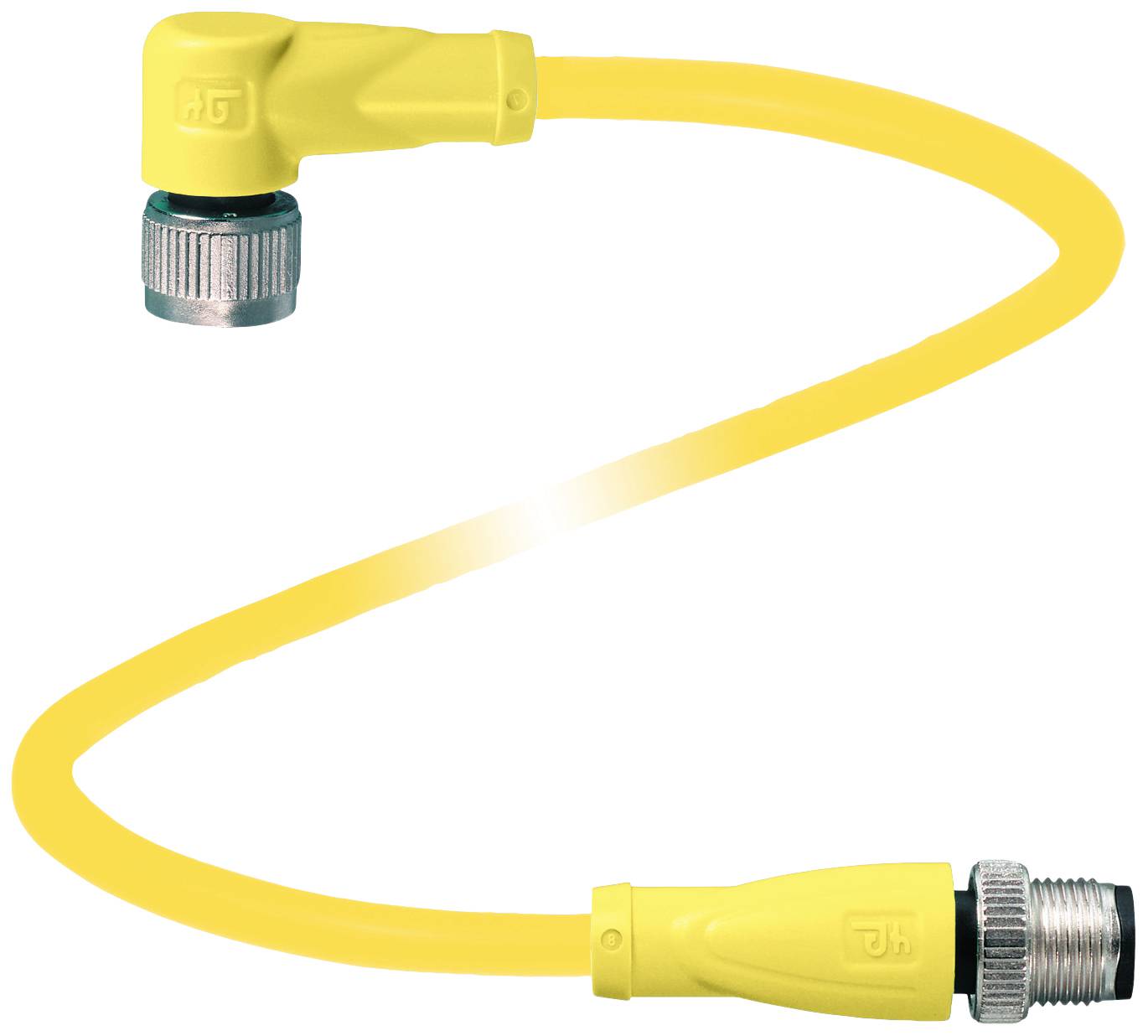

Name: Pepperl+Fuchs V15-W-S-YE10M-PUR-A-V15-G upravený zástrčkový konektor pre senzory - aktory, 253000, piny: 5, 5, 10 m, 1 k
Brand: Pepperl+Fuchs
SKU: 2630530
Availability: BackOrder

Technické parametre

Typ: V15-W-S-YE10M-PUR-A-V15-G

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, zahnutá

Strana pripojenia B: zástrčka M12, rovná

Počet pólov: 5
5

Dĺžka kábla: 10 m

Materiál plášťa: PUR

Menovité napätie: 60 V/DC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 4.7 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka M12

Farba: výstražná žltá

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: typ A

Materiál kontaktu: au

Kontaktná plocha: au

Maximálny prierez: 0.34 mm²

: IP67
IP68
IP69

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 253000

Obsah: 1 ks

Priemer: 4.7 mm

Ø kábla do: 4.7 mm

Priemer kábla (rozsah): 4.7 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

Na stiahnutie

Datasheet

Datasheet 2630530 Pepperl+Fuchs V15-W-S-YE10M-PUR-A-V15-G upravený zástrčkový konektor pre senzory - aktory, 253000, piny: 5, 5, 10 m, 1 k

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630530 Pepperl+Fuchs V15-W-S-YE10M-PUR-A-V15-G upravený zástrčkový konektor pre senzory - aktory, 253000, piny: 5, 5, 10 m, 1 k

Popis

Prepojovací kábel, M12 až M12, PUR kábel, 5-pin, dĺžka: 10 m, žily: 5 x 0,34 mm2

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M12
Verzia: uhlová
Uzamykanie: skrutkové spojenie
Počet palíc: 5
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 5
Kódovanie: A-kódované
Číslo súboru UL: E231213
elektrické údaje
Prevádzkové napätie: Max 48VAC / 60VDC
Prevádzkový prúd: Max 4A
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Horľavosť: UL 1581; EN 60332-2-2
Bez halogénov: DIN VDE 0472-815 | IEC 60754-1
Odolnosť voči mikróbom: DIN EN 50525-2-21 / DIN VDE 0282-10
Odolnosť proti hydrolýze: DIN EN 50525-2-21
Schválenia a certifikáty
Schválenie UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -25 ... 80 °C (-13 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Stupeň krytia: IP67 / IP68 / IP69
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
Priemer plášťa: 4,7 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 50 N / 300 mm
Farba plášťa: žltá (podobná RAL 1021)
Počet jadier: 5
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 2: biely | Drôt 3: modrý | Vodič 4: čierny | Vodič 5: sivý
Štruktúra jadra: 42 x 0,1 mm Ø
Dĺžka: 10 m
Skratka kábla: Li F 9Y 11Y 5 x 0,34
Vhodnosť ťahacej reťaze
Cykly ťažnej reťaze: minimálne 5 000 000
Rýchlosť pojazdu: max 3,3 m/s
Dojazd: max 5 m
Zrýchlenie: max 5 m/s 2
Torzné cykly: min.1 000 000
Torzné napätie: ±180°/m
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Vrúbkovaný skrutkový spoj: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, žltá
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Odolnosť proti rozstreku pri zváraní: áno
Chemická odolnosť: dobrá
Odolnosť voči oleju: áno
Odolnosť voči chladiacemu mazivu: áno
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
Horľavosť: FT2
