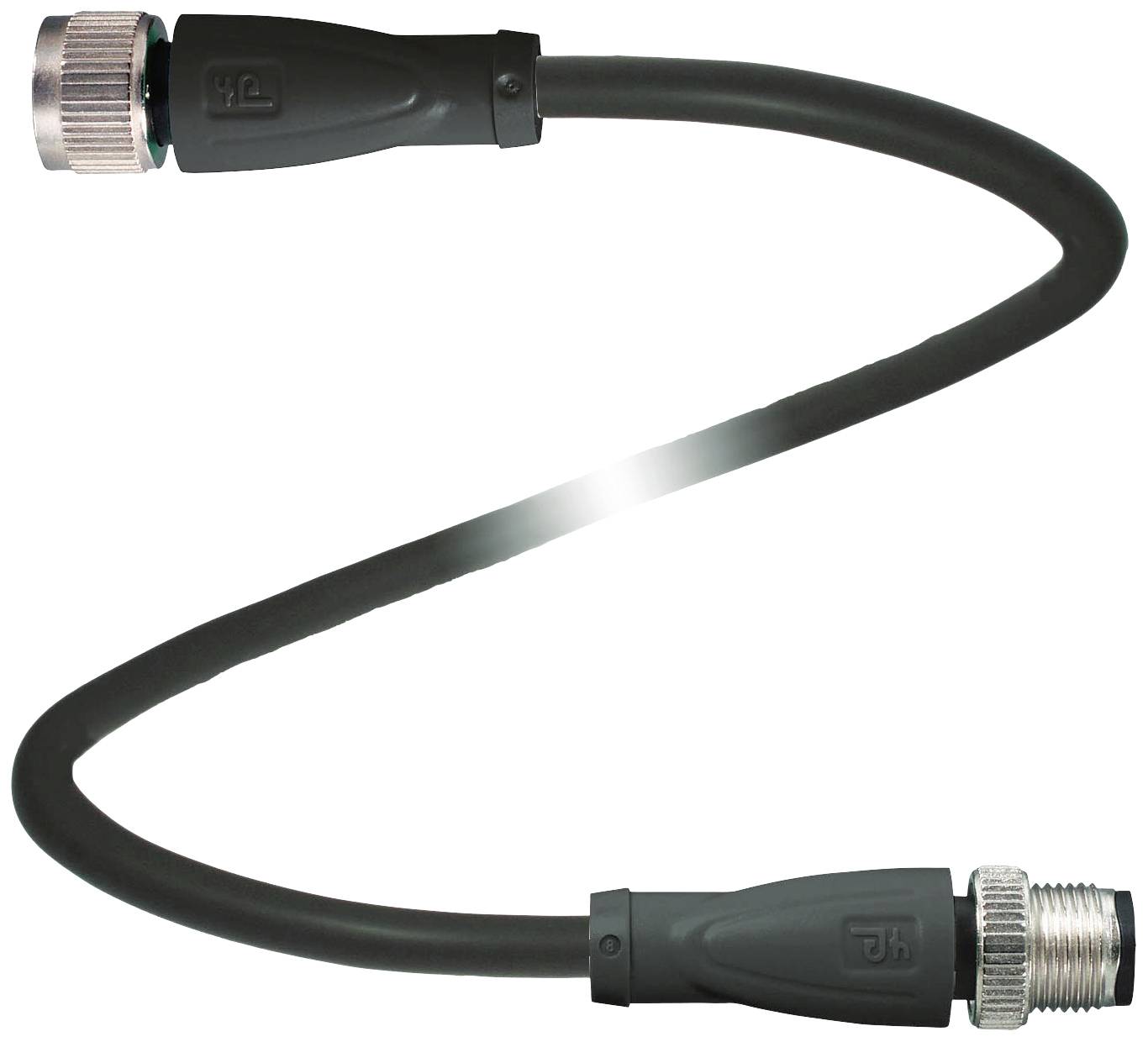

Ilustračný obrázok
Pepperl+Fuchs V19-G-BK5M-PVC-U-V19-G upravený zástrčkový konektor pre senzory - aktory, 240775-100086, piny: 8, 8, 5 m,
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
Rovná zástrčka na rovnú spojku
Norma zástrčky
I / O konektor
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
zástrčka M12, rovná
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (73,99 € / kus)
73,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V19-G-BK5M-PVC-U-V19-G
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Prevedenie
Rovná zástrčka na rovnú spojku
- Norma zástrčky
I / O konektor
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
zástrčka M12, rovná
- Počet pólov
8
8
- Dĺžka kábla
5 m
- Materiál plášťa
PVC
- Menovité napätie
30 V DC/AC
- Menovitý prúd
2 A
- Menovitý prúd - filter
2 A
- Vonkajší Ø
6.3 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zástrčka
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Kontaktná plocha
Au (zlato)
IP67
IP68
IP69
- Vlastnosti
odolný voči olejom
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
240775-100086
- Obsah
1 ks
- Priemer
6.3 mm
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2629820 Pepperl+Fuchs V19-G-BK5M-PVC-U-V19-G upravený zástrčkový konektor pre senzory - aktory, 240775-100086, piny: 8, 8, 5 m,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629820 Pepperl+Fuchs V19-G-BK5M-PVC-U-V19-G upravený zástrčkový konektor pre senzory - aktory, 240775-100086, piny: 8, 8, 5 m,
Popis
Žiadne ďalšie informácie
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 8
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 8
- Kódovanie: A-kódované
- Číslo súboru UL: E231213
- elektrické údaje
- Prevádzkové napätie: Max 30V AC/DC
- Prevádzkový prúd: 2A max
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: UL 758 / 1581, IEC 60332-1-2
- Odolnosť voči olejom: DIN EN 60811-2-1
- Schválenia a certifikáty
- Schválenie UL: AWM STYLE 2464 AWM IA/B 80°C 300V FT1 (kábel)
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 80 °C (-40 ... 176F)
- Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
- Priemer plášťa: 6,3 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 50 N / 300 mm
- Farba plášťa: čierna (podobná RAL 9005)
- Počet jadier: 8
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: biely | Vodič 2: hnedý | drôt 3: zelený | Vodič 4: žltý | Vodič 5: sivý | Drôt 6: ružový | Drôt 7: modrý | Jadro 8: červené
- Štruktúra jadra: 42 x 0,1 mm Ø
- Dĺžka: 5 m
- Skratka kábla: Li Y YM 8 x 0,34
- materiál
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PVC
- Izolácia jadra: PVC
- Odolnosť voči oleju: áno
- Horľavosť: FT1
