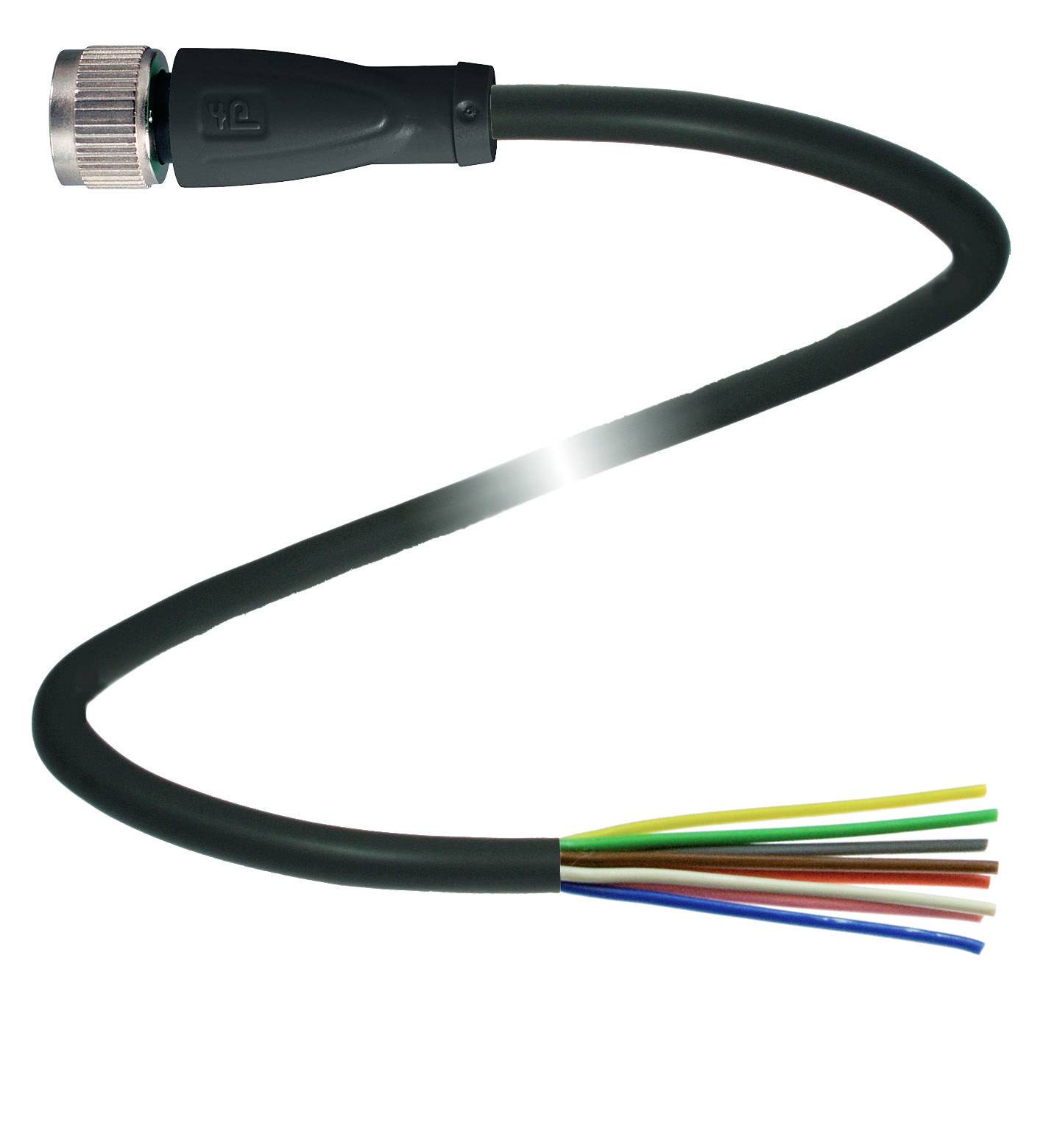

Ilustračný obrázok
Pepperl+Fuchs V19-G-BK60M-PUR-U upravený zástrčkový konektor pre senzory - aktory, 239998-0041, piny: 8, 60 m, 1 ks
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M12, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
8
Dĺžka kábla
60 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (299,00 € / kus)
299,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Typ
V19-G-BK60M-PUR-U
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M12, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
8
- Dĺžka kábla
60 m
- Materiál plášťa
PUR
- Menovité napätie
30 V DC/AC
- Menovitý prúd
2 A
- Menovitý prúd - filter
2 A
- Prierez pripojovacieho vodiča (max.)
0.25 mm²
- Vonkajší Ø
6 mm
- Prierez vodiča (káble senzor-aktor)
0.25 mm²
- Pripojenie
zásuvka
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
au
- Kontaktná plocha
au
- Maximálny prierez
0.25 mm²
IP67
IP68
IP69
- Vlastnosti
kódové označenie A
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
239998-0041
- Obsah
1 ks
- Priemer
6 mm
- Ø kábla do
6 mm
- Priemer kábla (rozsah)
6 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0.25 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2631435 Pepperl+Fuchs V19-G-BK60M-PUR-U upravený zástrčkový konektor pre senzory - aktory, 239998-0041, piny: 8, 60 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2631435 Pepperl+Fuchs V19-G-BK60M-PUR-U upravený zástrčkový konektor pre senzory - aktory, 239998-0041, piny: 8, 60 m, 1 ks
Popis
Káblová zásuvka M12 rovná A-kódovaná, 8-pólová, PUR kábel čierny, schválená UL, vhodná pre vlečné reťaze, vhodná na torzné, dĺžka: 60 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 8
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: voľný koniec kábla
- Číslo súboru UL: E231213
- elektrické údaje
- Prevádzkové napätie: Max 30V AC/DC
- Prevádzkový prúd: 2A max
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: UL 1581; EN 60332-2-2
- Bez halogénov: IEC 60754-1
- Schválenia a certifikáty
- Schválenie UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 80 °C (-40 ... 176F)
- Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 6 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
- Pevné uloženie plášťa: max 80 N / 500 mm
- Farba plášťa: čierna (podobná RAL 9005)
- Počet jadier: 8
- Prierez drôtu: 0,25 mm 2
- Farba vodiča: Vodič 1: biely | Vodič 2: hnedý | drôt 3: zelený | Vodič 4: žltý | Vodič 5: sivý | Drôt 6: ružový | Drôt 7: modrý | Jadro 8: červené
- Štruktúra jadra: 14 x 0,15 mm Ø
- Dĺžka: 60 m
- Skratka kábla: Li 9Y 11Y 8 x 0,25
- materiál
- Sloboda LABS: áno
- Bez halogénov: áno
- Konektor
- Vrúbkované skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- UV odolnosť: áno
- Chemická odolnosť: dobrá
- Odolnosť voči oleju: áno
- Odolnosť voči chladiacemu mazivu: áno
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
- Horľavosť: FT2
