Name: Pepperl+Fuchs V19SX-G-GN2M-PUR-E2S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70134696, piny: 8, 8, 2 m, 1
Brand: Pepperl+Fuchs
SKU: 2630851
Availability: BackOrder

Technické parametre

Typ: V19SX-G-GN2M-PUR-E2S-V45-G

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zástrčka RJ45

Počet pólov: 8
8

Dĺžka kábla: 2 m

Materiál plášťa: PUR

Menovité napätie: 60 V/DC

Menovitý prúd: 0.5 A

Menovitý prúd - filter: 500 mA

Prierez pripojovacieho vodiča (max.): 0.14 mm²

Vonkajší Ø: 6.2 mm

Prierez vodiča (káble senzor-aktor): 0.14 mm²

Pripojenie: zástrčka M12

Typ závitu, šírka pripojenie: M12 x 1

Typ závitu, pripojenie kábla a montáž: M12 x 1

Kódovanie: Typ X

Materiál kontaktu: Ni / Au

Kontaktná plocha: Ni / Au

Maximálny prierez: 0.14 mm²

: IP67
IP20

Vlastnosti: X kódovanie

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70134696

Obsah: 1 ks

Priemer: 6.2 mm

Ø kábla do: 6.2 mm

Priemer kábla (rozsah): 6.2 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0.14 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630851 Pepperl+Fuchs V19SX-G-GN2M-PUR-E2S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70134696, piny: 8, 8, 2 m, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630851 Pepperl+Fuchs V19SX-G-GN2M-PUR-E2S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70134696, piny: 8, 8, 2 m, 1

Popis

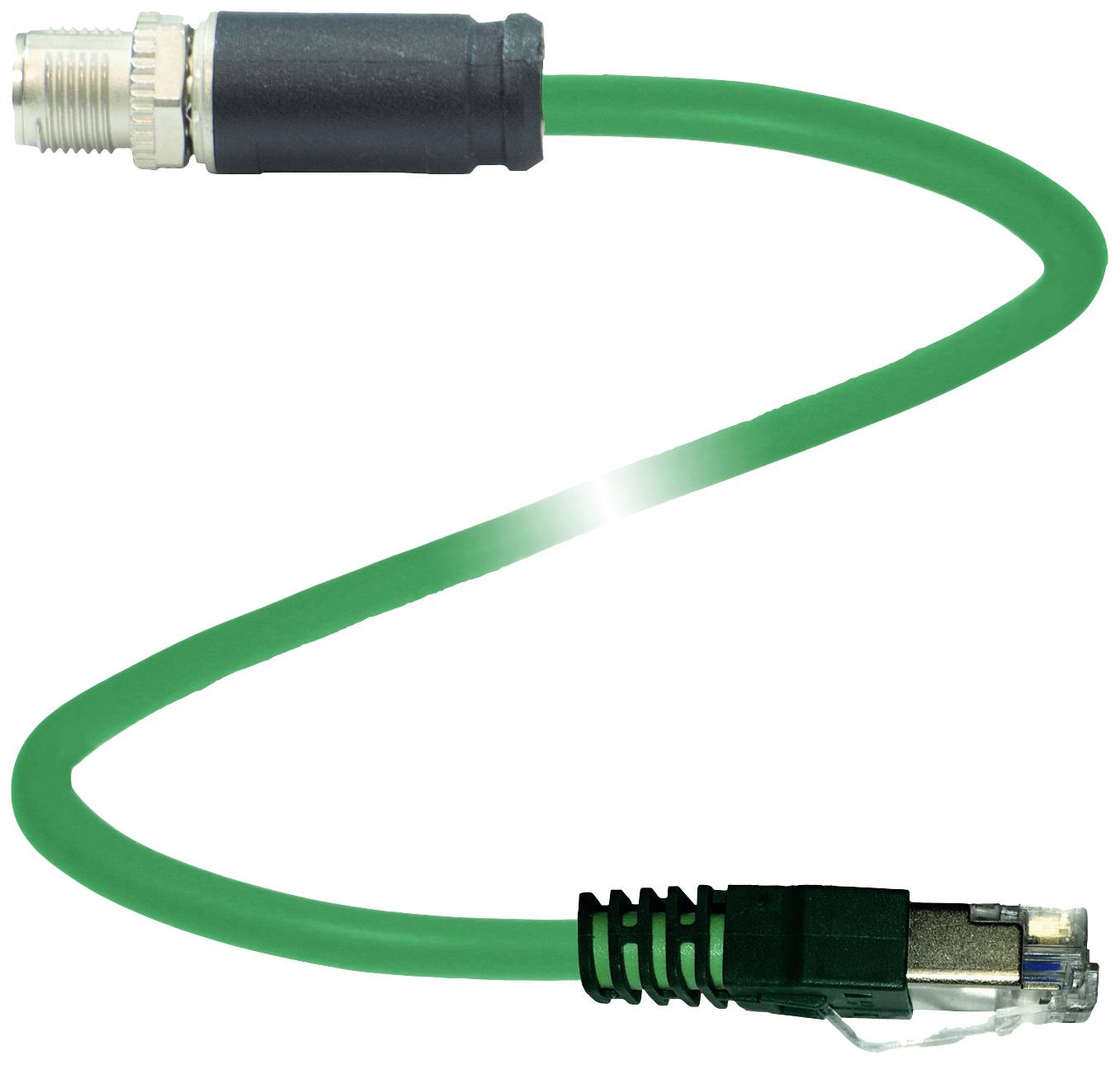

Kábel zbernice Ethernet M12 konektor rovný X-kódovaný zapnutý; RJ45 zástrčka, rovná, ethernetový kódovaný, 8-kolíkový, PUR kábel; zelená, Cat6A, pár tienený a celkový štít; Dĺžka: 2m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zástrčka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 8
Kódovanie: X-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: RJ45
Verzia: rovná
Západka: Západka
Počet palíc: 8
Kódovanie: EtherNet/IP
Číslo súboru UL: E520112
elektrické údaje
Prevádzkové napätie: Max 50V AC / 60V DC
Prevádzkový prúd: 0,5A max
zhoda
Stupeň ochrany: EN 60529
Štandard prevádzkovej zbernice: IEEE 802.3an 10GBASE-T
Konektor: M12 x 1 konektor: IEC 61076-2-109 | Konektor RJ45: IEC 60603-7
Kategória komponentu: CAT6A (IEC 11801, EN 50173)
Horľavosť: IEC 60332-1-2, UL 1581
Podmienky prostredia
teplota okolia
Pevný kábel: -40 ... 85 °C (-40 ... 185F)
Flexibilný kábel: -10 ... 60 °C (14 ... 140F)
Stupeň znečistenia: 3
mechanické údaje
konektor 1
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie, šesťhranná matica SW = 13 mm
Cykly párenia: min. 100
Tienenie: Štít umiestnený na skrutkovom spoji
Ochranný druh IP67
konektor 2
Ochrana proti vibráciám: k dispozícii
Cykly párenia: min. 750
Tienenie: tienenie pripojené ku konektoru
Ochranný druh IP20
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer plášťa: 6,2 mm
Polomer ohybu: pohyb maximálne 50 mm | max 25 mm napevno inštalovaný
Farba plášťa: zelená (podobná RAL 6018)
Počet jadier: 8
Prierez drôtu: 0,14 mm 2
Farba vodiča: Vodič 1: biela/oranžová | drôt 2: oranžový | Drôt 3: biely/zelený | Vodič 4: zelený | Drôt 5: biely/hnedý | drôt 6: hnedý | Drôt 7: biely/modrý | Jadro 8: modré
Štruktúra drôtu: 7 x 0,404 mm Ø krútená dvojlinka, párové tienenie
Štít: Cu oplet, pocínovaný | Pár dáždnikov: Polyesterová fólia laminovaná hliníkom
Dĺžka: 2 m
Skratka kábla: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
materiál
Bez halogénov: áno
konektor 1
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Ni/Au
Horľavosť: V-2
konektor 2
Telo rukoväte: PC
Kontaktná plocha: Ni/Au
Horľavosť: V-0
kábel
Plášť: PUR
Izolácia jadra: PE
UV odolnosť: áno
Odolnosť voči oleju: áno
Horľavosť: FT1
